Allen Bradley 1785-ENET

Ang Feimu Technology, bilang isang propesyonal na supplier, ay gustong mag-alok sa iyo nitong Allen Bradley 1785-ENET. Ito ay isang Ethernet interface module na partikular na idinisenyo para sa mga processor ng serye ng PLC-5. Nagbibigay-daan ito sa iyong lumang kagamitan na walang putol na kumonekta sa DH+ o direktang magsagawa ng programming at paghahatid ng data sa pamamagitan ng Ethernet. Kung kailangan mo ng anumang impormasyon, mangyaring huwag mag-atubiling pumunta at magtanong.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ipinakilala kamakailan ng Feimu Technology ang isang lumang modelo ng pang-industriyang kagamitan sa pagkontrol sa komunidad ng industriyal na automation sa ibang bansa - ang Allen Bradley 1785-ENET na module ng komunikasyon. Bilang isang propesyonal na supplier, naiintindihan namin na ang lumang modelong ito ay nananatiling kritikal na bahagi sa maraming pabrika na nagpapatakbo pa rin ng mga PLC-5 system. Alam namin na maraming mga customer sa ibang bansa ang nagpapanatili pa rin ng mga hindi napapanahong mga linya ng produksyon at ayaw gumastos ng malaking halaga ng pera upang ganap na mapalitan ang mga ito. Samakatuwid, espesyal na inihanda namin ang module na ito upang matulungan kang ikonekta ang mga lumang device na iyon sa internet at panatilihing tumatakbo ang mga ito sa pinakamababang halaga.

Mga Detalye ng Produkto

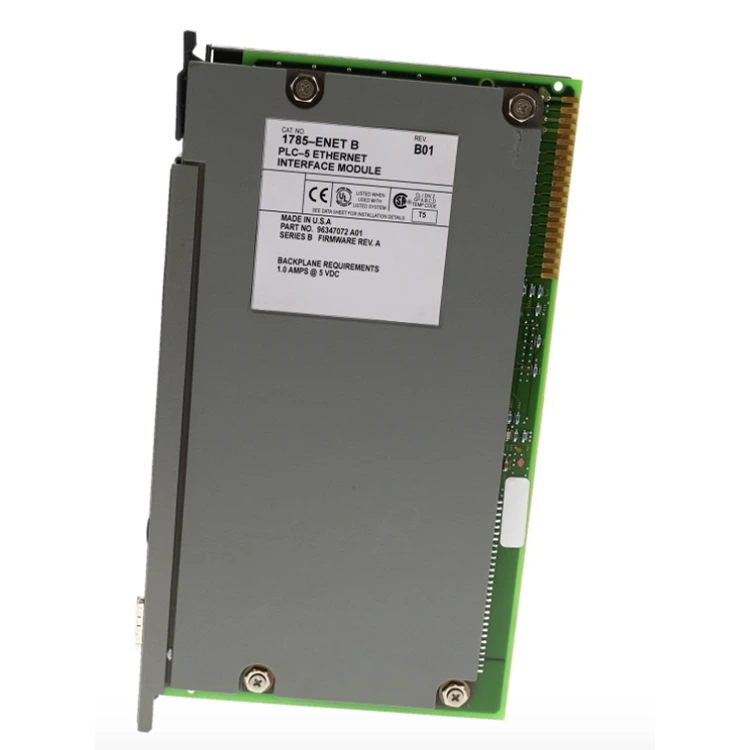

Ang Allen Bradley 1785-ENET ay isang single-slot Ethernet communication module para sa PLC-5 chassis. Ang front panel ay gawa sa metal, na nagsisilbing parehong heat sink at isang proteksiyon na kalasag. Ang tatlong LED indicator sa panel ay nagpapakita ng kapangyarihan, status ng link, at aktibidad ng komunikasyon. Ang RJ45 port ay matatagpuan sa ibaba ng front panel. Ang backplane connector ay may gold-plated na mga pin para sa maaasahang contact. Ang module ay kumukuha ng 1.5A mula sa 5V backplane power supply.

Parameter ng Produkto

Pangalan ng Produkto	Allen Bradley 1785-ENET
Uri ng Produkto	Module ng Komunikasyon ng Ethernet
Katugmang Serye	Mga PLC-5 na Programmable Controller
Protokol ng Komunikasyon	EtherNet/IP (sa pamamagitan ng 1771 Backplane)
Uri ng Interface	10Base-T (RJ45) o AUI (Version Dependent)
Rate ng Paglilipat ng Data	10/100 Mbps
Operating Temperatura	0°C hanggang 60°C (32°F hanggang 140°F)
Mga Sertipikasyon	UL, CE

Istraktura ng Produkto

Ang Allen Bradley 1785-ENET na ito ay isang karaniwang istraktura ng PLC-5 na programmable controller card. Ang harap ay isang metal na heat-conducting panel, kung saan naka-lock ang ilang status indicator light at network interface port. Ang panel sa likod ay ang hanay ng mga pin na nakaayos nang makapal na may gintong plated. Ito ang pangunahing bahagi at dapat ay makintab na ginto nang walang anumang oksihenasyon, kung hindi, ang mahinang pakikipag-ugnay kapag ipinasok ay magdudulot ng problema. Sa loob, pinagsama-sama ang kumplikadong mga chips sa pagpoproseso ng Ethernet at mga circuit ng transpormer, lahat ay naka-encapsulated sa isang matibay na pambalot na metal. Ginagawa ito para sa parehong pagkawala ng init at upang maiwasan ang electromagnetic interference, na mga mahahalagang kasanayan para sa mga pang-industriyang kapaligiran.

Pagkakatugma at Mga Pagkakaiba sa Pagbabago

Ang 1785-ENET ay may ilang mga rebisyon. Ang bawat rebisyon ay may iba't ibang kakayahan. Gamitin ang talahanayang ito upang piliin ang tamang modelo para sa iyong system.

Rebisyon	Interface	Bilis	Mga sinusuportahang PLC-5 Processor
1785-ENET (Orihinal)	AUI	10 Mbps	Lahat ng mga processor ng PLC-5
1785-ENET/A	RJ45 (10Base-T)	10 Mbps	Lahat ng mga processor ng PLC-5
1785-ENET/B	RJ45 (10/100Base-TX)	10/100 Mbps	Mga processor ng PLC-5 na may bersyon ng firmware na 3.0 o mas mataas

Mahahalagang tala sa compatibility:

Ang orihinal na 1785-ENET (bersyon ng AUI) ay nangangailangan ng panlabas na AUI sa RJ45 transceiver. Hindi kasama ang transceiver. Tiyaking mayroon kang isa bago i-install.
Ang 1785-ENET/A at /B na mga bersyon ay gumagamit ng karaniwang RJ45 connector. Walang kinakailangang panlabas na transceiver.
Para sa mga processor ng PLC-5 na may firmware na mas mababa sa bersyon 3.0, gamitin ang orihinal na 1785-ENET o /A na rebisyon. Ang /B na rebisyon ay maaaring hindi makipag-usap nang tama sa mas lumang firmware.
Suriin ang firmware ng iyong processor bago mag-order. Ang impormasyong ito ay makukuha sa RSLogix 5 o mula sa label ng processor.

Configuration at IP Address Setup

Ang pag-configure ng 1785-ENET ay nangangailangan ng tamang IP address at subnet mask. Sundin ang mga hakbang na ito para i-set up ang module.

Mga pamamaraan para sa pagtatalaga ng IP:

BOOTP server:Inirerekomendang pamamaraan. Ang module ay humihiling ng isang IP address mula sa isang BOOTP server sa network.
DHCP server:Sinusuportahan ng ilang mga pagbabago ang DHCP. Suriin ang talahanayan ng rebisyon sa itaas.
Direktang RSLogix 5:Maaaring i-configure ang IP address sa pamamagitan ng RSLogix 5 software pagkatapos makilala ang module.

Mga hakbang sa pagsasaayos gamit ang BOOTP:

I-install ang module sa PLC-5 chassis. Anumang slot maliban sa slot 0.
Ikonekta ang Ethernet cable sa module.
Palakasin ang chassis. Naka-on ang module.
Patakbuhin ang BOOTP server software sa isang PC sa parehong network.
Nagpapadala ang module ng kahilingan sa BOOTP kapag naka-on.
Nakikita ng BOOTP server ang module sa pamamagitan ng MAC address nito.
Magtalaga ng IP address, subnet mask, at gateway address sa BOOTP server.
Natanggap ng modyul ang takdang-aralin. Iniimbak nito ang IP address sa memorya.
I-verify ang IP address sa pamamagitan ng pag-ping sa module mula sa PC.

Mga karaniwang isyu sa pagsasaayos:

Ang module ay hindi nakita ng BOOTP server:Tingnan kung nakakonekta ang Ethernet cable. Suriin na ang PC at module ay nasa parehong pisikal na network. Suriin na ang module ay pinapagana at nasa RUN mode.
Nawala ang IP address pagkatapos ng ikot ng kuryente:Iniimbak ng module ang IP address sa volatile memory. Ang ilang mga rebisyon ay nangangailangan ng isang partikular na utos upang i-save ang address. Gamitin ang configuration ng RSLogix 5 para permanenteng i-save ang address.
Hindi nakikita ang module sa RSLinx:Suriin kung tama ang IP address. Suriin na ang subnet mask ay nagbibigay-daan sa komunikasyon. Idagdag ang module nang manu-mano sa listahan ng pag-browse ng RSLinx.

Halimbawa ng Koneksyon sa Network – PLC-5 hanggang Modernong HMI

Ipinapakita ng halimbawang ito kung paano ikinokonekta ng 1785-ENET ang isang legacy na PLC-5 system sa isang modernong HMI.

Configuration ng system:

PLC-5 processor (1785-L20E o katulad)
1785-ENET na module ng komunikasyon
Ethernet switch (pinamamahalaan o hindi pinamamahalaan)
Makabagong HMI (PanelView Plus o PC-based HMI)

Mga hakbang sa koneksyon:

I-install ang 1785-ENET sa PLC-5 chassis. Gumamit ng walang laman na puwang.
Ikonekta ang Ethernet cable mula sa 1785-ENET sa switch ng network.
Magtalaga ng IP address gamit ang BOOTP o RSLogix 5.
Kumpirmahin ang komunikasyon sa pamamagitan ng pag-ping sa module.
Sa RSLinx, idagdag ang module sa pamamagitan ng IP address. Ang PLC-5 controller ay lilitaw sa listahan ng pag-browse.
Buksan ang HMI software (FactoryTalk View o katulad).
Magdagdag ng bagong driver ng komunikasyon. Piliin ang EtherNet/IP.
Ilagay ang IP address ng 1785-ENET.
Ina-access na ngayon ng HMI ang data mula sa PLC-5 sa pamamagitan ng 1785-ENET.

Real-world na senaryo:Ang planta ng pagpoproseso ng pagkain ay may sistemang PLC-5 na kumokontrol sa linya ng packaging. Nabigo ang orihinal na HMI. Ethernet lang ang ginamit ng kapalit na HMI. Nag-install ang planta ng 1785-ENET module. Nakipag-ugnayan ang bagong HMI sa PLC-5 sa Ethernet. Nagpatuloy ang operasyon ng linya nang walang magastos na pag-upgrade ng PLC. Binayaran ng module ang sarili nito sa loob ng isang buwan kumpara sa halaga ng pagpapalit ng buong PLC system.

LED Status Indicator at Troubleshooting

Ang 1785-ENET ay may tatlong pangunahing LED sa front panel. Ang bawat LED ay nagpapahiwatig ng isang partikular na katayuan.

LED	Katayuan	Ibig sabihin	Aksyon
PWR	Berde	Ang kapangyarihan ay naroroon. Ang module ay gumagana nang normal.	Walang kinakailangang aksyon.
PWR	Naka-off	Walang kapangyarihan sa module.	Suriin ang kapangyarihan ng chassis. Suriin na ang module ay nakapasok.
PWR	Kumikislap	Ang module ay nasa setup mode. Walang nakatalagang IP address.	Magtalaga ng IP address gamit ang BOOTP.
LINK	Berde	Nakakonekta ang Ethernet cable. Aktibo ang link.	Walang kinakailangang aksyon.
LINK	Naka-off	Walang Ethernet cable na nakakonekta o naka-down ang link.	Suriin ang koneksyon ng cable. Suriin ang switch/power.
STATUS	Berde	Aktibo ang komunikasyon. Ang data ay ipinapadala.	Walang kinakailangang aksyon.
STATUS	Naka-off	Walang aktibidad sa komunikasyon.	Suriin ang configuration ng network. Suriin ang PLC program.
STATUS	Pula	Error sa komunikasyon o pagkakamali ng module.	Lakas ng ikot. Kung mananatili ang fault, maaaring kailanganin ng palitan ang module.

Pagpapatunay ng pagiging tunay ng produkto

Ang mga module ng Allen Bradley 1785-ENET ay mga legacy na bahagi. Mayroong mga pekeng bersyon. Gamitin ang mga pagsusuring ito upang i-verify ang pagiging tunay.

Kulay ng front panel:Ang mga tunay na module ay may partikular na beige-gray na kulay na pare-pareho sa pamilya ng PLC-5. Ang mga peke ay kadalasang may ibang shade o makintab na finish.
Kalidad ng label:Ang mga tunay na label ay may permanenteng pag-print na may malinaw na numero ng modelo na 1785-ENET. Ang mga pekeng label ay kadalasang may malabong text o balat sa mga gilid.
Kalidad ng RJ45 port:Ang mga tunay na module ay may metal-shielded na RJ45 port. Ang mga peke ay kadalasang gumagamit ng mga plastik na port o hindi natatakpan na mga port.
Backplane connector:Ang lahat ng mga pin sa backplane ay dapat na ginto at tuwid. Ang mga peke ay kadalasang gumagamit ng mga pin ng lata o may mga baluktot na pin.
Timbang ng module:Ang tunay na 1785-ENET ay tumitimbang ng humigit-kumulang 0.4 kg. Ang metal na pabahay at transpormer ay nagbibigay ng timbang. Mas magaan ang pakiramdam ng mga peke.
Sticker ng firmware:Ang mga tunay na module ay may maliit na sticker na nagpapakita ng bersyon ng firmware. Madalas kulang sa sticker na ito ang mga peke.

Kung ang module ay hindi nakikipag-usap kahit na pagkatapos ng tamang pagtatalaga ng IP, maghinala ng isang pekeng. Makipag-ugnayan sa Feimu Technology na may mga larawan para sa pagpapatunay.

Tungkol sa Feimu Technology

Ang Feimu Technology ay tumatakbo mula sa Jiangmen City, Guangdong Province, China. Ang kumpanya ay itinatag noong 2005 at nagtustos ng mga bahagi ng automation sa mga customer sa mahigit 30 bansa.

Taon sa operasyon:20 taon noong 2025.
Warehouse:2000+ metro kuwadrado. Kinokontrol ang temperatura. Pinapanatili ang kahalumigmigan sa ibaba 60%.
Imbentaryo:5000+ aktibong SKU. Kasama ang mga module ng komunikasyon ng PLC-5, mga processor, mga module ng I/O, at mga power supply.
Mga tatak na dinala:Allen Bradley, Siemens, GE, Schneider.
Mga merkado sa pag-export:Europe, North America, South America, Middle East, Southeast Asia. Higit sa 30 bansa.
Pagsubok para sa 1785-ENET:Ang bawat module ay biswal na siniyasat. Sinuri ang mga pin ng backplane. Naka-on sa PLC-5 test chassis. Na-verify ang mga function ng LED. Sinubukan ang Ethernet port gamit ang ping sa isang PC. Sinubukan ang configuration gamit ang BOOTP at RSLogix 5.
Warranty:12 buwan mula sa petsa ng pagpapadala. Sinasaklaw ang mga depekto sa pagmamanupaktura. Hindi sumasaklaw sa pinsala sa sobrang boltahe, pisikal na pinsala, o hindi tamang pag-install.
