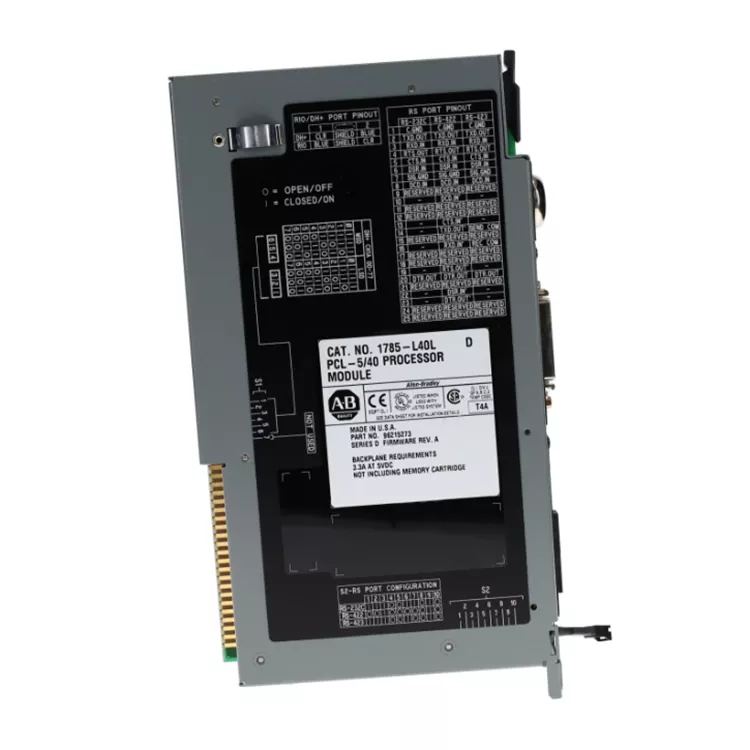

Allen Bradley 1785 L40L

Ang Allen Bradley 1785 L40L ay nilagyan ng 48K bytes ng SRAM program memory at sumusuporta sa maximum na 4096 na puntos ng I/O control. Ito ay katugma sa DH+, remote na I/O, at RS232 na mga interface ng komunikasyon at maaaring palawakin hanggang sa 61 I/O rack. Ito ay angkop para sa malaki at katamtamang laki ng mga field control system na may kumplikadong lohika at nakakalat na mga site. Bilang orihinal na supplier, ang Feimu Technology ay nagsagawa ng mga komprehensibong pagsusuri sa mga in-stock na module, kabilang ang pag-iipon ng hardware, koneksyon sa komunikasyon, at pagbabasa at pagsusulat ng lohika, para alisin ang mga karaniwang problema gaya ng pagtagas ng baterya at pagtanda ng contact sa backplane na nangyayari sa mga hindi na ipinagpatuloy na produkto. Ang mga module ay maaaring direktang gamitin sa umiiral na 1771 na balangkas nang hindi nangangailangan ng karagdagang pagbabago ng orihinal na programa ng proyekto.

Mga Pangunahing Kalamangan at Mga Punto ng Pagbebenta

PLC-5 mature na arkitektura: Angkop para sa tradisyonal na pang-industriya na automation control system.

Matatag na pagganap ng kontrol: Natutugunan ang mga kinakailangan ng patuloy na kontrol sa industriya.

Malakas na kakayahan sa pagpoproseso ng programa: Naaangkop sa katamtaman at malalaking sukat na mga programa ng kontrol.

Madaling pagpapanatili at pagpapalit: Maaaring gamitin para sa pagpapanatili ng mga umiiral nang PLC-5 system processors.

Mataas na halaga ng lifecycle: Pinapalawig ang panahon ng paggamit ng orihinal na kagamitan sa pamamagitan ng pagpapalit ng mga ekstrang bahagi.

Ang panloob na istraktura

Ang Allen Bradley 1785 L40L internal ay pangunahing binubuo ng mga sumusunod na bahagi:

Ang CPU processor unit: PLC control program at logic operation.

Unit ng memorya: Nag-iimbak ng mga program ng user, mga talahanayan ng data, at data ng pagpapatakbo ng system.

Communication circuit: Responsable para sa network data exchange ng DH+, Remote I/O, atbp.

Interface ng backplane: - 5 frame na konektado sa PLC, kumpletong power supply at paghahatid ng data.

Status indikasyon circuit: sa pamamagitan ng LED display CPU tumatakbo, kasalanan at estado ng komunikasyon.

Power supply at proteksyon circuit: upang magbigay ng isang matatag na power supply module panloob na circuit at pangunahing proteksyon.

Mga relasyon sa istruktura:

CPU → Memory → Communication/control circuit → Backplane interface → PLC-5 system

Mahahalagang Parameter

Proseso ng Pag-install

System power off: patayin ang PLC-5 rack power at kumpirmahin na ang kagamitan ay ganap na naka-off.

Pag-install ng module: Ipasok ang Allen Bradley 1785 L40L sa kaukulang rack slot at ayusin ito.

Ikonekta ang komunikasyon: Ikonekta ang DH+ o Remote I/O na mga linya ng komunikasyon ayon sa configuration ng system.

Power on check: ibalik ang power at obserbahan kung normal ang indicator ng status ng CPU.

Configuration ng application: gumamit ng RSLogix 5 na konektado sa processor, siyasatin o i-download ang control program.

Patakbuhin ang pagsubok: kumpirmahin na ang CPU, I/O at katayuan ng komunikasyon ay normal at inilagay sa operasyon.

FAQ

Q1. Ano ang dapat gawin kung ang module ay hindi gumana nang normal pagkatapos ng power-on?

Suriin ang rack power supply, module installation status, CPU indicator light, program status at battery status.

Q2. Paano i-troubleshoot ang mga isyu sa komunikasyon sa DH+?

Suriin ang cable ng komunikasyon, address ng node, koneksyon sa network, configuration ng terminal at driver ng komunikasyon ng RSLinx.

Q3. Anong data ang dapat i-back up bago palitan?

Inirerekomenda na i-back up ang PLC program, data table, I/O configuration at mga parameter ng komunikasyon.

Q4. Paano i-validate ang function ng module na normal?

Magsagawa ng power-on na startup, pagpapatakbo ng CPU, komunikasyon, pagbabasa at pagsulat ng programa, at patuloy na pagpapatakbo ng mga pagsubok.

Bakit mo kami pinili

Ang Feimu Technology, bilang isang propesyonal na pang-industriya na control spare parts supplier, ay malalim na nasangkot sa larangan ng Rockwell na hindi na ipinagpatuloy ang PLC spare parts sa loob ng maraming taon. Para sa mga bihirang hindi na ipinagpatuloy na mga module tulad ng Allen Bradley 1785 L40L, nakagawa kami ng kumpletong proseso ng pagpili at inspeksyon ng mga ekstrang bahagi. Pinipili lang namin ang orihinal na mga produktong disassembled ng pabrika, nagsasagawa ng komprehensibong pagsusuri kabilang ang power-on, komunikasyon, at mga pagsubok sa pag-load, upang maiwasan ang mga potensyal na panganib sa pagtanda ng mga bahagi, at direktang lutasin ang problema ng pagkaputol ng suplay ng ekstrang bahagi para sa mga lumang linya ng produksyon.

Hindi na kailangan ng mahabang orihinal na ikot ng pag-order ng pabrika. Ang mga ekstrang bahagi ay maaaring maihatid nang mabilis sa stock. Ito ay angkop para sa mga pang-emerhensiyang pag-aayos at mga reserbang ekstrang bahagi ng mga lumang linya ng produksyon ng kemikal at pagmamanupaktura. Ang kargamento ay may kasamang test report at nagbibigay ng teknikal na suporta para sa after-sales service. Maaari itong i-supply para sa mga domestic at international na proyekto, pag-iwas sa mga bitag ng market refurbished at pekeng mga produkto, at pagbabawas ng mga pagkalugi sa produksyon na dulot ng downtime ng kagamitan para sa mga customer.

Mga kaso at pagsusuri ng customer

Ang isang malaking gilingan ng papel ay nagkaroon ng biglaang pagkabigo ng PLC 5 control system CPU, at ang linya ng produksyon ay nahaharap sa isang shutdown. Mahirap makahanap ng magandang kondisyon na 1785 L40L sa merkado. Pagkatapos kumonekta sa Feimu Technology, nagbigay kami ng handa nang gamitin na mga ekstrang bahagi na sumailalim sa pagsubok, at ipinadala ang mga ito nang madalian. Matapos palitan ng customer ang mga ito, ang buong sistema ay naibalik sa operasyon nang direkta, pag-iwas sa pangmatagalang pagkalugi sa produksyon.

Pagsusuri ng customer: "Mahirap hanapin ang supply ng mga hindi na ipinagpatuloy na mga modelo. Ang pagtanggap ng kagamitan na tumatakbo nang normal pagkatapos ng isang beses na paggamit ay nakakatipid ng maraming oras para sa pagsubok at pagkakamali."
