Feimutumutulong sa mga mamimili ng industriyal na automation na mapagkunan ang mahahalagang bahagi ng control system, kabilang angAllen Bradley 1785-ENETEthernet Interface Module, na idinisenyo upang magdagdag ng mga kakayahan sa komunikasyon ng Ethernet sa mga katugmang PLC-5 controllers. Ang pag-unawa sa mga detalye nito, mga kinakailangan sa pag-install, at pagiging tugma ay mahalaga para sa pagpapanatili ng maaasahang komunikasyon sa mga legacy na kapaligiran ng automation.

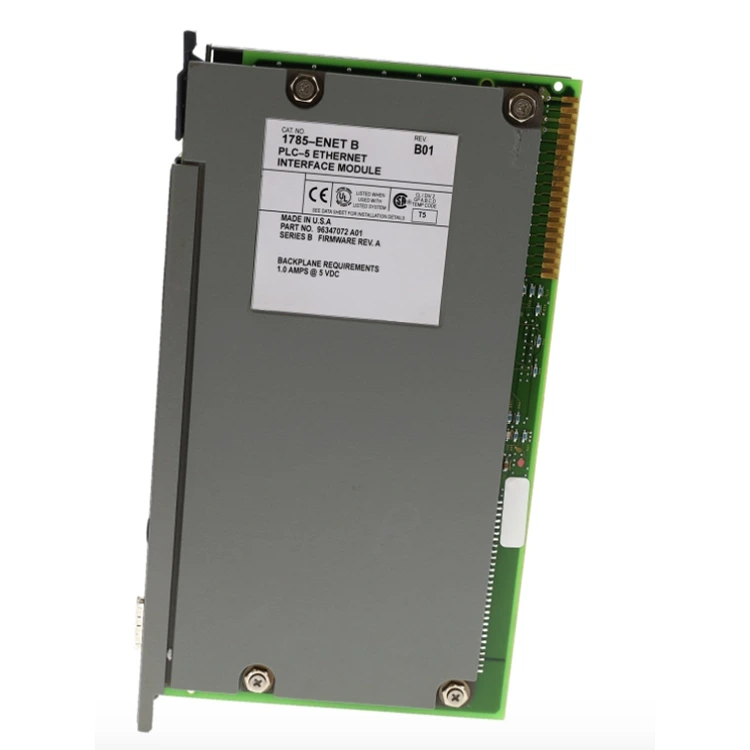

Ang Allen Bradley 1785-ENET ay isang Ethernet interface module na binuo para sa mga katugmang Allen-Bradley PLC-5 control system. Nagbibigay-daan ito sa komunikasyon sa pagitan ng mga sinusuportahang controller at host computer sa pamamagitan ng TCP/IP Ethernet, na tumutulong sa mga pasilidad na pang-industriya na isama ang mga legacy na kagamitan sa mga supervisory system at engineering workstation. Ipinapaliwanag ng gabay na ito ang mga prinsipyo nito sa pagpapatakbo, mga pangunahing tampok, mga teknikal na detalye, mga sitwasyon ng aplikasyon, mga pagsasaalang-alang sa pag-install, at mga pagsusuri sa pagbili. Dahil itinigil ng manufacturer ang module noong 2017, dapat bigyang-pansin ng mga mamimili ang pagiging tunay ng produkto, rebisyon ng hardware, compatibility, at ang pagkakaroon ng teknikal na suporta bago mag-order.
Ang Allen Bradley 1785-ENET ay isang PLC-5 Ethernet Interface Module mula sa pamilya ng produkto ng Allen-Bradley na nauugnay sa Rockwell Automation. Ang pangunahing layunin nito ay magbigay ng mga kakayahan sa komunikasyon ng Ethernet para sa mga sinusuportahang processor ng PLC-5, na nagpapahintulot sa mga kagamitang pangkontrol sa industriya na makipagpalitan ng data sa iba pang mga controllers at mga host na computer sa isang TCP/IP network.
Sa mga naitatag na pasilidad sa pagmamanupaktura, ang mga controller ng PLC-5 ay maaari pa ring magpatakbo ng mahahalagang proseso ng produksyon. Ang pagpapalit ng isang buong control platform ay maaaring may kasamang malaking engineering work, mga gastos sa kagamitan, downtime, at mga kinakailangan sa pagpapatunay. Ang pagdaragdag ng isang katugmang interface ng komunikasyon ay maaaring maging praktikal na opsyon kapag ang isang umiiral na system ay nangangailangan ng koneksyon sa network at ang patuloy na operasyon ay isang priyoridad.
Ang 1785-ENET ay idinisenyo upang ikabit sa isang katugmang PLC-5 processor gamit ang isang nakalaang pag-aayos ng connector. Nakikipag-usap ito sa pamamagitan ng processor channel 3A sa halip na gumana bilang isang conventional standalone Ethernet adapter sa 1771 I/O backplane.
Ayon sa impormasyon ng produkto ng manufacturer, hindi na ipinagpatuloy ang module noong Mayo 18, 2017. Dahil dito, partikular na nauugnay ito sa pagpapanatili ng legacy system, pagpapalit ng mga spare-parts, at mga kasalukuyang PLC-5 installation kaysa sa mga bagong automation na proyekto na nangangailangan ng kasalukuyang henerasyong platform.
Para sa karagdagang mga teknikal na detalye, kumonsulta sa opisyal na pahina ng produkto ng 1785-ENET at ang manwal ng user ng PLC-5 Ethernet Interface Module.
Ang module ay nagbibigay ng Ethernet communication path para sa mga sinusuportahang PLC-5 processors. Nagbibigay-daan ito sa controller na makipagpalitan ng impormasyon sa mga katugmang host computer at iba pang naka-network na control equipment nang hindi nangangailangan ng agarang pagpapalit ng buong arkitektura ng automation.
Sinusuportahan ng TCP/IP networking ang komunikasyon sa pagitan ng mga pang-industriyang controller at mga application na nakabatay sa computer. Depende sa configuration ng system at compatibility ng software, maaaring gamitin ng mga inhinyero ang interface ng komunikasyon para sa pagmemensahe ng controller, pag-access ng data, diagnostics, at mga napiling supervisory function.
Ang mga legacy na planta ay madalas na pinagsasama-sama ang mga programmable controller, mga interface ng operator, mga engineering workstation, at mga application ng pangangasiwa. Ang 1785-ENET ay maaaring makatulong na ikonekta ang suportadong PLC-5 na kagamitan sa isang Ethernet-based na imprastraktura habang pinapanatili ang mga naitatag na proseso ng kontrol.
Ang teknikal na dokumentasyon ng tagagawa ay naglilista ng suporta para sa hanggang 64 sabay-sabay na koneksyon sa bawat module. Ang aktwal na kapasidad ng komunikasyon na magagamit sa isang application ay depende sa disenyo ng network, pagsasaayos ng controller, software, at mga hinihingi ng mga konektadong device.
Kasama sa dokumentadong platform ang mga kakayahan sa pamamahala ng network tulad ng Simple Network Management Protocol (SNMP), kasama ang mga diagnostic function na inilarawan sa manual ng produkto. Makakatulong ang mga feature na ito sa mga maintenance team na siyasatin ang mga kundisyon ng komunikasyon at pamahalaan ang mga itinatag na configuration ng network.
Bago bumili ng Allen Bradley 1785-ENET, dapat ikumpara ng mga mamimili ang pagkakakilanlan ng produkto, pisikal na interface, mga kinakailangan sa kuryente, at kaayusan sa pag-install sa umiiral na sistema ng kontrol. Ang sumusunod na talahanayan ay nagbubuod ng mga pagtutukoy ng sanggunian na nakadokumento para sa orihinal na PLC-5 Ethernet Interface Module.
| Pagtutukoy | Impormasyon sa Sanggunian |
|---|---|
| Numero ng Catalog | 1785-ENET |
| Uri ng Produkto | PLC-5 Ethernet Interface Module |
| Pamilya ng Produkto | Allen-Bradley PLC-5 |
| Protokol ng Komunikasyon | Ethernet gamit ang TCP/IP |
| Channel ng Komunikasyon | Channel ng processor 3A |
| Orihinal na Ethernet Interface | 15-pin AUI transceiver port |
| Sabay-sabay na Koneksyon | Hanggang 64 bawat module |
| Mga Hindi Hinihinging Kahulugan | Hanggang 512 bawat module, gaya ng dokumentado |
| Kasalukuyang Backplane | 2.2 A, ayon sa orihinal na manwal ng gumagamit |
| Pagwawaldas ng init | 37.54 BTU/oras, ayon sa orihinal na manwal ng gumagamit |
| Operating Temperatura | 0°C hanggang 60°C (32°F hanggang 140°F) |
| Temperatura ng Imbakan | -40°C hanggang 85°C (-40°F hanggang 185°F) |
| Kamag-anak na Humidity | 5% hanggang 95%, hindi nagpapalapot |
| Tinatayang Timbang | 0.95 kg (2.1 lb) |
| Katayuan ng Lifecycle ng Manufacturer | Itinigil |
Teknikal na tala:Ang mga figure na ito ay tumutukoy sa dokumentadong 1785-ENET hardware. Ang iba't ibang mga suffix ng catalog o mga pagbabago sa hardware ay maaaring may iba't ibang mga pisikal na interface o mga detalye. Sa partikular, huwag ipagpalagay na ang bawat produkto na ina-advertise bilang 1785-ENET ay may RJ45 port o sumusuporta sa parehong paraan ng koneksyon. I-verify ang eksaktong unit laban sa nameplate nito at ang naaangkop na dokumentasyon ng tagagawa bago mag-order o mag-install.
Ang Allen Bradley 1785-ENET ay pinaka-kaugnay kung saan ang isang katugmang PLC-5 controller ay nananatiling bahagi ng isang naitatag na sistema ng automation. Ang halaga nito ay nakasalalay sa mga kinakailangan sa komunikasyon ng aplikasyon at ang kalagayan ng nakapalibot na imprastraktura.
Maaaring umasa ang mga linya ng produksyon sa mga controller ng PLC-5 upang i-coordinate ang mga conveyor, sequence ng machine, sensor, at actuator. Makakatulong ang koneksyon sa Ethernet na ilipat ang data ng pagpapatakbo sa mga compatible na supervisory computer, na sumusuporta sa pagsubaybay at pag-troubleshoot nang hindi awtomatikong nangangailangan ng kumpletong pagpapalit ng control-system.
Ang mga pasilidad ng industriya ay madalas na kumukuha ng impormasyon ng controller para sa sentralisadong pagsubaybay. Kung saan magkatugma ang controller, software, at configuration ng network, maaaring suportahan ng interface ang pagpapalitan ng data sa mga application ng host na ginagamit upang suriin ang status ng kagamitan at mga kondisyon ng proseso.
Para sa mga pabrika na nagpapatakbo ng mas lumang makinarya, ang pagpapanatili ng isang umiiral na arkitektura ng komunikasyon ay maaaring kailanganin habang ang isang pangmatagalang plano sa paglilipat ay binuo. Ang isang angkop na kapalit na module ay maaaring makatulong sa pagtugon sa isang nabigong bahagi, sa kondisyon na ang rebisyon ng hardware at pagiging tugma nito ay nakumpirma.
Maaaring kailanganin ng mga inhinyero na i-access ang impormasyon ng controller sa panahon ng pag-commissioning, diagnostics, o naka-iskedyul na pagpapanatili. Ang isang link na Ethernet na na-configure nang tama ay maaaring magbigay ng ruta ng komunikasyon para sa mga suportadong tool sa engineering at mga function ng pagmemensahe ng controller.
Sa bawat kaso, dapat ituring ang module bilang isang bahagi ng mas malaking sistema ng komunikasyon. Ang pagse-segment ng network, kontrol sa pag-access, compatibility ng software, at mga nakadokumentong pamamaraan sa pagbawi ay nananatiling mahalaga para sa maaasahang operasyong pang-industriya.
Ang tamang pag-install ay mahalaga para sa maaasahang komunikasyon at proteksyon ng legacy controller hardware. Ang mga kwalipikadong tauhan ng automation ay dapat sumangguni sa naaangkop na manwal ng gumagamit bago i-install o palitan ang module.
Huwag kailanman pilitin ang isang connector sa lugar o ipagpalagay na ang isang Ethernet cable ay maaaring direktang kumonekta sa module nang walang kinakailangang transceiver. Tinutukoy ng orihinal na manual ng user ang isang 15-pin na interface ng AUI, kaya dapat kumpirmahin ang naaangkop na pisikal na koneksyon para sa eksaktong unit na ini-install.
Para sa karagdagang mga tagubilin, sumangguni sa manu-manong pag-install at pagsasaayos ng tagagawa.
Dahil ang Allen Bradley 1785-ENET ay hindi na ipinagpatuloy, ang pagkuha ay nangangailangan ng higit pa sa paghahambing ng mga numero ng catalog at mga naka-quote na presyo. Dapat suriin ng mga mamimili ang pagiging angkop ng bahagi para sa inilaan na sistema at ang kakayahan ng supplier na magbigay ng malinaw na impormasyon ng produkto.
Humiling ng malinaw na larawan ng label ng produkto at mga konektor. I-verify kung ang item ay ang orihinal na 1785-ENET o isang kaugnay na bersyon na may ibang suffix. Huwag umasa sa isang generic na larawan ng produkto o isang pamagat ng listahan lamang.
Linawin kung ang inaalok na unit ay bagong lumang stock, nagamit na, ni-refurbished, o naayos. Itanong kung anong inspeksyon o functional testing ang isinagawa, kung ang serial o catalog na impormasyon ay maaaring idokumento, at kung anong mga tuntunin ng warranty ang nalalapat sa partikular na item.
Ibigay sa supplier ang modelo ng processor ng PLC-5, kasalukuyang rebisyon ng hardware, nilalayong setup ng komunikasyon, at anumang nauugnay na mga hadlang sa pag-install. Nakakatulong ang mga detalyeng ito na matukoy kung ang inaalok na module ay angkop para sa aplikasyon.
Para sa isang hindi na ipinagpatuloy na bahagi, ang mga pangako sa paghahatid, mga kondisyon sa pagbabalik, teknikal na tulong, at mga opsyon sa pagpapalit ay maaaring kasinghalaga ng presyo ng pagbili. Kumpirmahin ang mga tuntuning ito nang nakasulat bago mag-isyu ng purchase order.
Ang isang praktikal na checklist sa pagkuha ay kinabibilangan ng:
Maaaring makipag-ugnayan si Feimu upang talakayin ang mga kinakailangan sa pag-sourcing para sa Allen Bradley 1785-ENET at mga kaugnay na bahagi ng industriyal na automation. Dapat ibigay ng mga mamimili ang kanilang mga detalye ng aplikasyon para masuri ang availability, kundisyon, at compatibility ng produkto bago ma-finalize ang isang order.
Ang 1785-ENET ay isang Ethernet interface module para sa mga katugmang PLC-5 controllers. Nagbibigay ito ng mga kakayahan sa komunikasyon ng TCP/IP na maaaring kumonekta sa mga sinusuportahang controller sa iba pang mga PLC-5 device at host computer.
Hindi. Inililista ng Rockwell Automation ang 1785-ENET bilang hindi na ipinagpatuloy, na may petsa ng paghinto sa Mayo 18, 2017. Karaniwang kailangang siyasatin ng mga mamimili ang available na legacy na stock, mga opsyon sa pagkumpuni, o isang kapalit ng engineering na angkop para sa kanilang aplikasyon.
Tinutukoy ng orihinal na dokumentasyon ng module ang komunikasyon sa Ethernet sa pamamagitan ng 15-pin AUI transceiver port. Dapat suriin ng mga mamimili ang eksaktong suffix ng catalog at rebisyon ng hardware dahil maaaring gumamit ng iba't ibang pisikal na interface ang mga nauugnay na bersyon.
Hindi. Ang pagiging tugma ay nakasalalay sa partikular na pamilya ng processor, numero ng katalogo, serye, firmware, at kaayusan sa pag-install. Kumonsulta sa impormasyon ng compatibility ng tagagawa at manwal ng gumagamit bago bumili ng kapalit.
I-verify ang numero ng catalog, rebisyon, mga pisikal na connector, kundisyon ng produkto, compatibility, mga tala sa pagsubok, warranty, at mga tuntunin sa paghahatid. Para sa isang itinigil na bahagi, ang pagkuha ng malinaw na mga litrato at nakasulat na kumpirmasyon ng inaalok na yunit ay partikular na mahalaga.
Maaari itong suportahan ang pagsasama sa isang Ethernet-based na network kapag ang controller, software ng komunikasyon, pisikal na interface, at configuration ng network ay magkatugma. Gayunpaman, hindi ito dapat ipagpalagay na sinusuportahan ang bawat modernong protocol o tampok ng network. Suriin ang kumpletong mga kinakailangan ng system bago ang pagpapatupad.
Ang Allen Bradley 1785-ENET ay nananatiling may-katuturang bahagi para sa mga piling legacy na pag-install ng PLC-5 na nangangailangan ng komunikasyon sa Ethernet. Ang pag-unawa sa mga kakayahan nito sa TCP/IP, orihinal na interface ng AUI, mga de-koryenteng detalye, mga kinakailangan sa pag-install, at hindi natuloy na status ng lifecycle ay nakakatulong sa mga maintenance team na gumawa ng mas mahusay na teknikal at mga desisyon sa pagkuha. Ang maingat na pagsusuri sa compatibility at dokumentadong pagsubok ay maaaring mabawasan ang mga panganib na nauugnay sa pagpapalit ng mas lumang pang-industriya na automation ng hardware.
Kung ikaw ay naghahanap ng Allen Bradley 1785-ENET o naghahanap ng mga katugmang bahagi ng PLC-5, handa si Feimu na talakayin ang iyong mga kinakailangan. Ibahagi ang iyong numero ng catalog, modelo ng controller, kinakailangang dami, at patutunguhan ng paghahatid upang makatulong na linawin ang mga available na opsyon at teknikal na pagsasaalang-alang.Pakiusapmakipag-ugnayan sa aminpara sa mga katanungan sa availability ng produkto, mga panipi, at tulong sa iyong mga pangangailangan sa paghahanap ng spare-parts na pang-industriya automation.
