Ano ang Nagiging Isang Praktikal na Pagpipilian si Allen Bradley 2711P-T6C20D para sa Industrial HMI Applications

Allen Bradley 2711P-T6C20Day isang compact na pang-industriya na interface ng tao-machine na idinisenyo para sa mga operator na nangangailangan ng direktang access sa katayuan ng makina, mga parameter ng proseso, at mga function ng kontrol.FeimuIbinibigay ng teknolohiya ang terminal na ito ng PanelView Plus 600 para sa mga industrial automation application kung saan ang maaasahang interaksyon ng operator, compact panel mounting, at itinatag na Allen-Bradley integration ay mahalagang pagsasaalang-alang.

Ang Allen Bradley 2711P-T6C20D ay isang PanelView Plus 600 operator interface na nagtatampok ng 5.7-inch color display, 640 × 480 resolution, touchscreen at keypad operation, at serial communication capabilities. Ang compact na format nito ay ginagawang angkop para sa mga control cabinet kung saan limitado ang espasyo sa pag-install. Ipinapaliwanag ng artikulong ito ang mga pangunahing detalye nito, mga function ng komunikasyon, mga sitwasyon ng aplikasyon, pagsasaalang-alang sa pag-install, mga kasanayan sa pagpapanatili, at mga punto sa pagbili upang matulungan ang mga inhinyero ng automation at mga team ng pagpapanatili na suriin ang terminal nang mas mahusay.

Talaan ng mga Nilalaman

1. Ano ang Allen Bradley 2711P-T6C20D?

2. Mga Pangunahing Teknikal na Detalye

3. Bakit Ang HMI na Ito ay Angkop para sa Industrial Control?

4. Saan Ito Magagamit?

5. Paano Gumagana ang Sistema ng Komunikasyon Nito?

6. Ano ang Dapat Suriin ng Mga Mamimili Bago Bumili?

7. Mga Rekomendasyon sa Pagpapanatili at Pagpapatakbo

8. Mga Madalas Itanong

9. Konklusyon

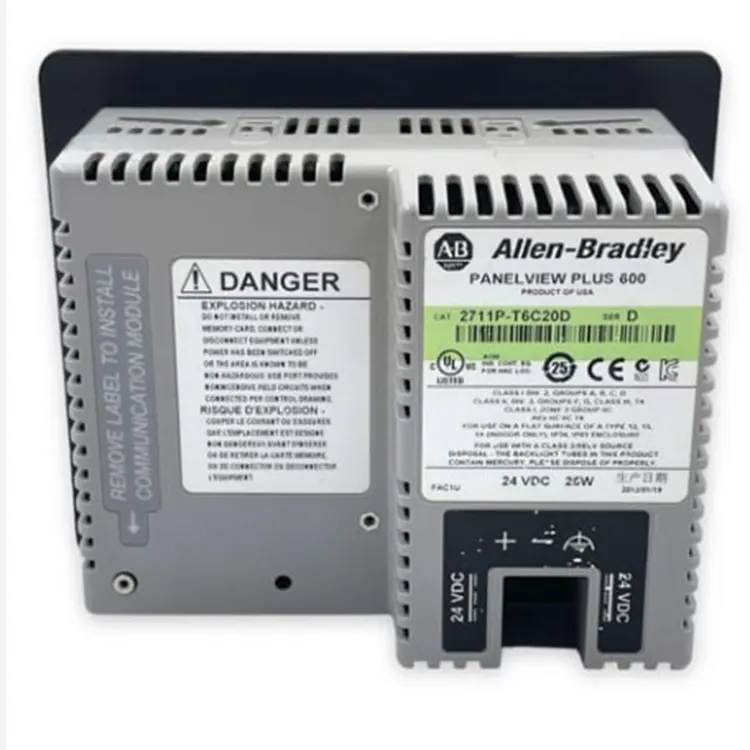

Ano ang Allen Bradley 2711P-T6C20D?

Ang Allen Bradley 2711P-T6C20D ay kabilang sa PanelView Plus 600 na pamilya ng mga terminal ng operator ng industriya. Pinagsasama nito ang isang color TFT display na may touchscreen at keypad input, na nagpapahintulot sa mga operator na subaybayan ang mga kondisyon ng kagamitan at makipag-ugnayan sa mga control application nang direkta mula sa machine panel.

Ang 5.7-inch display at panel-mount construction nito ay nagbibigay ng praktikal na solusyon para sa mga application kung saan hindi kailangan ang malaking HMI o kung saan pinaghihigpitan ang control-cabinet space. Dinisenyo din ang modelo sa paligid ng mga pang-industriyang automation na daloy ng trabaho kaysa sa pangkalahatang layunin na computing, na ginagawang angkop ang interface para sa pagsubaybay ng makina at mga gawain sa pagtatakda ng parameter.

Ayon sa magagamit na impormasyon ng produkto, sinusuportahan ng terminal ang software ng FactoryTalk View Machine Edition at nagbibigay ng mga interface ng komunikasyon ng DH-485 at RS-232. Ang mga katangiang ito ay ginagawang partikular na nauugnay sa mga kasalukuyang automation installation na gumagamit ng mga katugmang Allen-Bradley controllers at serial communication architecture.

Ano ang Mga Pangunahing Teknikal na Detalye?

Ang pag-unawa sa mga detalye ay mahalaga bago palitan ang isang umiiral na HMI o pagdidisenyo ng bagong control panel. Ang sumusunod na talahanayan ay nagbubuod sa mga pangunahing parameter na ibinigay para sa modelong ito.

Tinutukoy din ng dokumentasyon ng Rockwell Automation para sa mas malawak na pamilya ng PanelView Plus 6 ang 600-series touch terminal bilang isang compact panel-mounted device, na may touch cutout na humigit-kumulang 123 × 156 mm at built-in na depth na 68 mm. Palaging i-verify ang eksaktong configuration ng catalog at kasalukuyang teknikal na dokumentasyon bago gumawa ng kapalit o pag-retrofit.

Bakit Ang HMI na Ito ay Angkop para sa Industrial Control?

Compact Installation para sa Space-Limited Cabinets

Ang isa sa mga praktikal na benepisyo ng isang 5.7-pulgadang terminal ay ang medyo maliit na bakas ng paa nito. Sa mga compact na makinarya, kagamitan sa produksyon, at retrofit control cabinet, maaaring walang sapat na espasyo ang mga inhinyero para sa isang malaking format na HMI. Ang isang mas maliit na interface ng operator ay maaaring magbigay ng kinakailangang pagsubaybay at kontrol ng mga function nang hindi nangangailangan ng malaking pagbabago sa disenyo ng cabinet.

Dual Operator Input

Ang kumbinasyon ng touchscreen at pisikal na mga key ay nagbibigay ng flexibility sa panahon ng operasyon. Maaaring gamitin ang pakikipag-ugnayan sa pagpindot para sa mga graphical na screen at pagpili ng parameter, habang ang mga physical function key ay maaaring magbigay ng direktang access sa mga madalas na ginagamit na command.

• Direktang pag-access sa madalas na ginagamit na mga function ng pagpapatakbo
• Pagsubaybay sa graphical na proseso sa pamamagitan ng pagpapakita ng kulay
• Angkop para sa mga interface ng setting ng parameter
• Praktikal para sa mga istasyon ng operator ng industriya

Itinatag ang Industrial Communication

Ang mga interface ng DH-485 at RS-232 ay maaaring maging kapaki-pakinabang sa mga kasalukuyang sistema ng automation na umaasa sa serial na komunikasyon. Ito ay partikular na mahalaga para sa mga proyekto sa pagpapanatili kung saan ang pagpapalit ng isang HMI ay hindi dapat mangailangan ng mga hindi kinakailangang pagbabago sa nakapaligid na PLC o arkitektura ng kontrol.

Saan Ito Magagamit?

Maaaring isaalang-alang ang terminal para sa isang hanay ng mga pang-industriyang automation na kapaligiran kung saan ang mga operator ay nangangailangan ng isang lokal na interface para sa katayuan ng makina at mga parameter ng kontrol. Kasama sa mga karaniwang application ang:

• Makinarya sa produksyon at pagpupulong
• Mga kagamitan sa pagproseso ng pagkain at inumin
• Mga sistema ng paggamot ng tubig
• Mga kagamitan sa pag-iimpake at paghawak ng materyal
• Mga linya ng produksyon ng sasakyan
• Mga kabinet ng pang-industriya na kontrol
• Mga proyekto sa pag-retrofit ng makina
• Legacy HMI na mga kapalit na application

Halimbawa, maaaring gamitin ng compact production machine ang HMI para ipakita ang operating status, mga alarma, mga value ng proseso, at mga parameter ng kagamitan. Ang mga operator ay maaaring makipag-ugnayan sa makina nang lokal sa halip na depende sa isang hiwalay na terminal ng computer.

Para sa mga proyekto ng retrofit, gayunpaman, ang pagiging tugma ng aplikasyon ay dapat suriing mabuti. Ang protocol ng controller, umiiral na file ng aplikasyon, configuration ng komunikasyon, firmware, mga kinakailangan sa kuryente, at cutout ng panel ay dapat suriin lahat bago bumili.

Paano Gumagana ang Sistema ng Komunikasyon Nito?

Ang pagiging tugma ng komunikasyon ay isa sa pinakamahalagang salik kapag pumipili ng pang-industriyang HMI. Ang 2711P-T6C20D na configuration ay nauugnay sa DH-485 at RS-232 na komunikasyon, na nagbibigay-daan dito na gumana sa loob ng naaangkop na mga legacy control architecture.

DH-485 Komunikasyon

Ang DH-485 ay malawakang ginagamit para sa komunikasyon sa pagitan ng mga katugmang Allen-Bradley controllers at mga interface ng operator. Sa isang umiiral na system, dapat kumpirmahin ng mga inhinyero ang modelo ng controller, pag-address ng node, mga parameter ng komunikasyon, mga kinakailangan sa cable, at topology ng network bago ikonekta ang HMI.

RS-232 Komunikasyon

Nagbibigay ang RS-232 ng point-to-point na serial communication method na maaaring maging kapaki-pakinabang para sa configuration, programming, o komunikasyon sa mga katugmang external na device. Ang aktwal na mga setting ng komunikasyon ay dapat matukoy mula sa partikular na aplikasyon at konektadong kagamitan.

Pagsasama ng FactoryTalk View ME

Ang FactoryTalk View Machine Edition ay isang mahalagang bahagi ng ecosystem ng PanelView Plus. Ang mga developer ng application ay maaaring lumikha ng mga screen ng operator, mga alarma, mga tag, mga istruktura ng nabigasyon, at mga interface ng kontrol para sa mga sinusuportahang terminal. Bago maglipat ng isang umiiral na aplikasyon, dapat i-verify ng mga inhinyero ang mga bersyon ng software at pagiging tugma sa halip na ipagpalagay na ang bawat proyekto ng FactoryTalk ay maaaring ilipat nang walang pagbabago.

Ano ang Dapat Suriin ng Mga Mamimili Bago Bumili?

Ang mga bahagi ng automation ng industriya ay nangangailangan ng higit sa isang simpleng tugma ng numero ng modelo. Ang wastong pagsusuri sa pagbili ay dapat isaalang-alang ang parehong teknikal na pagkakatugma at kondisyon ng supply.

1. Kumpirmahin ang Eksaktong Numero ng Catalog

Ang mga terminal ng PanelView Plus ay maaaring magkaroon ng mga katulad na numero ng modelo habang nagkakaiba sa laki ng display, mga interface ng komunikasyon, configuration ng input, o iba pang mga katangian. Kumpirmahin ang kumpletong numero ng catalog laban sa umiiral na nameplate at dokumentasyon ng aplikasyon.

2. I-verify ang Electrical Compatibility

Suriin ang kinakailangang hanay ng input ng DC, pagkonsumo ng kuryente, pag-aayos ng saligan, at supply ng kuryente ng cabinet. Ang isang kapalit ay dapat na electrically compatible sa kasalukuyang control system.

3. Suriin ang Mechanical Dimensions

Ang mga dimensyon ng cutout ng panel at lalim ng pag-mount ay lalong mahalaga para sa mga aplikasyon ng retrofit. Ang terminal ay maaaring electrically compatible ngunit nangangailangan pa rin ng pagbabago sa cabinet kung ang mga pisikal na dimensyon nito ay naiiba sa kasalukuyang unit.

4. I-verify ang Mga Kinakailangan sa Komunikasyon

Kumpirmahin kung ang application ay nakasalalay sa DH-485, RS-232, o iba pang arkitektura ng komunikasyon. Ang hardware ng komunikasyon lamang ay hindi ginagarantiyahan ang pagiging tugma ng aplikasyon; dapat ding isaalang-alang ang configuration ng software at controller.

5. Suriin ang Kundisyon ng Produkto at Traceability

Kapag kumukuha ng legacy na kagamitan sa automation, dapat linawin ng mga mamimili kung ang unit ay bago, inayos, ginamit, o ibinigay sa orihinal na packaging. Ang mga serial number, label, litrato, mga pamamaraan sa pagsubok, at mga tuntunin ng warranty ay maaaring magbigay ng karagdagang impormasyon para sa mga desisyon sa pagkuha.

Paano Mapapanatili ng mga Operator ang Terminal?

Ang simpleng preventive maintenance ay maaaring makatulong na mapanatili ang kakayahang magamit ng HMI at mabawasan ang maiiwasang mga problema sa pagpapatakbo. Kasama sa mga inirerekomendang kasanayan ang:

• Linisin ang screen gamit ang malambot at tuyong tela.
• Iwasan ang mga matutulis na bagay na maaaring makapinsala sa ibabaw ng touchscreen.
• Panatilihing libre ang mga daanan ng bentilasyon ng cabinet mula sa labis na alikabok.
• Siyasatin ang mga cable at konektor sa panahon ng naka-iskedyul na pagpapanatili.
• Subaybayan ang hindi pangkaraniwang pagpapakita, pagpindot, o pag-uugali ng komunikasyon.
• I-back up ang mahahalagang HMI application file at impormasyon sa pagsasaayos.
• Sundin ang naaangkop na dokumentasyon ng serbisyo ng tagagawa para sa pagpapalit ng baterya at iba pang panloob na pagpapanatili.

Para sa kagamitan na hindi na sinusuportahan o malapit nang matapos ang buhay ng serbisyo nito, partikular na kapaki-pakinabang ang pagpapanatili ng nakadokumentong diskarte sa pag-backup. Ang pagpapanatili ng mga file ng application, mga setting ng komunikasyon, impormasyon sa mga kable, at mga talaan ng kapalit na bahagi ay maaaring gawing mas mahusay ang pag-troubleshoot sa hinaharap.

Mga Madalas Itanong Tungkol kay Allen Bradley 2711P-T6C20D

Anong uri ng device ang Allen Bradley 2711P-T6C20D?

Ito ay isang interface ng pang-industriya na operator mula sa pamilya ng PanelView Plus 600. Nagbibigay ito ng lokal na display at input interface para sa pagsubaybay at pakikipag-ugnayan sa mga katugmang kagamitan sa automation.

Ano ang laki ng display ng modelong ito?

Tinukoy ang modelo na may 5.7-pulgadang kulay na TFT display at 640 × 480 na resolusyon ng VGA sa impormasyon ng produkto na sinuri para sa artikulong ito.

Sinusuportahan ba nito ang pagpapatakbo ng touchscreen?

Oo. Gumagamit ang configuration ng touchscreen input kasama ng pisikal na keypad/function-key na operasyon, na nagpapahintulot sa mga operator na gamitin ang parehong mga graphical at pisikal na kontrol.

Aling mga interface ng komunikasyon ang nauugnay sa modelong ito?

Ang impormasyon ng produkto ng Feimu ay kinikilala ang DH-485 at RS-232 na komunikasyon. Dapat i-verify ng mga mamimili ang eksaktong configuration ng hardware laban sa nameplate at naaangkop na teknikal na dokumentasyon bago i-install.

Anong software ang ginagamit upang i-program ang terminal?

Kinikilala ng impormasyon ng produkto ang FactoryTalk View Machine Edition bilang kapaligiran ng programming. Dapat suriin ang pagiging tugma ng bersyon ng software kapag naglilipat ng umiiral nang application.

Angkop ba ang modelong ito para sa mga proyekto ng retrofit?

Maaari itong isaalang-alang para sa angkop na mga aplikasyon ng pag-retrofit, lalo na kung saan ang umiiral na sistema ay gumagamit na ng katugmang PanelView at Allen-Bradley na arkitektura ng komunikasyon. Dapat i-verify ng mga inhinyero ang pagiging tugma ng elektrikal, mekanikal, komunikasyon, firmware, at software bago palitan.

Konklusyon: Paano Mo Dapat Suriin ang Industrial HMI na ito?

Pinagsasama ng Allen Bradley 2711P-T6C20D ang isang compact na 5.7-inch na interface ng operator, touchscreen at keypad input, mga kakayahan sa komunikasyong pang-industriya, at pagiging tugma sa ecosystem ng PanelView Plus. Ang compact na format nito ay maaaring maging kapaki-pakinabang para sa mga control panel ng makina, pagpapanatili ng legacy-system, at mga retrofit na application kung saan ang espasyo ng cabinet at kasalukuyang arkitektura ng komunikasyon ay mahalagang pagsasaalang-alang.

Para sa pagkuha, ang pinakamahalagang hakbang ay upang kumpirmahin ang kumpletong numero ng catalog, teknikal na mga detalye, pisikal na dimensyon, mga kinakailangan sa komunikasyon, software compatibility, at kondisyon ng produkto. Nagbibigay ang Feimu Technology ng impormasyon ng produkto at suporta sa pagkuha para sa mga customer na sinusuri ang mga bahagi ng industriyal na automation. Kung sinusuri mo ang availability, compatibility, pagpepresyo, o mga opsyon sa pagpapalit para sa iyong automation na proyekto,makipag-ugnayan sa aminupang talakayin ang iyong mga kinakailangan at makatanggap ng mga detalye ng produkto at tulong sa pagbili.
