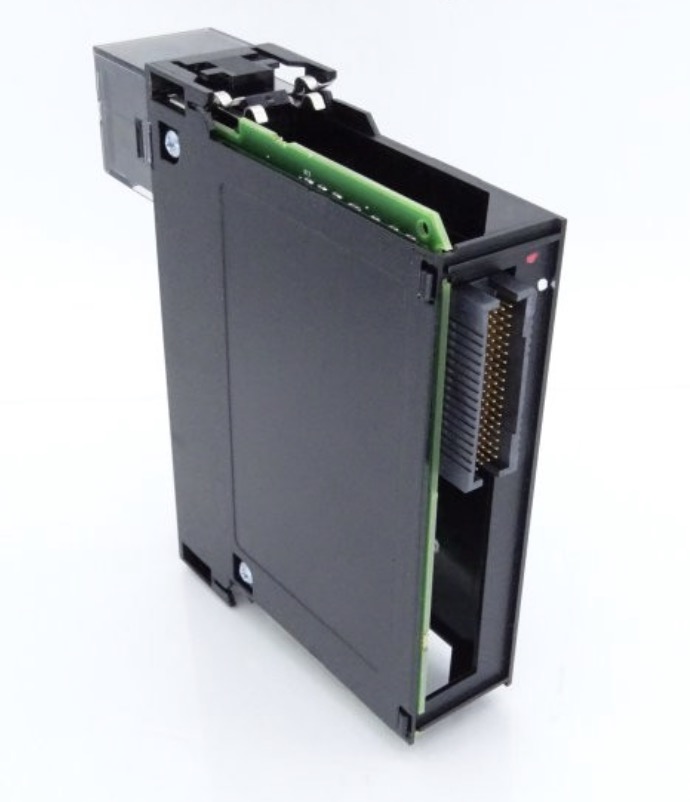

Allen Bradley 1756-IF16

Ang pagkuha ng pang-industriya na analog signal ay madalas na nagpapakita ng mga praktikal na hamon, tulad ng mga mahinang signal na madaling kapitan ng interference, pagbabagu-bago sa pagbasa na dulot ng mga pagkakaiba sa ground potential, kahirapan sa pag-angkop sa magkakaibang mga kondisyon ng operating, at mga pagkagambala sa buong system na nagreresulta mula sa mga single-channel na pagkabigo. Ang mga karaniwang analog module—kadalasang limitado ng mga iisang operating mode, mahinang interference resistance, at limitadong adaptability—ay madalas na hindi nakakatugon sa mga kinakailangan ng precision production control. Tinutugunan ng Allen Bradley 1756-IF16 ang mga sakit na ito sa pamamagitan ng mga feature tulad ng multi-mode input switching, independent channel configuration, at hardware-based na shielding at isolation, na nagbibigay ng balanse sa pagitan ng versatility at specialized na performance.

Gumagamit ng malawak na karanasan sa sektor ng pang-industriya na kontrol ng mga ekstrang bahagi, ang Feimu Technology ay nakatuon sa pagkuha ng mga tunay na produkto sa halip na pagmamanupaktura ng hardware. Sa pamamagitan ng mahigpit na inbound inspection, standardized outbound verification, at hands-on na teknikal na suporta, tinutulungan namin ang mga customer na maiwasan ang mga karaniwang isyu sa pagbili—gaya ng mga peke o substandard na produkto, mga hamon sa compatibility, at mataas na gastos sa pagpapanatili—habang sinusuportahan ang malawak na hanay ng mga sitwasyon, kabilang ang bagong pagsasama ng system, pagpapalit ng legacy na kagamitan, at pagpapalawak ng kapasidad ng system.

Parameter ng Produkto

Panloob na Arkitektura ng Hardware at Disenyo ng Anti-Interference

1. High-Precision A/D Conversion para sa Low-Level Signal Acquisition

Nagtatampok ang Allen Bradley 1756-IF16 ng industrial-grade, high-precision A/D conversion chip na may mga acquisition algorithm na na-optimize para sa mahihinang analog signal na makikita sa mga industriyal na kapaligiran. Ito ay tumpak na kumukuha ng mababang-amplitude na boltahe at kasalukuyang mga signal na madaling kapitan ng pagpapahina, na inaalis ang pagbaluktot at pagbabagu-bago ng halaga na kadalasang nakikita sa mga karaniwang module. Tinitiyak nito ang katumpakan ng pangunahing pagkuha, ginagawa itong angkop para sa iba't ibang mga application ng precision sensing at pagsubaybay.

2. Comprehensive shielding at paghihiwalay upang maalis ang electromagnetic interference

Ang module ay gumagamit ng mahigpit na shielding at isolation structure na pisikal na naghihiwalay sa field signal acquisition channels mula sa PLC logic control circuits. Hinaharangan ng hardware-level isolation na ito ang electromagnetic interference mula sa variable frequency drives (VFDs), high-power na motor, at line noise, na epektibong nireresolba ang mga karaniwang isyu gaya ng analog signal drift at hindi tumpak na data sa mga kumplikadong operating environment.

3. Makapal na gold-plated na backplane para sa matatag na komunikasyon

Nagtatampok ang backplane bus connector ng makapal na proseso ng gold-plating, na nag-aalok ng mahusay na conductivity, oxidation resistance, at tibay laban sa paulit-ulit na pag-ikot ng pagsasama. Dinisenyo para sa pangmatagalang compatibility sa mga ControlLogix rack, pinapanatili nito ang matatag na komunikasyon ng bus, na pumipigil sa mga isyu sa pakikipag-ugnayan o mga pagkaantala sa komunikasyon na dulot ng paulit-ulit na pagpasok/pagtanggal o matagal na operasyon sa mga tumatandang rack.

4. Maramihang mga wiring mode na tugma sa iba't ibang sensor

Sinusuportahan ang single-ended, differential, at high-speed na mga wiring mode, ang isang module ay tumatanggap ng mga karaniwang sensor, long-range sensing equipment, at high-speed dynamic na signal device. Ito ay umaangkop sa magkakaibang mga kundisyon sa field nang walang mga pagbabago sa hardware, makabuluhang binabawasan ang iba't ibang mga ekstrang module na kinakailangan at epektibong nagpapagaan ng presyon ng imbentaryo.

Mga detalyadong sitwasyon ng application para sa tatlong input mode

1. Single-ended input mode (16 na channel)

Angkop para sa mga karaniwang application kung saan ang sensor at module ay may iisang batayan. Nagbibigay-daan ito sa paggamit ng lahat ng 16 na channel sa pagkuha para sa maximum na paggamit ng channel. Pangunahing ginagamit para sa pangkalahatang kontrol sa proseso at karaniwang pagkuha ng analog signal (hal., mga sensor ng temperatura), ito ang karaniwang wiring mode para sa mga nakagawiang proyekto.

2. Differential input mode (8 channel)

Idinisenyo para sa mga application na kinasasangkutan ng mga pagkakaiba sa potensyal sa lupa, mahabang distansya ng mga kable, o kumplikadong electromagnetic na kapaligiran. Ito ay epektibong nag-aalis ng ground loop interference at nireresolba ang pagbabagu-bago sa pagbabasa na dulot ng long-cable transmission, na ginagawa itong perpekto para sa panlabas na long-range sensing at pagsubaybay sa kagamitan sa mga kapaligiran ng pagawaan na may mataas na ingay.

3. High-speed input mode (4 na channel)

Nakatuon sa napakataas na mga rate ng pag-update ng signal, ang mode na ito ay partikular na idinisenyo para sa mabilis na pagbabago ng mga dynamic na signal. Natutugunan nito ang mahigpit na real-time na mga kinakailangan ng mga application tulad ng motion control at high-speed process parameter monitoring, tinitiyak ang pag-synchronize ng signal at zero latency ng data sa panahon ng mga high-speed na operasyon.

Software Configuration at Operational Advantages

1. Pagkatugma sa Mainstream Configuration Software

Sinusuportahan ng module ang configuration sa pamamagitan ng dalawang pangunahing opisyal na software package—RSLogix 5000 at Studio 5000 Logix Designer. Tugma ito sa karamihan ng mga arkitektura ng system ng ControlLogix nang hindi nangangailangan ng mga karagdagang plugin ng adapter, na tinitiyak ang tuluy-tuloy na pagsasama at pag-align sa mga karaniwang programming at debugging na daloy ng trabaho ng mga inhinyero.

2. Independent, Granular Channel Configuration

Ang bawat channel ay nagbibigay-daan para sa independiyenteng pagsasaayos ng uri ng signal, saklaw ng pagsukat, dalas ng filter, mga limitasyon ng alarma, at mga parameter ng pagkakalibrate ng sukat ng engineering. Nagbibigay-daan ito sa pinasadyang adaptasyon sa magkakaibang mga sensor at mga parameter ng signal nang hindi nangangailangan ng mga pare-parehong setting para sa buong unit, na ginagawa itong perpekto para sa mga kumplikadong proyekto na kinasasangkutan ng mga halo-halong uri ng sensor.

3. Nako-customize na Mga Sampling Rate para sa Mga Tukoy na Kundisyon sa Operating

Maaaring isaayos ang mga rate ng pag-update ng signal on demand, na nagtatampok ng mga setting ng built-in na Real-Time Sampling (RTS). Ang mga inhinyero ay maaaring madaling mag-tune ng mga parameter batay sa mga siklo ng pagpapatakbo ng field equipment at mga kinakailangan sa katumpakan ng proseso, pagbabalanse ng katumpakan ng pagkuha ng data sa kahusayan ng system upang umangkop sa isang malawak na hanay ng mga senaryo ng kontrol, mula sa high-speed hanggang sa mababang-bilis na mga application.

Real-World Industrial Application Case

Sa isang wastewater treatment automation system, ang Allen-Bradley 1756-IF16 ay kumukuha ng mga real-time na analog signal mula sa mga field pH sensor at nagpapadala ng high-precision na na-convert na data sa ControlLogix PLC. Batay sa mga preset na parameter ng proseso, ang PLC ay nagsasagawa ng mga kalkulasyon upang awtomatikong kontrolin ang pagsisimula/paghinto at dalas ng pagpapatakbo ng mga dosing pump, na tumpak na kinokontrol ang antas ng pH ng wastewater. Ang ganap na automated na closed-loop na proseso ng kontrol ay pinapalitan ang tradisyonal na manu-manong pagsubok at mga paraan ng pagsasaayos, sa gayon ay binabawasan ang mga gastos sa paggawa at pagpapanatili habang makabuluhang pinahuhusay ang katatagan at standardisasyon ng proseso ng wastewater treatment.

Standardized Field Operations and Maintenance Guide

1. Routine Maintenance Protocols

Ang module ay dapat ilagay sa isang selyadong, tuyo na electrical control cabinet na may pagtuon sa moisture protection, dahil ang moisture sa terminal area ay madaling maging sanhi ng analog signal drift. Regular na suriin ang higpit ng mga terminal ng mga kable; Ang mga analog signal ay napakasensitibo sa contact resistance, at ang mga maluwag na koneksyon ay maaaring direktang humantong sa mga anomalya ng data at pagbaluktot ng signal.

2. Channel Troubleshooting Techniques

Kung ang isang channel ay nagpapakita ng mga anomalya ng data o "out-of-range" na mga error, hindi na kailangang palitan kaagad ang module. Sa halip, palitan muna ang mga wiring ng channel at i-verify ang mga parameter ng configuration ng software. Karamihan sa mga fault ay nagmumula sa mga isyu sa sensor, mga wiring error, o mga hindi pagkakatugma ng parameter; ang pag-alis ng mga problema sa paligid bago ang pag-diagnose ng isang pagkabigo ng hardware ay pumipigil sa mga hindi kinakailangang gastos sa pagpapalit.

3. Pangmatagalang Mga Kinakailangan sa Imbakan

Para sa pangmatagalang pag-decommissioning, idiskonekta ang power supply at linisin ang alikabok mula sa ibabaw ng module. Ilagay ang module sa isang anti-static, selyadong bag at iimbak ito sa isang tuyo, kontrolado ng temperatura na kapaligiran na walang mga nakakaagnas na ahente at malakas na electromagnetic interference. Mabisa nitong pinipigilan ang pin oxidation at pagkasira ng circuit dahil sa moisture, na tinitiyak ang katatagan para sa pag-deploy sa hinaharap.

Wiring Compliance at Mga Hakbang sa Configuration ng Software

1. Mga Detalye sa Pagpili ng Terminal Block

Ang Allen Bradley 1756-IF16 ay walang kasamang terminal block; isang 36-pin RTB (Removable Terminal Block) accessory ay dapat piliin nang hiwalay. Kasama sa mga karaniwang katugmang modelo ang: ang 1756-TBCH (cage-clamp spring terminal), na nagbibigay-daan para sa mabilis na mga kable nang walang screwdriver; at ang 1756-TBS6H (screw-clamp terminal), na angkop para sa karaniwang pang-industriya na mga wiring application. Ang pagpili ay dapat na nakabatay sa mga partikular na on-site na pangangailangan sa pagpapatakbo at pagpapanatili.

2. Standardized Wiring Procedures

Gumamit ng shielded twisted-pair na mga cable para sa analog signal transmission, na pinagbabatayan ang cable shield sa isang dulo lamang ng module. Panatilihin ang isang minimum na paghihiwalay ng 30 cm sa pagitan ng mga analog signal cable at mga linya ng kuryente upang maiwasan ang interference mula sa mga circuit ng kuryente. Gumamit ng mga wire gauge sa pagitan ng 0.5–1.5 mm² (22–16 AWG) na may karaniwang haba ng stripping na 8–10 mm para matiyak ang mga secure na koneksyon at maaasahang contact.

3. Studio 5000 Standard Configuration Workflow

Hakbang 1: Idagdag ang 1756-IF16 module sa I/O configuration tree ng software. Hakbang 2: Piliin ang uri ng signal (boltahe/kasalukuyan) at hanay ng pagsukat para sa bawat channel. Hakbang 3: I-configure ang input mode (single-ended, differential, o high-speed) batay sa mga kinakailangan sa application. Hakbang 4: I-enable ang digital filtering at itakda ang mataas/mababang limitasyon ng alarm kung kinakailangan. Hakbang 5: I-download ang configuration sa controller at i-verify na normal ang mga pagbabasa ng channel bago patakbuhin ang system.

Pag-troubleshoot ng LED Status Indicator

1. PWR (Power) Indicator Status

Ang isang matatag na berdeng ilaw ay nagpapahiwatig ng normal na supply ng kuryente ng module; walang kinakailangang aksyon. Kung naka-off ang indicator, walang power; suriin ang ControlLogix system power status at siyasatin ang backplane connection para sa pagkaluwag o mga pagkakamali.

2. "OK" Status Indicator

Ang isang solidong berdeng ilaw ay nagpapahiwatig ng normal na operasyon nang walang mga pagkakamali; ang isang solidong pulang ilaw ay nagpapahiwatig ng isang pagkabigo ng hardware o error sa pagsasaayos—subukang i-reset ang power-cycling, ngunit kung magpapatuloy ang fault, dapat palitan ang module. Ang isang kumikislap na ilaw ay nagpapahiwatig na ang module ay nasa mode na "naghihintay sa pagsasaayos"; ang normal na operasyon ay maaaring maibalik sa pamamagitan ng pag-download ng naaangkop na programa sa pagsasaayos.

3. Mga Tagapagpahiwatig ng Katayuan ng Channel

Ang isang solidong berdeng ilaw ay nagpapahiwatig ng tamang configuration ng channel at tumpak na pagkuha ng signal; ang isang solidong pulang ilaw ay nagpapahiwatig ng isang out-of-range na signal o isang channel anomalya, na nangangailangan ng sunud-sunod na pagsusuri sa hanay ng sensor, status ng mga kable, at mga parameter ng configuration ng software.

Mga Paraan ng Pagpapatunay ng Authenticity

1. Mga Detalye sa Panlabas at Pabahay

Nagtatampok ang mga tunay na unit ng karaniwang ControlLogix series na "greige" (grey-beige) na pabahay, na nailalarawan sa pare-parehong kulay at makinis, mataas na kalidad na tapusin; ang mga pekeng ay kadalasang nagpapakita ng mga pagkakaiba sa kulay, abnormal na pagtakpan ng ibabaw, o magaspang na mga texture ng casing. Ang mga tunay na module ay tumitimbang ng humigit-kumulang 0.22 kg na may pare-parehong pamamahagi ng timbang, samantalang ang mga pekeng ay karaniwang mas magaan at pakiramdam ay manipis o hindi maganda ang pagkakagawa.

2. Mga Detalye ng Label at Terminal

Nagtatampok ang mga tunay na label ng modelo ng malutong, permanenteng pag-print na may makinis at patag na mga gilid na hindi nababalat; ang terminal block ay gumagamit ng grey na pluggable na disenyo ng orihinal na manufacturer, na may mga turnilyo na maayos na umiikot nang hindi dumidikit o nagtatanggal. Ang mga peke ay kadalasang gumagamit ng mas mababang bahagi ng plastik at hindi maganda ang pagkayari ng metal na hardware.

3. Mga Detalye ng Backplane Pin

Ang mga tunay na backplane pin ay nagtatampok ng makapal na gintong plating at maayos na nakahanay, tuwid, at walang oksihenasyon o mga itim na spot; Ang mga pekeng ay kadalasang gumagamit ng mga pin na may lata na madaling kapitan ng oksihenasyon at pagpapapangit, na humahantong sa mahinang pakikipag-ugnay sa paglipas ng panahon.

Mga Pakinabang sa Supply ng Feimu Technology

1. Garantiyang Tunay na Supply

Itinatag sa Jiangmen, Guangdong noong 2005, ang aming kumpanya ay may mga taon ng karanasan sa pag-export ng mga pang-industriyang kontrol na ekstrang bahagi. Matagal na kaming nag-supply ng tunay na pang-industriyang mga bahagi ng kontrol mula sa mga tatak tulad ng Rockwell, Siemens, GE, at Schneider sa mahigit 30 bansa sa buong mundo. Ang lahat ng mga unit ng Allen-Bradley 1756-IF16 ay mga tunay na produkto ng pabrika—walang pagkukumpuni, pagbabago, o pamemeke—at ganap na masusubaybayan. 2. Comprehensive Pre-shipment Testing

Ang bawat module ay sumasailalim sa aktwal na boltahe at kasalukuyang pagsubok ng signal bago ipadala. Bine-verify namin ang katumpakan ng pagkuha ng data, katatagan ng komunikasyon, at mga function ng alarma sa pamamagitan ng channel. Sa pamamagitan ng mahigpit na pagsunod sa mga teknikal na detalye ng OEM, pinipigilan namin ang pagpapadala ng mga module na may mga nakatagong depekto, na tinitiyak ang agarang katatagan at kakayahang magamit sa pag-install.

3. Mabilis na Paghahatid mula sa Stock

Nagpapanatili kami ng buong taon na imbentaryo ng mga analog module ng serye ng ControlLogix. Upang matugunan ang agarang pagpapanatili ng pabrika o pinabilis na mga kinakailangan sa proyekto, nag-aalok kami ng parehong araw na pag-verify ng order at pagpapadala, sa gayon ay pinapaliit ang downtime ng kagamitan at pinipigilan ang mga pagkalugi na nauugnay sa mga pagkaantala ng proyekto.

4. Ekspertong Teknikal na Suporta

Ang aming koponan ay nagtataglay ng malawak na karanasan sa mga ControlLogix system, na sumasaklaw sa lahat mula sa mga pamantayan ng mga wiring at configuration ng software hanggang sa paglipat ng mode at pag-troubleshoot. Maaari naming tumpak na lutasin ang mga isyung nakatagpo sa panahon ng operasyon—gaya ng mga abnormal na pagbabasa, maling pagpili ng mode, mga error sa configuration, at mga wiring fault. Ginagarantiya namin ang isang tugon sa mga teknikal na katanungan sa loob ng 12 oras at pagkumpleto ng komersyal na koordinasyon sa loob ng 24 na oras.

Impormasyon sa Pakikipag-ugnayan

Email: sales@feimutech.com

WhatsApp: +86 13358323579

Website: www.feimuplc.com

Oras ng pagtugon: Mga teknikal na katanungan sa loob ng 12 oras. Mga komersyal na katanungan sa loob ng 24 na oras.

FAQ

1. Sinusuportahan ba ng module ang karaniwang 4-20mA na pang-industriyang signal?

Oo. Ang module ay natively compatible sa 0-20mA current inputs at maaaring i-configure sa pamamagitan ng Studio 5000 software upang suportahan ang standard na pang-industriya na 4-20mA sensor signal, na ginagawa itong ganap na angkop para sa mga tipikal na field analog data acquisition application.

2. Sinusuportahan ba ng ControlLogix 1756-IF16 ang hot-swapping?

Oo. Sinusuportahan ng seryeng ito ang online na pagpapanatili, na nagbibigay-daan para sa pag-alis at pagpapalit ng module nang hindi isinasara ang system—angkop para sa pagpapanatili ng kagamitan sa tuluy-tuloy na mga kapaligiran sa produksyon.

3. Kasama ba ang mga terminal block sa pagbili ng module?

Hindi. Ang mga module ng ControlLogix at mga terminal block ay ibinebenta nang hiwalay. Dapat kang pumili ng katugmang 36-pin terminal block (tulad ng 1756-TBCH o 1756-TBS6H); maaari naming ibigay ang kumpletong hanay ng mga katugmang accessories.

4. Maaari bang gumana nang normal ang natitirang mga channel kung nabigo ang isang channel?

Ang patuloy na operasyon ay hindi inirerekomenda. Ang isang single-channel failure ay nakompromiso ang pangkalahatang isolation performance ng module, na lumilikha ng mga panganib ng panloob na short circuit at signal crosstalk. Maaari itong makaapekto sa katumpakan ng pagkuha ng iba pang mga channel o maging sanhi ng kabuuang pagkabigo ng system; samakatuwid, ang module ay dapat na palitan kaagad upang matiyak ang katatagan ng system.
