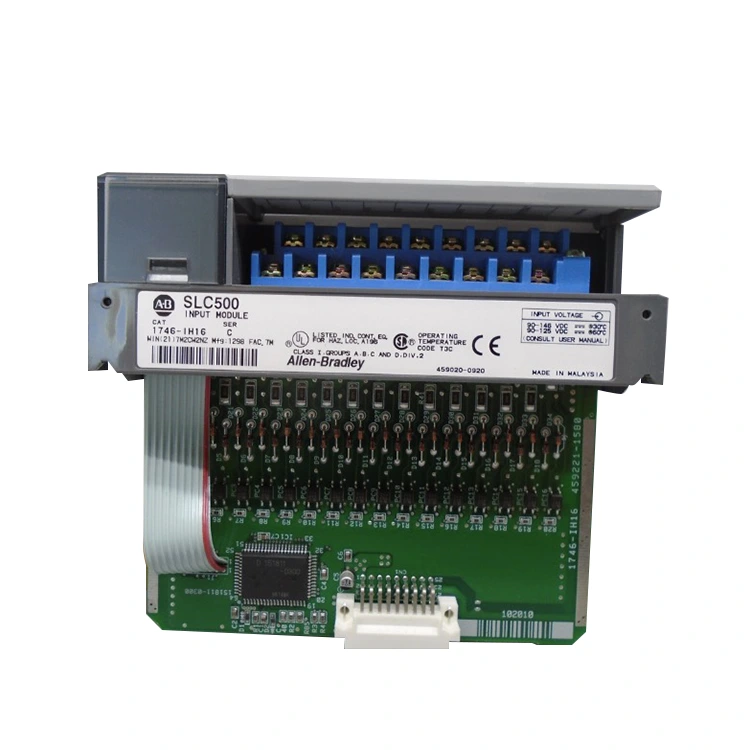

Bilang isang propesyonal na tagapagtustos, ang Feimu Technology ay malalim na nasangkot sa larangan ng pang-industriyang kontrol na mga ekstrang bahagi. Ang aming Allen Bradley 1746-IH16, isang 16-point high-density DC input module na partikular na idinisenyo para sa pang-industriyang high-speed control, ay eksaktong akma sa Allen Bradley SLC 500 control system. Nilulutas nito ang mga kagyat na problema ng mga pagkabigo ng input module at kakulangan ng mga ekstrang bahagi sa mga lumang sistema. Mahigpit naming kinokontrol ang Kalidad sa buong proseso.
Ang aming aktwal na pagsukat ay nagsiwalat na ang pinakanatatanging tampok ng 1746-IH16 ay ang high-density na disenyo ng channel nito. Hindi tulad ng lumang 4-point at 8-point na input module, nakakamit nito ang 16 na channel sa loob ng parehong rack space, na nagpapagana ng koneksyon ng higit pang mga sensor, na makabuluhang nakakatipid ng control cabinet space. Ito ay partikular na angkop para sa mga pang-industriyang lugar na may limitadong espasyo. Bilang isang supplier, isang kumpanyang malalim na kasangkot sa pang-industriya na kontrol, alam namin ang mga punto ng sakit sa pag-upgrade ng mga lumang system at pagpapalit ng mga ekstrang bahagi. Ang module na ito ay hindi nangangailangan ng rack modification at maaaring direktang iakma sa SLC 500 system. Ito ay madaling gamitin at makabuluhang binabawasan ang oras ng pagpapalit at pag-debug.
Bilang karagdagan, ang teknolohiyang optical isolation nito ay isa pang highlight. Mabisa nitong maihihiwalay ang on-site na logic system mula sa PLC system. Sa kaso ng mga panlabas na linya ng maikling circuit o mataas na boltahe na panghihimasok, maaari itong epektibong maprotektahan ang mahalagang CPU at maiwasan ang pinsala sa mga pangunahing bahagi, na may napakalakas na proteksiyon na pagganap. Ito ay ganap na nilulutas ang mga problema ng pagkasira ng kagamitan na dulot ng on-site na pagkagambala sa signal at mga pagkakamali sa linya.
|
Pangalan ng Parameter |
Mga Tukoy na Pagtutukoy |
|
Modelo ng Produkto |
Allen Bradley 1746-IH16 |
|
Serye ng Produkto |
Allen Bradley SLC 500 Series |
|
Uri ng Module |
16-point High-density DC Input Module |
|
Signal ng Input |
24V DC |
|
Bilis ng Tugon |
Millisecond Level |
|
Pangunahing Teknolohiya |
Optical Isolation Technology |
|
Kakayahang Anti-interference |
Malakas na Anti-common-mode Interference |
|
Platform ng Application |
Allen Bradley SLC 500 Control System |
Ang pagganap ng 1746-IH16 ay lubhang matatag. Ito ay partikular na idinisenyo upang makatanggap ng 24V DC signal at may napakabilis na bilis ng pagtugon. Sa sandaling kumilos ang on-site na photoelectric switch o limit switch, maaari nitong ilipat ang status sa CPU sa loob ng ilang millisecond, na ganap na hindi humahadlang sa kontrol ng lohika. Ito ay angkop para sa pang-industriya na high-speed control na mga sitwasyon.
Ang pinakamahalagang punto ay ang kakayahang anti-interference nito ay napakalakas. Kahit na ang mga kable sa site ay mahaba at ang boltahe ay may bahagyang attenuation, maaari itong tumpak na matukoy ang on-off na estado ng signal at hindi magkakaroon ng mga sitwasyon kung saan ang signal ay lubhang nagbabago na nagiging sanhi ng CPU na gumawa ng maling paghuhusga. Ang mga produktong ibinibigay namin ay pawang bago at may matatag na pagganap at maayos na operasyon. Ganap nilang nilulutas ang mga sakit na punto ng mga lumang module na may mabagal na pagtugon at mahinang anti-interference, na tinitiyak na matatag na matatanggap ng system ang bawat signal mula sa site.
Batay sa aming praktikal na karanasan, ang Allen Bradley 1746-IH16 module ay may napakalawak na hanay ng mga aplikasyon. Ang pinakakaraniwan ay kinabibilangan ng pagbibilang ng produkto sa mga linya ng packaging, limit switch detection para sa assembly machinery, at pagsasama ng mga photoelectric sensor sa mga material conveying system. Hangga't mayroong isang sitwasyon kung saan ang mga signal ng switch sa site - tulad ng mga pagpindot sa pindutan, pagdating sa posisyon, pagpasa ng bagay, atbp. - ay kailangang ipadala sa PLC para sa lohikal na kontrol, ang modyul na ito ang unang pagpipilian.
Ito ang pangunahing sensor para sa perception ng system ng mga on-site na aksyon, na tugma sa iba't ibang mga pang-industriyang sitwasyon batay sa SLC 500 system. Kung ito man ay pagpapalit ng mga ekstrang bahagi para sa mga lumang system o pagsuporta sa mga bagong system, maaari itong ganap na maiangkop. Kasabay nito, ang produkto ay abot-kayang presyo at may mataas na cost-effectiveness. Bilang isang propesyonal na supplier, binibigyang-daan namin ang lahat na makakuha ng mataas na kalidad na mga input module sa pinakamainam na halaga.
Ang 1746-IH16 ay nag-pack ng 16 na input point sa isang module. Ito ay isang makabuluhang pag-upgrade sa mas lumang 4-point at 8-point input modules.
| Paghahambing | 1746-IH16 | Mas lumang 8-Point Module | Mas lumang 4-Point Module |
|---|---|---|---|
| Mga input point bawat module | 16 puntos | 8 puntos | 4 na puntos |
| Kailangan ng mga module para sa 16 na input | 1 modyul | 2 modules | 4 na modyul |
| Kinakailangan ang mga puwang | 1 puwang | 2 puwang | 4 na puwang |
| Densidad ng mga kable | Mataas | Katamtaman | Mababa |
| Pinakamahusay para sa | Mga cabinet na limitado sa espasyo | Mga pangkalahatang aplikasyon | Mga sistemang may ekstrang puwang |
Para sa mga system na may limitadong rack space, ang 1746-IH16 ay nagbibigay ng praktikal na solusyon. Ang paggamit ng isang module sa halip na apat ay nagpapalaya sa mga puwang ng rack para sa iba pang mga function. Ito ay lalong mahalaga sa mas lumang mga sistema ng SLC 500 kung saan maaaring mahirap hanapin ang kapalit na chassis.
Ang 1746-IH16 ay dinisenyo para sa high-speed control. Ang pagkaantala ng pag-input nito ay mas mabilis kaysa sa karaniwang mga module ng pag-input.
Paghahambing ng oras ng pagtugon:
Kailan gagamit ng mga high-speed input:
Halimbawa ng isyu sa field:Gumamit ang isang customer ng karaniwang 8ms input module para sa isang mabilis na gumagalaw na conveyor. Masyadong mabilis ang pagdaan ng mga bahagi. Nakaligtaan ang PLC ng ilang bahagi. Hindi tumpak ang pagbilang. Pinalitan ng isang 1746-IH16. Nakuha ng 0.5ms na tugon ang bawat bahagi. Ang katumpakan ng pagbilang ay bumalik sa 100%.
Gumagamit ang Allen Bradley 1746-IH16 ng nababakas na terminal block. Tinitiyak ng wastong mga kable ang maaasahang operasyon at tumpak na pagtuklas ng signal.
pagtatalaga ng terminal:
Mga panuntunan sa pag-wire:
Karaniwang pagkakamali sa mga kable:Pagkonekta ng 12V DC sensor sa input. Ang 1746-IH16 ay nangangailangan ng 15V na minimum para sa ON na estado. Maaaring hindi makilala ang isang 12V signal. Palaging gumamit ng 24V DC sensor o i-verify ang boltahe ng output ng sensor bago kumonekta.
Ang 1746-IH16 ay may isang diagnostic LED para sa bawat isa sa 16 na input channel. Ang mga LED ay makikita sa front panel kapag naka-install ang module.
Pag-uugali ng LED:
Mga pagsusuri sa diagnostic:
Ang mga module ng Allen Bradley 1746-IH16 ay karaniwang peke. Gamitin ang mga pagsusuring ito upang i-verify ang pagiging tunay.
Kung ang module ay nagpapakita ng mga maling pagbabasa o ang mga LED ay kumikilos nang abnormal, maghinala ng isang pekeng. Makipag-ugnayan sa Feimu Technology na may mga larawan para sa pagpapatunay.
Ang Feimu Technology ay hindi nagpapadala ng mga hindi pa nasusubukang module. Ang bawat 1746-IH16 ay dumadaan sa sumusunod na proseso ng pag-verify bago umalis sa aming bodega.
Available ang mga ulat sa pagsubok kapag hiniling. Mag-email sa sales@feimutech.com para sa kopya ng test report ng iyong module.
Batay sa Jiangmen, Guangdong, ang Feimu Technology ay naging dedikadong tagapagtustos ng mga bahagi ng industriyal na automation mula noong 2005. Nakatuon kami sa isang bagay: pagtulong sa mga customer na panatilihing tumatakbo ang kanilang mga linya ng produksyon na may maaasahang mga ekstrang bahagi at tapat na serbisyo.
T: Maaari bang direktang maging tugma ang Allen Bradley 1746-IH16 sa lahat ng SLC 500 control system?
A: Ito ay espesyal na idinisenyo para sa Allen Bradley SLC 500 system at maaaring direktang tugma sa seryeng ito ng mga control system. Ang pagpapalit ng mga lumang module ay hindi nangangailangan ng anumang pagbabago ng frame. Ang mga kable ay simple, at ang mga inhinyero na pamilyar sa sistema ng SLC 500 ay maaaring makumpleto nang mabilis ang pagpapalit.
Q: Mabisa bang maprotektahan ng optical isolation technology ang CPU?
A: Ang teknolohiya ng optical isolation ay maaaring epektibong paghiwalayin ang on-site na logic system mula sa PLC system. Sa kaso ng mga panlabas na circuit short circuit o mataas na boltahe na panghihimasok, maaari nitong harangan ang paghahatid ng mga pagkakamali, na nagpoprotekta sa CPU mula sa pinsala. Ang module ay mayroon ding malakas na kakayahan sa shock resistance.
T: Gaano kabisa ang pagganap laban sa panghihimasok?
A: Ang Allen Bradley 1746-IH16 ay may napakalakas na pagtutol sa pangkaraniwang panghihimasok. Kahit na ang mga kable sa field ay mahaba at bahagyang bumababa ang boltahe, maaari nitong tumpak na matukoy ang estado ng on-off ng signal nang walang anumang pagbabago sa signal o maling paghuhusga, na ginagawa itong angkop para sa mga kumplikadong kapaligirang pang-industriya.
