Allen Bradley 1746-P2

Espesyal na inihanda ng aming kumpanya ang isang pangunahing power supply unit para sa mga inhinyero ng industriyal na automation sa ibang bansa. Tulad ng alam ng mga nakipag-usap sa mga PLC system, gaano man kahusay ang CPU o gaano karaming mga module ang mayroon, kung walang maaasahang power supply na magpapagana sa kanila, ang buong sistema ay isang dekorasyon lamang. Ang Feimu Technology, bilang isang propesyonal na tagapagtustos ng ekstrang bahagi, ay nagrerekomenda ng high-power at mataas na stable na power module sa lahat, upang matiyak na kapag ang system ay gumagana sa buong kapasidad, walang mga alalahanin tungkol sa hindi matatag na boltahe o power failure, at ang kagamitan sa cabinet ay palaging may sapat na kapangyarihan.

Application ng Produkto

Ang Allen Bradley 1746-P2 power module na ito ay ginagamit sa napakalawak na hanay ng mga application. Ang pinakakaraniwan ay kinabibilangan ng mga control system ng malalaking machining center, ang pangunahing control cabinet ng food packaging lines, at ang mga pump station ng water treatment plant. Hangga't ito ay isang SLC 500 system na may malaking bilang ng mga module na naka-install at mataas ang kasalukuyang pagkonsumo, ang power module na ito ay talagang ang unang pagpipilian. Ito ang pinagmumulan ng enerhiya na nagpapagana sa buong gabinete.

Paano ang performance?

Ang 1746-P2 power module na ito ay gumaganap nang napakahusay, bilang "makapangyarihan at maaasahan". Ang saklaw ng boltahe ng input nito ay malawak, na may kakayahang tumanggap ng 85 hanggang 265 volts ng alternating current. 110V system man ito o 220V power grid, maaari itong maisaksak at magamit kaagad. Ang pinakamahalagang aspeto ay ang output ripple nito ay napakaliit, at ang output DC 5V at 24V ay napakalinis, nang hindi nakakasagabal sa mga tumpak na module na iyon. Bukod dito, ang bilis ng pagtugon nito ay napakabilis. Sa sandaling tumaas ang load, maaari itong agad na ayusin ang output boltahe upang matiyak na walang pagkawala ng kuryente, na napakahalaga para sa mga linya ng produksyon na hindi maaaring isara.

Paano mapanatili?

Ang pagpapanatili ng Allen Bradley 1746-P2 power module na ito ay hindi mahirap. Dapat itong itago sa kabinet sa lahat ng oras. Ang pinakamahalagang bagay ay ang pag-iwas sa alikabok at bentilasyon. Siguraduhing hindi harangan ang mga butas ng bentilasyon nito. Kung hindi, kung ang temperatura ay masyadong mataas, ang mga capacitor ay maaaring sumabog. Gayundin, regular na gumamit ng hair dryer upang tangayin ang alikabok sa loob upang mapanatili itong malinis. Kung hindi ito ginagamit sa loob ng mahabang panahon, inirerekumenda na tanggalin ito at ilagay ito sa isang anti-static na bag, at iimbak ito sa isang palaging temperatura at tuyo na kabinet. Ang pinakamahalagang punto ay kapag kumokonekta sa mga wire, dapat mong malinaw na makilala ang live wire, neutral wire at ground wire. Huwag kailanman direktang ikonekta ang 220V sa mga terminal ng output. Kung hindi, ito ay masisira sa sandaling ito ay naka-on.

Tamang Mga Detalye ng Produkto

Ang Allen Bradley 1746-P2 ay isang power supply module na partikular na idinisenyo para sa SLC 500 system. Nagbibigay ito ng DC power sa backplane at konektadong mga module.

Mga pagtutukoy ng input:

Input na boltahe: 85-265V AC, 47-63Hz

Kasalukuyang input: 2.5A maximum sa 115V AC, 1.2A sa 230V AC

Inrush current: 20A maximum sa 115V AC, 40A sa 230V AC (cold start)

Mga pagtutukoy ng output:

Output 1: 5V DC sa 8A maximum

Output 2: 24V DC sa 0.5A maximum (para sa mga analog module o field device)

Pinakamataas na pinagsamang output: 35W sa 60°C

Oras ng pag-hold: 15ms minimum (sa buong pagkarga)

Output ripple: Mas mababa sa 50mV peak-to-peak para sa 5V, mas mababa sa 100mV para sa 24V

Kahusayan: 75% tipikal sa buong pagkarga

Pangkalahatang pagtutukoy:

Proteksyon: Proteksyon ng overvoltage, proteksyon ng short circuit, thermal shutdown

Temperatura ng pagpapatakbo: 0°C hanggang 60°C

Temperatura ng imbakan: -40°C hanggang 85°C

Kamag-anak na halumigmig: 5% hanggang 95% (hindi nakaka-condensing)

Pag-mount: Chassis slot 0 lang

Mga Sertipikasyon: UL, cUL, CE

Pagkalkula ng Power Budget

Ang 1746-P2 ay nagbibigay ng 8A ng 5V DC power. Ang bawat module sa SLC 500 chassis ay kumukuha ng partikular na halaga ng 5V current. Gamitin ang gabay na ito upang kalkulahin ang pagkonsumo ng kuryente ng iyong system.

Backplane kasalukuyang draw para sa mga karaniwang module:

- 1746-IA16 (digital input): 60mA

- 1746-OW16 (relay output): 100mA

- 1746-OBP16 (triac output): 85mA

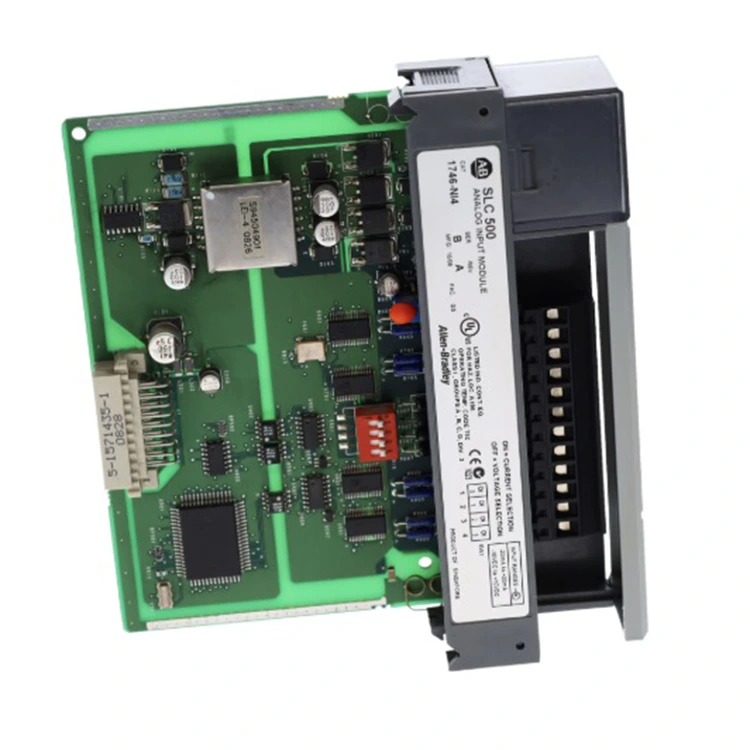

- 1746-NI4 (analog input): 150mA

- 1746-NO8V (analog output): 200mA

- 1746-IO4 (combo analog): 150mA

- 1747-L552 (CPU): 500mA

- 1747-L532 (CPU): 400mA

Kabuuang 5V kasalukuyang draw: Idagdag ang lahat ng module currents nang sama-sama. Isama ang CPU at anumang mga module ng komunikasyon.

Halimbawang pagkalkula:

CPU: 500mA

Module 1: 60mA

Module 2: 60mA

Module 3: 100mA

Module 4: 150mA

Kabuuan: 870mA

Ang 1746-P2 ay nagbibigay ng 8A (8000mA). Ang sistemang ito ay gumagamit lamang ng 870mA. Mayroong maraming ekstrang kapasidad.

Kailan mag-upgrade sa mas malaking power supply:

Kung ang kabuuang kasalukuyang 5V ay lumampas sa 8A, dapat mong bawasan ang bilang ng mga module o magdagdag ng pangalawang power supply chassis. Karamihan sa mga sistema ng SLC 500 ay gumagamit ng mas mababa sa 4A. Ang 1746-P2 ay sapat para sa karamihan ng mga aplikasyon. Para sa mga system na may higit sa 10 modules o maramihang analog modules, kalkulahin ang kabuuan bago mag-order.

Karaniwang isyu sa field: Nagdagdag ang isang customer ng 4 na analog output module sa kanilang system nang hindi muling kinakalkula ang kapangyarihan. Ang kabuuang kasalukuyang ay lumampas sa 8A. Ang system ay random na nagre-reset sa panahon ng peak operation. Ayusin: Inalis ang dalawang analog module at gumamit ng remote na I/O rack na may sariling power supply. Nawala ang problema.

Mga Kinakailangan sa Pag-install at Clearance

Ang Allen Bradley 1746-P2 ay sumasakop sa slot 0 sa SLC 500 chassis. Ito ang tanging slot na sumusuporta sa power supply. Tinitiyak ng wastong pag-install ang tamang daloy ng hangin at paglamig.

Mga hakbang sa pag-install:

1. I-off ang lahat ng power sa chassis.

2. Alisin ang filler plate mula sa slot 0.

3. I-slide ang power module sa slot.

4. Itulak hanggang sa mag-click ang mga latch sa itaas at ibaba.

5. Ikonekta ang AC power cord sa module.

6. Ikonekta ang ground wire sa chassis ground terminal.

7. I-on ang AC power. Dapat naka-on ang Power LED.

Mga kinakailangan sa clearance:

Top clearance: 10cm minimum sa itaas ng module para sa airflow

Bottom clearance: 5cm minimum sa ibaba ng module

Side clearance: 2cm minimum sa bawat panig

Front clearance: 15cm minimum sa harap ng module para sa bentilasyon

Pagwawaldas ng init:

Ang 1746-P2 ay nagwawaldas ng hanggang 15W ng init sa buong pagkarga. Ang init na ito ay dapat alisin mula sa enclosure. Kung ang temperatura ng cabinet ay lumampas sa 60°C, ang module ay maaaring magsara o mabigo nang maaga. Gumamit ng cooling fan kung ang cabinet ay selyado o may limitadong airflow.

Ano ang mangyayari kung babalewalain ang clearance: Nag-overheat ang module. Bumababa ang output boltahe. Nagre-reset ang system nang hindi mahuhulaan. Ang mga capacitor ay may pinaikling buhay. Sa mga malubhang kaso, ang module ay ganap na nabigo. Palaging panatilihin ang inirerekumendang clearance.

Power LED Status at Pag-troubleshoot

Ang 1746-P2 ay may isang LED indicator sa front panel. Ipinapahiwatig nito ang katayuan ng kapangyarihan ng module.

Power LED (berde): Naka-on kapag ang module ay nagbibigay ng mga tamang output voltage. Naka-off kapag walang AC power o nabigo ang module.

Checklist sa pag-troubleshoot:

Kung naka-off ang Power LED:

- Tingnan kung nakasaksak ang AC power cord.

- Suriin na ang AC power source ay live (85-265V AC).

- Suriin na ang input fuse ay hindi pumutok. Ang fuse ay matatagpuan sa front panel ng module.

- Tingnan kung ang module ay ganap na naipasok sa slot 0.

- Suriin na ang mga trangka ay naka-lock.

Kung naka-on ang Power LED ngunit hindi nagsisimula ang CPU:

- Suriin kung ang CPU ay naipasok nang tama sa slot 1.

- Tingnan kung malinis ang backplane connector sa power supply.

- Alisin ang lahat ng iba pang mga module. Subukan gamit lamang ang CPU at power supply.

- Kung magsisimula ang CPU nang walang iba pang mga module, ang isang module ay kumukuha ng masyadong kasalukuyang. Magdagdag ng mga module nang paisa-isa upang mahanap ang problema.

Kung ang Power LED ay kumikislap o nagdidilim:

- Ang boltahe ng input ng AC ay maaaring hindi matatag. Suriin ang boltahe ng grid.

- Ang pagkarga ay maaaring lumampas sa pinakamataas na kasalukuyang output. Alisin ang mga module upang mabawasan ang pagkarga.

- Kabiguan ng panloob na bahagi. Palitan ang module.

Ano ang ginagawa ng Feimu bago ipadala: Ang bawat 1746-P2 ay sinusubok gamit ang isang SLC 500 chassis. Ang output boltahe ay sinusukat sa 5V at 24V sa ilalim ng pagkarga. Ang ripple ay sinusukat upang matiyak na ito ay nasa loob ng detalye. Ang module ay tumatakbo sa isang 24 na oras na burn-in test. Tinutukoy nito ang mga maagang pagkabigo bago makarating sa iyo ang module.

Pagpapatunay ng pagiging tunay ng produkto

Ang Allen Bradley 1746-P2 power modules ay malawakang peke. Gamitin ang limang pagsusuring ito para i-verify ang pagiging tunay.

1. Kulay ng front panel: Ang mga tunay na module ay may partikular na olive-green na kulay na may matte finish. Ang mga peke ay madalas na gumagamit ng maling lilim o isang makintab na ibabaw.

2. Input connector: Ang mga tunay na module ay gumagamit ng heavy-duty na AC power connector. Ang connector ay ligtas na nakakabit sa panel. Ang mga pekeng konektor ay kadalasang maluwag o gawa sa mas mababang kalidad na plastik.

3. Fuse holder: Ang fuse holder sa front panel ng genuine modules ay may label na fuse rating. Permanente ang label. Ang mga pekeng label ay madalas na nababalat o nawawala.

4. Timbang ng module: Ang tunay na 1746-P2 ay tumitimbang ng humigit-kumulang 0.6 kg. Ang mabigat na transpormer at heat sink ay nagbibigay ng timbang. Mas magaan ang pakiramdam ng mga peke dahil sa mas maliliit na transformer at mas murang mga bahagi.

5. Packaging: Ang tunay na packaging ay may logo ng Rockwell Automation sa mataas na kalidad na karton. Gumagamit ang pekeng packaging ng mas manipis na karton at hindi magandang kalidad ng pag-print.

Kung pinaghihinalaan mo ang isang pekeng: Huwag i-install. Makipag-ugnayan sa Feimu Technology gamit ang mga larawan. Ive-verify namin sa loob ng 2 oras. Ang lahat ng mga module na ibinigay ng Feimu ay pumasa sa limang tseke na ito bago ipadala.

Background ng Supplier at Pangako sa Serbisyo

Ang Feimu Technology ay tumatakbo mula sa Jiangmen City, Guangdong Province, China. Ang kumpanya ay itinatag noong 2005 at nagtustos ng mga bahagi ng automation sa mga customer sa mahigit 30 bansa.

Mga taon ng operasyon: 20 taon mula 2025.

Warehouse: 2000+ square meters. Kinokontrol ang temperatura. Pinapanatili ang kahalumigmigan sa ibaba 60%.

Imbentaryo: 5000+ aktibong SKU. May kasamang SLC 500 power supply, PLC modules, ControlLogix, CompactLogix, POINT I/O, PanelView HMI, at mga drive.

Mga tatak na dala: Allen Bradley, Siemens, GE, Schneider.

Mga merkado sa pag-export: Europe, North America, South America, Middle East, Southeast Asia. Higit sa 30 bansa.

Pagsubok para sa 1746-P2:

- Visual na inspeksyon para sa kulay ng panel at kondisyon ng connector.

- Pagsubok sa hanay ng boltahe ng AC input: 85V, 115V, 230V, 265V na sinubukan.

- 5V output test: 5.00V ± 2% sa 8A load. Na-verify.

- 24V output test: 24.00V ± 5% sa 0.5A load. Na-verify.

- Ripple test: 5V output ripple na sinusukat sa ibaba 50mV peak-to-peak. Na-verify.

- Pagsubok sa oras ng hold-up: Minimum na 15ms sa buong pagkarga. Na-verify.

- 24-hour burn-in test: Ang module ay tumatakbo sa 60°C ambient. Sinuri ang mga output para sa katatagan.

Warranty: 12 buwan mula sa petsa ng pagpapadala. Sinasaklaw ang mga depekto sa pagmamanupaktura at pagkabigo ng bahagi. Hindi sumasaklaw sa mga error sa mga kable, pinsala sa sobrang boltahe, pagkasira ng tubig, o pisikal na epekto. Ang mga may sira na module ay pinapalitan.
