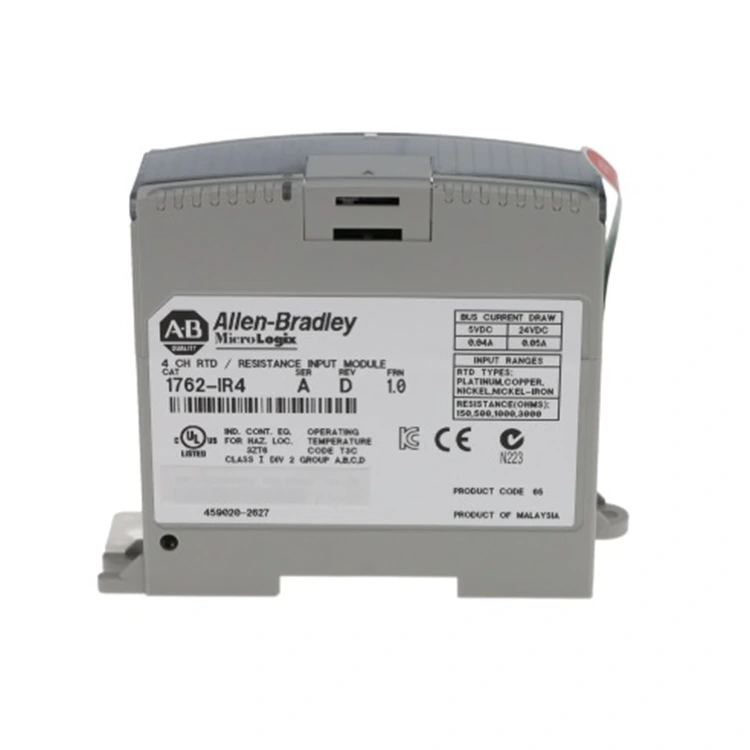

Bilang isang propesyonal na tagapagtustos, ang Feimu Technology ay malalim na nasangkot sa larangan ng pang-industriyang kontrol na mga ekstrang bahagi. Inilunsad namin kamakailan ang Allen Bradley 1762-IR4 - isa itong RTD/resistance input module na eksklusibo sa serye ng MicroLogix, na partikular na idinisenyo upang tugunan ang mga isyu ng hindi tumpak na pagtukoy ng temperatura at resistensya at hindi matatag na mga signal sa mga industriyal na kapaligiran. Naiintindihan namin na kahit na ang pinakamaliit na paglihis sa mga parameter ng temperatura at paglaban sa linya ng produksyon ay maaaring makaapekto sa kalidad ng produkto. Samakatuwid, mahigpit naming kinokontrol ang kalidad ng modyul na ito sa buong proseso.
Ang aming mga pagsubok ay nagpakita na ang 1762-IR4 module ay may napakalakas na compatibility. Pangunahing katugma ito sa Allen Bradley MicroLogix 1100/1200/1400 series PLCs. Ito ay isang mainam na module ng pagpapalawak para sa seryeng ito ng mga PLC, at maaaring kumonekta nang walang kumplikadong mga pagbabago. Ang paraan ng pag-install ay napaka-maginhawa din. Sinusuportahan nito ang pag-install ng DIN rail o panel, at maaaring direktang i-install sa kanang bahagi ng controller. Ito ay maliit sa laki at hindi sumasakop ng masyadong maraming espasyo sa control cabinet. Kahit na ang mga baguhang inhinyero ay maaaring kumpletuhin ang pag-install nang mabilis.
Bilang isang supplier na dalubhasa sa pang-industriya na kontrol, alam namin ang mga sakit na punto sa on-site na pag-install. Samakatuwid, ang disenyo ng mga kable ng modyul na ito ay napaka-user-friendly din. Gumagamit ito ng paraan ng mga kable ng tornilyo, na nagsisiguro ng matatag na koneksyon at hindi madaling lumuwag. Kasabay nito, naglalaan ito ng sapat na espasyo sa pagpapatakbo, at ang pagpasok at pag-alis ng mga cable ay napaka-maginhawa, na makabuluhang nakakatipid ng oras ng pag-install at pag-debug.
|
Pangalan ng Parameter |
Mga Tukoy na Pagtutukoy |
|
Modelo ng Produkto |
Allen Bradley 1762-IR4 |
|
Serye ng Produkto |
Serye ng MicroLogix |
|
Uri ng Module |
RTD/Resistance Input Module |
|
Mga Channel ng Input |
4 na Channel |
|
Mga Katugmang Uri ng RTD |
Platinum, Copper, Nickel, Nickel-Iron |
|
Saklaw ng Paglaban |
0-3000 Ω |
|
Paraan ng Pag-install |
DIN Rail / Pag-mount ng Panel |
|
Paraan ng mga kable |
Koneksyon ng tornilyo |
Na-disassemble namin at sinubukan namin ito sa aming sarili. Gumagamit ang module ng mga de-kalidad na circuit board na may siksik at maayos na pag-aayos ng bahagi. Ang mga pangunahing chip ay pinalakas, at ang ilang malalaking electrolytic capacitor ay naayos na may pandikit, na maaaring epektibong maiwasan ang mga pagkabigo ng contact na dulot ng vibration. Kahit na sa isang high-frequency vibration environment sa workshop, maaari itong gumana nang matatag. Ang mga gintong daliri ng interface ng likod ng bus sa module ay may makapal na patong, at pagkatapos ng pagpasok sa frame, magkasya ang mga ito nang mahigpit, na tinitiyak ang napakalakas na pagiging maaasahan ng kondaktibiti ng kuryente.
Ang kakayahan nitong anti-interference ay napakahusay din. Mayroon itong inter-channel isolation function, na epektibong makakaiwas sa mga deviation ng pagtuklas na dulot ng interference ng signal. Kasabay nito, sinusuportahan nito ang awtomatikong pagkakalibrate. Kapag pinagana ang isang channel o binago ang configuration nito, awtomatiko itong mag-calibrate para matiyak ang katumpakan ng pagtuklas. Ang shell ay gawa sa mga materyal na pang-industriya, na maaaring umangkop sa mga pang-industriyang kapaligiran na 0-55 ℃, dustproof at moisture-proof, at ganap na tugma sa malupit na kondisyon sa pagtatrabaho ng workshop na may madalas na langis at alikabok. Ang mga produktong ibinibigay namin ay bago at may matatag na pagganap at mahabang buhay ng serbisyo.
Batay sa aming praktikal na karanasan, ang Allen Bradley 1762-IR4 module ay may napakalawak na hanay ng mga aplikasyon. Kabilang sa mga pinakakaraniwang sitwasyon ang pagsukat ng temperatura at pagtukoy ng paglaban, tulad ng pagsubaybay sa temperatura sa mga linya ng produksyon ng pagkain at inumin, pagtuklas ng paglaban sa mga sistema ng paggamot ng tubig, pagkontrol sa temperatura sa mga linya ng conveyor ng pagmamanupaktura ng sasakyan, at pagsubaybay sa paglaban ng kagamitan sa mga pabrika ng tela at mga pabrika ng pag-print.
Hangga't may pangangailangan para sa RTD sensors o resistance input detection, at ito ay katugma sa MicroLogix series PLC, ang module na ito ang unang pagpipilian. Maaari itong tumpak na mangolekta ng mga signal ng temperatura at paglaban, i-convert ang mga analog signal sa mga digital na signal at ipadala ang mga ito sa PLC, na nagbibigay ng tumpak na suporta sa data para sa kontrol ng kagamitan. Kasabay nito, ang produkto ay abot-kayang presyo at may mataas na cost-effectiveness.
T: Ang Allen Bradley 1762-IR4 ba ay nangangailangan ng karagdagang power supply?
A: Hindi, hindi nito kailangan ng panlabas na power supply. Ito ay pinapagana ng expansion bus ng MicroLogix series PLC. Ang mga kable ay ginagawa gamit ang mga turnilyo, na madaling patakbuhin at kahit na ang mga baguhan ay maaaring mabilis na makakuha ng hang nito. Magbibigay din kami ng mga simpleng tagubilin sa pag-wire.
Q: Aling mga uri ng RTD sensor ang sinusuportahan?
A: Sinusuportahan namin ang iba't ibang uri ng RTD sensor gaya ng platinum, copper, nickel, nickel-iron, atbp. Parehong 2-wire, 3-wire at 4-wire RTD sensor ay maaaring magkatugma. Ang katumpakan ng pagtuklas ay mataas sa 25 ℃, at matutugunan nito ang tumpak na mga kinakailangan sa pagtuklas sa mga pang-industriyang site.
Q: Stable ba ang supply ng mga kalakal sa stock?
A: Para kay Allen Bradley 1762-IR4, ang supply ay stable. Umaasa kami sa mga logistics network na itinatag namin kasama ang mga domestic at international na kasosyo. Maging ito ay mga order sa domestic o sa ibang bansa, sa sandaling mailagay ang order, ang mga kalakal ay maaaring maipadala nang mabilis upang matiyak na ang mga kalakal ay magagamit on-site nang walang anumang pagkaantala.
Q: Kung ang module ay hindi gumana, maaari ba itong mabilis na masuri at malutas?
A: Ang module ay nilagyan ng LED status indicator light, na malinaw na nagpapakita ng power at channel status. Sinusuportahan din nito ang open-circuit at short-circuit detection. Sa kaso ng isang madepektong paggawa, ang problema ay maaaring mabilis na mahanap, na ginagawang maginhawa ang pagpapanatili. Maaari din kaming magbigay ng teknikal na suporta.
Ang 1762-IR4 ay sumusuporta sa 2-wire, 3-wire, at 4-wire RTD na koneksyon. Ang bawat paraan ng mga kable ay may iba't ibang katangian ng katumpakan.
2-wire na koneksyon:
3-wire na koneksyon:
4-wire na koneksyon:
Mga panuntunan sa paglaban sa lead:
Halimbawa ng isyu sa field:Gumamit ang isang customer ng 2-wire na koneksyon na may 25 metrong cable. Ang pagbabasa ay 3°C ang taas. Dahilan: Idinagdag ang paglaban sa lead sa pagsukat. Ayusin: Lumipat sa 3-wire na koneksyon. Ang pagbabasa ay bumalik sa tamang halaga.
Ang 1762-IR4 ay nagko-convert ng paglaban sa temperatura batay sa uri ng RTD. Ipinapakita ng talahanayang ito ang mga tipikal na halaga ng paglaban para sa platinum RTD sa mga karaniwang temperatura.
| Temperatura (°C) | Paglaban (Ω) - Platinum 100 | Paglaban (Ω) - Platinum 1000 |
|---|---|---|
| -50°C | 80.31Ω | 803.1Ω |
| -20°C | 92.16Ω | 921.6Ω |
| 0°C | 100.00Ω | 1000.0Ω |
| 20°C | 107.79Ω | 1077.9Ω |
| 40°C | 115.54Ω | 1155.4Ω |
| 60°C | 123.24Ω | 1232.4Ω |
| 80°C | 130.89Ω | 1308.9Ω |
| 100°C | 138.51Ω | 1385.1Ω |
| 120°C | 146.07Ω | 1460.7Ω |
| 150°C | 157.33Ω | 1573.3Ω |
| 200°C | 175.86Ω | 1758.6Ω |
Awtomatikong kinakalkula ng module ang temperatura mula sa mga halaga ng paglaban na ito. Walang manu-manong conversion ang kailangan. Piliin ang tamang uri ng RTD sa configuration ng software.
Ang 1762-IR4 ay may status LEDs para sa power at channel status. Ang mga LED ay nasa front panel, makikita kapag naka-install.
| Tagapagpahiwatig | Katayuan | Ibig sabihin | Aksyon |
|---|---|---|---|
| PWR | Berde | Pinapatakbo ang module at normal na gumagana. | Walang kinakailangang aksyon. |
| PWR | Naka-off | Walang kapangyarihan sa module. | Suriin ang kapangyarihan ng PLC. Suriin ang koneksyon sa backplane. |
| CH0 - CH3 | Berde | Na-configure ang channel at normal ang pagbabasa. | Walang kinakailangang aksyon. |
| CH0 - CH3 | Naka-off | Hindi na-configure o hindi ginagamit ang channel. | I-configure ang channel sa software. |
| CH0 - CH3 | Kumikislap (Berde) | Wala sa saklaw ang input signal. | Suriin ang RTD wiring. Suriin ang halaga ng paglaban. |
| CH0 - CH3 | Pula | May nakitang pagkakamali sa channel. | Lakas ng ikot. Kung nananatili ang pula, tingnan ang RTD kung bukas o maikli. |
Mga function ng diagnostic:
Ang Allen Bradley 1762-IR4 ay nangangailangan ng pagsasaayos ng software sa RSLogix 500. Sundin ang mga hakbang na ito upang i-set up ang module.
Mga hakbang sa pagsasaayos:
Mga parameter ng configuration:
| Parameter | Mga pagpipilian | Default |
|---|---|---|
| Uri ng RTD | Platinum 100, Platinum 500, Platinum 1000, Copper 10, Copper 100, Nickel 120, Nickel 200, Nickel-Iron 604 | Platinum 100 |
| Paraan ng mga kable | 2-wire, 3-wire, 4-wire | 3-wire |
| Mga Yunit ng Temperatura | °C o °F | °C |
| Salain | 50Hz o 60Hz | 60Hz |
Karaniwang pagkakamali sa pagsasaayos:Pagpili ng maling uri ng RTD. Kinakalkula ng module ang temperatura batay sa napiling uri ng RTD. Kung ang uri ay hindi tumutugma sa pisikal na sensor, ang pagbabasa ay magiging mali. Palaging i-verify ang uri ng sensor bago i-configure ang channel.
