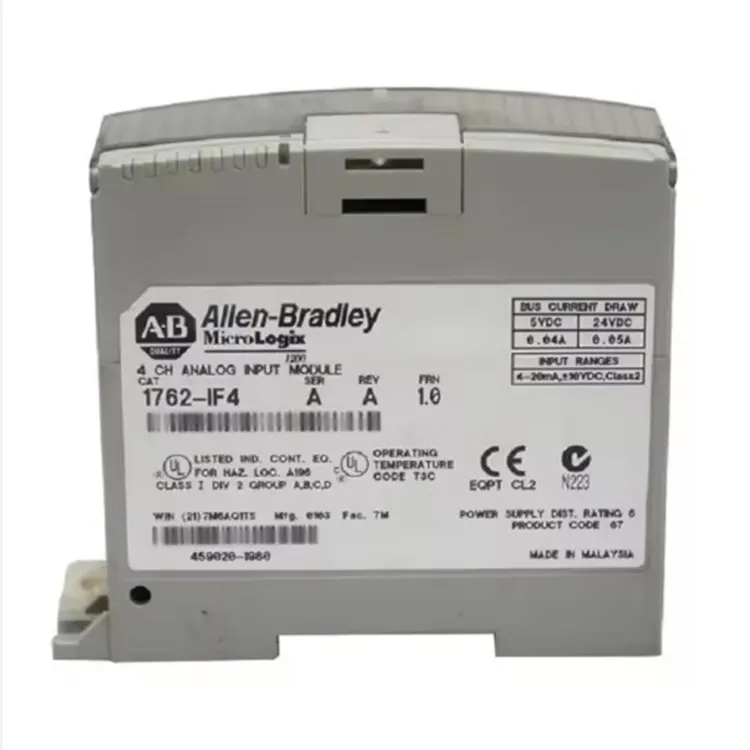

Iniaalok sa iyo ng Feimu Technology itong Allen Bradley 1762-IF4. Hindi ito responsable para sa pagsubaybay sa naka-on-off na status ng mga switch, ngunit partikular na idinisenyo upang basahin ang mga patuloy na pagbabago ng signal, tulad ng mga halaga na ipinadala ng mga transmiter ng presyon o ang mga pagbabasa na ipinapakita ng mga gauge ng temperatura. Kung kailangang malaman ng iyong kagamitan ang kasalukuyang presyon o temperatura, hindi ito magagawa kung wala ito. Mayroon kaming sapat na stock dito upang maiwasan mo na maghanap sa buong mundo para sa maliit na module na ito kapag pinapalawak ang functionality ng iyong kagamitan.
Ang Allen-Bradley 1762-IF4 ay isang compact na 4-channel differential analog input module na partikular na idinisenyo para sa MicroLogix 1100, 1200, at 1400 series na programmable logic controllers. Nagbibigay-daan ito sa pag-convert ng mga analog signal mula sa mga field sensor at transmitters sa mga digital signal, na nag-aalok ng 16-bit na resolution at mataas na katumpakan. Maaari itong independiyenteng i-configure bilang kasalukuyang o boltahe na input mode sa pamamagitan ng DIP switch at sumusuporta sa flexible na mga wiring para sa 2-wire, 3-wire, o 4-wire transmitter. Ito ay naka-install gamit ang DIN rail o panel mounting method, nakikipag-ugnayan sa controller sa pamamagitan ng dedikadong flat ribbon cable, madaling isama at palawakin, at may compact size, na malawakang ginagamit sa mga pang-industriya na application tulad ng process control, data acquisition, at mechanical equipment condition monitoring.
Ang Allen Bradley 1762-IF4 na ito ay maaaring sabay na makatanggap ng 4 na analog signal, maging ito ay mga signal ng boltahe o kasalukuyang signal. Maaari nitong pangasiwaan ang lahat ng ito, at sa pamamagitan ng software, maaari mong itakda kung ang bawat grupo ay nasa boltahe mode o kasalukuyang mode, na mas nababaluktot. Ang bilis ng conversion nito ay medyo mabilis, at ang katumpakan ay sapat. Maaari nitong ganap na matugunan ang mga pangangailangan ng pangkalahatang pagsukat sa industriya. Ang pinakamahalagang punto ay ang pagkakaroon nito ng pag-filter na function. Sa mga pabrika kung saan maingay ang elektrikal na kapaligiran, makakatulong ito sa iyong i-filter ang mga magulong interference wave na iyon, na tinitiyak na ang mga halaga ng presyon o temperatura na iyong nabasa ay stable at hindi nagbabago.
Kapag nagpapadala ng mga katumpakang electronic na maliliit na module na ito, ang pinakanakababahala na isyu ay ang mga poste ng koneksyon ay maaaring mabaluktot o ang mga gintong pin ay maaaring masira ng static na kuryente. Ang Feimu Technology ay may natatanging karanasan sa aspetong ito. Maglalagay muna tayo ng makapal na anti-static na bag sa ibabaw ng module na ito, pagkatapos ay ibalot ito ng bubble wrap, at sa wakas ay ilalagay ito sa isang makapal na karton na kahon. Sa kahon, pupunuin natin ito ng padding para matiyak na hindi man lang ito manginig. Hindi mahalaga kung ihahatid mo ito sa Americas o Europe, pagkatapos ng mahirap na paglalakbay na ito, magagarantiyahan ng aming packaging na mananatili itong buo. Kapag binuksan mo ito, ang mga terminal ng koneksyon ay tuwid pa rin at maaaring mai-install kaagad sa makina.
Ang Allen Bradley 1762-IF4 ay isang 4-channel na analog input module para sa MicroLogix 1100, 1200, at 1400 series. Kino-convert nito ang mga analog signal mula sa mga field sensor at transmitters sa mga digital na halaga para sa PLC.
| Parameter | Pagtutukoy |
|---|---|
| Modelo ng Produkto | Allen Bradley 1762-IF4 |
| Serye ng Produkto | MicroLogix Expansion Module |
| Bilang ng mga Input | 4 na channel (differential) |
| Mga Uri ng Input | Boltahe (0-10V, ±10V) / Kasalukuyan (0-20mA, 4-20mA) |
| Resolusyon | 15-bit na plus sign |
| Katumpakan | ±0.1% ng buong saklaw sa 25°C |
| Impedance ng Input | > 10 MΩ (voltage mode) / 250 Ω (kasalukuyang mode) |
| Uri ng Conversion | Sunud-sunod na approximation |
| Oras ng Pag-update | Tinatayang 50ms bawat channel |
| Isolation | Hindi nakahiwalay (1762-IF4I ay nagbibigay ng paghihiwalay) |
| Backplane Current Draw | 40mA sa 5V DC |
| Pagkawala ng kapangyarihan | Pinakamataas na 1.5W |
| Uri ng Pag-mount | DIN rail o panel mount |
| Mga Dimensyon (W x H x D) | 45mm x 100mm x 87mm |
| Operating Temperatura | 0°C hanggang 55°C |
| Temperatura ng Imbakan | -40°C hanggang 85°C |
| Kamag-anak na Humidity | 5% hanggang 95% (hindi nagpapalapot) |
| Mga Sertipikasyon | cULus, CE |
Ang 1762-IF4 ay sumusuporta sa parehong boltahe at kasalukuyang mga input. Ang bawat channel ay maaaring i-configure nang nakapag-iisa sa pamamagitan ng DIP switch sa module.
| Mode ng Pag-input | Setting ng DIP Switch | Saklaw ng Input | Karaniwang Aplikasyon |
|---|---|---|---|
| Boltahe | I-ON | 0-10V o ±10V | Mga transmiter ng presyon, mga sensor ng posisyon |
| Kasalukuyan | I-OFF | 0-20mA o 4-20mA | Mga transmiter ng temperatura, flow meter |
Paano i-configure:
Mga kable ng transmiter:
Ang 1762-IF4 ay may dalawang variant. Ang isa ay hindi nakahiwalay (1762-IF4). Ang isa ay nakahiwalay (1762-IF4I). Tinutulungan ka ng paghahambing na ito na piliin ang tamang modelo para sa iyong aplikasyon.
| Tampok | 1762-IF4 (Hindi nakahiwalay) | 1762-IF4I (Nakahiwalay) |
|---|---|---|
| Paghihiwalay ng channel | Walang paghihiwalay sa pagitan ng mga channel | Paghihiwalay sa pagitan ng mga channel at logic ground |
| Karaniwang boltahe ng mode | Limitado sa ±10V | Hanggang ±400V |
| Ang kaligtasan sa ingay | Mabuti para sa mga karaniwang application | Mas mainam para sa mga kapaligirang may mataas na ingay |
| Mga isyu sa ground loop | Posibleng problema sa maraming dahilan | Ang paghihiwalay ay nag-aalis ng mga loop sa lupa |
| Presyo | Mas mababang gastos | Mas mataas na gastos |
| Pinakamahusay para sa | Mga karaniwang pang-industriyang kapaligiran | Maingay na kapaligiran, malalayong sensor, iba't ibang potensyal sa lupa |
Kailan gagamitin ang bawat isa:
Ang 1762-IF4 ay nagbabalik ng mga hilaw na digital na bilang sa PLC. Ang mga bilang na ito ay dapat i-scale sa mga yunit ng engineering (gaya ng PSI, °C, o mA) sa programa ng PLC.
Mga hanay ng raw na bilang:
Halimbawa ng pag-scale (4-20mA hanggang PSI):
Ang 1762-IF4 ay may mga LED indicator sa front panel. Nagbibigay ang mga ito ng agarang impormasyon sa katayuan nang walang terminal ng programming.
| LED | Katayuan | Ibig sabihin | Aksyon |
|---|---|---|---|
| PWR | Berde | Pinapatakbo at normal na gumagana ang module. | Walang kinakailangang aksyon. |
| PWR | Naka-off | Walang kapangyarihan sa module. | Suriin ang kapangyarihan ng MicroLogix. Suriin ang koneksyon ng expansion cable. |
| CH0 - CH3 | Berde | Na-configure ang channel at normal ang pagbabasa. | Walang kinakailangang aksyon. |
| CH0 - CH3 | Naka-off | Hindi na-configure o hindi ginagamit ang channel. | I-configure ang channel sa RSLogix 500. |
| CH0 - CH3 | Kumikislap | Wala sa saklaw ang input signal. | Suriin ang mga kable ng sensor. Suriin ang saklaw ng sensor. |
Ang mga module ng Allen Bradley 1762-IF4 ay karaniwang peke. Gamitin ang mga pagsusuring ito upang i-verify ang pagiging tunay.
Kung ang module ay nagpapakita ng mga maling pagbabasa o ang mga LED ay kumikilos nang abnormal, maghinala ng isang pekeng. Makipag-ugnayan sa Feimu Technology na may mga larawan para sa pagpapatunay.
Ang module na ito ay isang hindi nakahiwalay na uri, na may mas mababang gastos at angkop para sa malalaking hindi mataas na boltahe na interference na kapaligiran. Habang ang 1762-IF4I ay nagbibigay ng electrical isolation sa pagitan ng mga channel at sa pagitan ng mga channel at ng logic ground, na nag-aalok ng mas malakas na kakayahan sa anti-interference, ito ay angkop para sa mga sitwasyong may kumplikadong signal grounding o mataas na common-mode na boltahe, at kadalasan ay may mas mataas na presyo.
Ito ay isang karaniwang pagsasaayos pa rin at walang direktang itinigil na kapalit. Maaari ka lamang bumili ng orihinal o disassembled na mga bahagi.
Karaniwang hindi kasama sa packaging ang mga extension cable para sa pagkonekta sa PLC. Kailangan mong bilhin ang mga cable nang hiwalay batay sa bilang ng mga expansion slot.
Ito ay karaniwang sumusunod sa mga pamantayan tulad ng cULus (North American certification), CE (European conformity).
