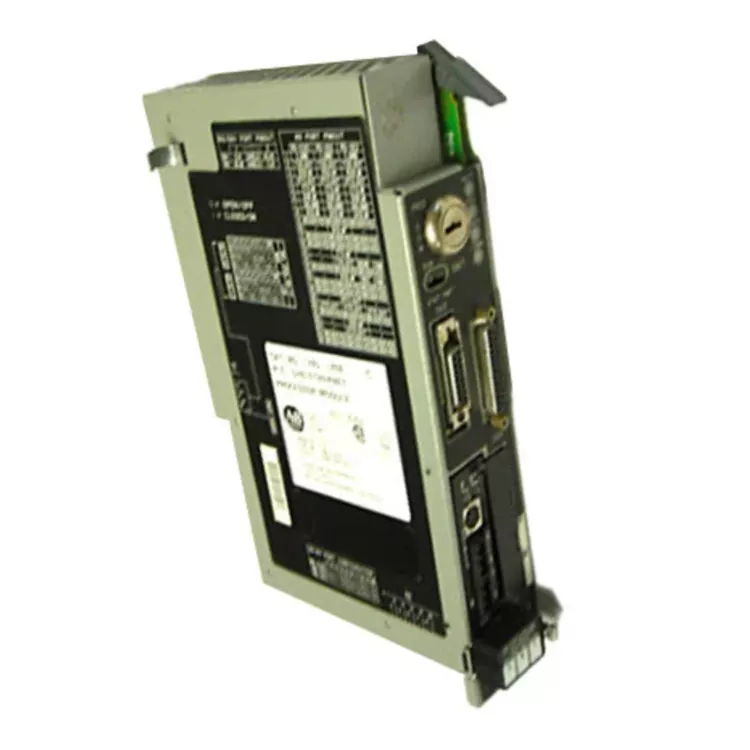

Allen Bradley 1785 L40E

Ang Allen Bradley 1785 L40E ay nilagyan ng 48K program memory at may independiyenteng interface ng komunikasyon sa Ethernet. Ito ay katugma sa DH+ at remote na IO networking at sumusuporta sa malaking-capacity point control. Isa ito sa ilang mga high-end na modelo na may network port sa serye ng PLC 5. Ito ay malawakang ginagamit sa malakihang lumang sistema ng awtomatikong kontrol sa mga industriya tulad ng chemical engineering, power plant, metalurhiya, at mga sasakyan. Bilang isang senior cross-border na pang-industriyang supplier, ang Feimu Technology nakatuon sa class out of print production module, screening, pagsubok at supply ng compatibility ng mga kagamitan sa seguridad, stable na komunikasyon, paggamit ng computer.

Proseso ng Pag-install

Power check:

I-off ang power supply ng PLC system at kumpirmahin na ang rack at linya ng komunikasyon ay nasa ligtas na estado.

I-install ang processor module:

Ipasok ang Allen Bradley 1785 L40E PLC - 5 katumbas na rack slot, fixed module at kumonekta pabalik.

Mga linya ng komunikasyon sa koneksyon:

Batay sa pangangailangan ng system para sa pagkonekta ng Ethernet at DH + o Remote I/O na interface ng komunikasyon.

Power on Test:

Buksan ang power supply, suriin ang CPU status indicator light, siguraduhin na ang module ay normal na boot.

Configuration ng application:

Gamitin ang RSLogix 5 upang ikonekta ang processor, i-download ang programa at suriin ang I/O at mga parameter ng komunikasyon.

Patakbuhin ang pagsubok:

Pagpapatunay ng komunikasyon ng PLC at mga function ng kontrol para sa pagpapatupad ng programa at site, kumpirmahin ang normal na operasyon ng system.

FAQ

Q1. Anong data ang kailangang i-back up bago palitan?

Programa ng gumagamit ng PLC;

Mga file ng talahanayan ng data;

Mga parameter ng pagsasaayos ng I/O;

Mga setting ng network ng komunikasyon;

Mga file ng pagsasaayos ng processor.

Q2. Aling mga paraan ng komunikasyon ang sinusuportahan?

Suportahan ang Ethernet, DH+ (Data Highway Plus), Remote I/O, at RS-232/422/423 serial communication. Maaari itong kumonekta sa itaas na computer, remote na I/O at iba pang mga automation device.

Q3. Anong programming software ang ginagamit?

Gamitin ang RSLogix 5 upang lumikha, mag-upload, mag-download at masubaybayan ang programa, at gamitin ang RSLinx para sa configuration ng komunikasyon.

Q4. Paano mag-troubleshoot kapag nabigo ang komunikasyon sa PLC?

Suriin ang koneksyon sa cable ng komunikasyon ng Ethernet/DH+;

Kumpirmahin ang setting ng address ng network node;

Suriin ang configuration ng driver ng RSLinx;

Kumpirmahin kung ang CPU status indicator light ay normal;

Suriin ang module ng komunikasyon at configuration ng parameter ng network.

Q5. Paano haharapin kapag naka-on ang CPU fault light?

Suriin ang processor fault code;

Kumpirmahin kung mayroong anumang mga error sa programa;

Suriin ang katayuan ng baterya;

Subukang i-reload ang wastong programa;

Kung kinakailangan, magsagawa ng pagsusuri sa diagnostic ng CPU.

Teknikal na Pagtutukoy

Pangunahing kalamangan

1. Pinagsamang komunikasyon sa Ethernet

Sinusuportahan ang pang-industriyang koneksyon sa Ethernet, pinapadali ang pagpapalitan ng data sa mga upper computer, monitoring system, at iba pang kagamitan sa automation.

2. Tugma sa PLC-5 control architecture

Maaaring direktang gamitin para sa pagpapanatili ng mga umiiral na sistema ng PLC-5, na binabawasan ang mga gastos sa pag-upgrade ng kagamitan.

3. Napakahusay na kakayahan sa pamamahala ng I/O

Sinusuportahan ang malakihang digital at analog na pagpapalawak ng I/O, na angkop para sa mga kumplikadong aplikasyon ng kontrol.

4. Multi-network na suporta

Tugma sa Ethernet, DH+, at Remote I/O na paraan ng komunikasyon, na nagpapahusay sa flexibility ng pagsasama ng system.

5. Pinapalawak ang buhay ng kagamitan

Angkop bilang kapalit na bahagi para sa mga lumang sistema ng PLC-5, na tumutulong sa pagpapanatili ng tuluy-tuloy na operasyon ng mga kagamitan sa produksyon.

Mga patlang ng aplikasyon

Pangunahing inilapat ang Allen Bradley 1785 L40E sa:

Kontrol ng linya ng produksyon ng automation

Mga kagamitan sa paggawa ng sasakyan

Mga sistema ng makinarya sa packaging

Mga factory data acquisition system

Mga kagamitan sa pagkontrol sa proseso

Mga proyekto sa pagpapanatili ng lumang sistema ng PLC-5

Karaniwang aplikasyon:

Ikinokonekta ang PLC control system at ang upper monitoring equipment sa pamamagitan ng Ethernet network para makamit ang production data transmission at equipment monitoring status.

Bakit tayo ang pipiliin?

Pagkatapos-benta at serbisyo

Magbigay ng:

Pagkumpirma ng pagiging tugma ng produkto

Patnubay sa pag-install ng sistema ng PLC-5

Suporta sa pagsasaayos ng komunikasyon ng Ethernet

Gabay sa pag-debug ng RSLogix 5

Suporta sa pagsusuri ng pagkakamali

Sertipikasyon at katiyakan sa kalidad

Proseso ng pagsubok ng produkto: Visual na inspeksyon

Pagkumpirma ng bersyon ng modelo at hardware

Power startup test

Pagsubok sa katayuan ng pagpapatakbo ng CPU

Pagsubok sa komunikasyon ng Ethernet/DH+

Pagsubok sa pagbasa at pagsulat ng programa ng RSLogix 5

Pangmatagalang pagsubok sa katatagan ng operasyon

Probisyon sa paghahatid: Mga rekord ng inspeksyon ng produkto; Mga pisikal na larawan; Mga rekord ng inspeksyon sa packaging

Mga totoong kaso at pagsusuri ng customer

Ang auxiliary control system ng isang thermal power plant ay nagpatibay ng PLC-5 Ethernet architecture. Ang pangunahing control unit ng Allen Bradley 1785 L40E na may edad na at hindi gumagana, at mahirap makahanap ng maaasahang mga supplier sa buong network. Ang Feimud Technology ay nagbigay ng buong inspeksyon ng mga orihinal na magagandang produkto, na ganap na katugma sa orihinal na programa at pagsasaayos ng network, at nalutas ang pagkabigo ng kagamitan sa isang pagkakataon, na tinitiyak ang tuluy-tuloy na ligtas na produksyon ng power plant.

Power plant automation engineer: Ang lumang CPU na may mga network port ng L40E ay napakahirap. Kung ikukumpara sa marami pang iba, tanging ang suplay ng Feimud ang maaasahan. Ang komunikasyon sa makina ay matatag, at ang mga ulat ng inspeksyon ay kumpleto.
