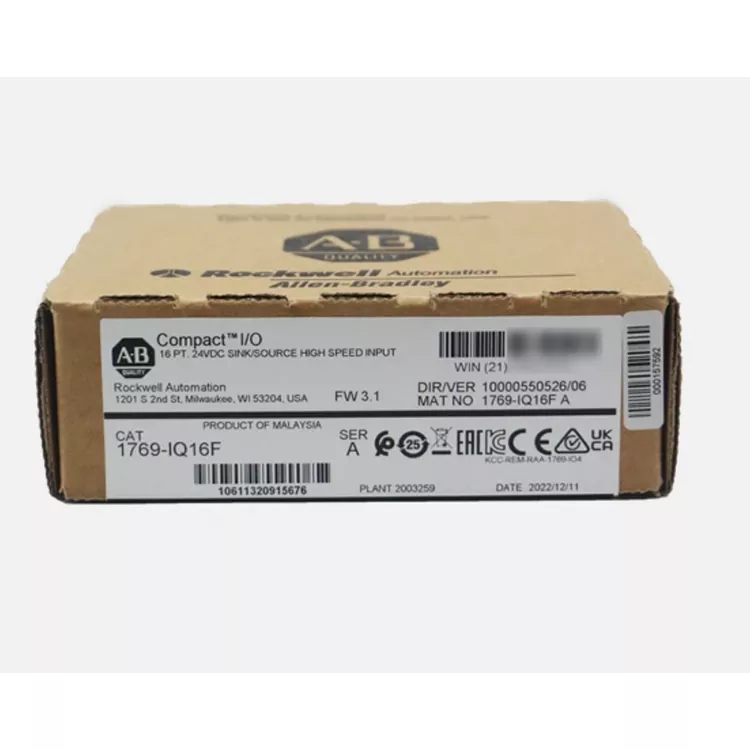

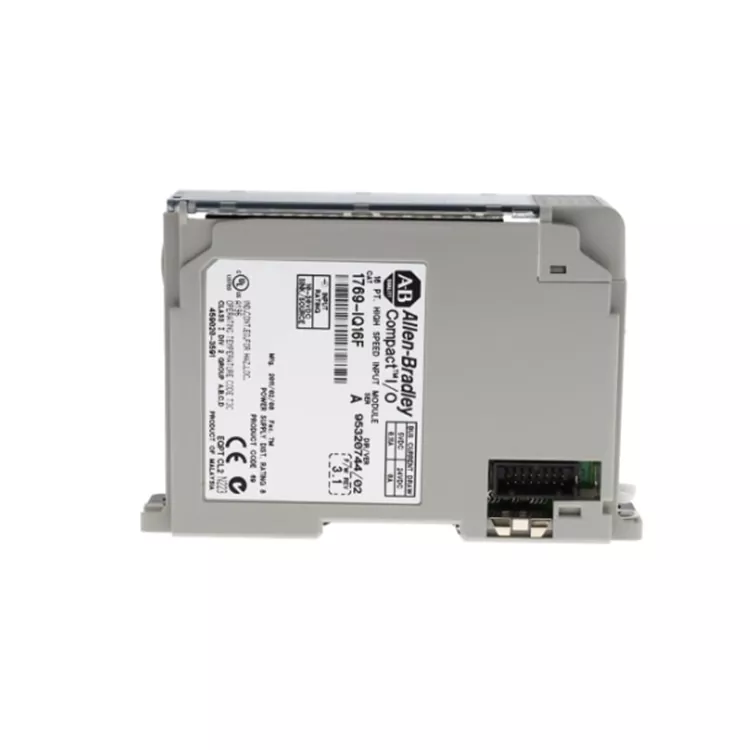

Allen Bradley 1769 IQ16F

Ang Allen Bradley 1769 IQ16F ay isang 16-channel na high-speed DC digital input module, na tumutuon sa high-speed signal acquisition. Ito ay tiyak na kumukuha ng mga high-frequency na signal tulad ng proximity switch, photoelectric switch, at high-speed pulse, at malawak na tugma sa mga kasalukuyang kagamitan sa linya ng produksyon sa mga industriya ng packaging, conveying, at automation processing sa ibang bansa. Ang Feimu Technology ay malalim na nakatuon sa larangan ng kontrol sa industriya ng dayuhang kalakalan, at isa itong maaasahang pandaigdigang tagapagtustos ng spare parts.

Ang lahat ng mga papasok na module ay sumasailalim sa by-channel speed measurement sampling + backplane bus online aging detection, na mahigpit na sinusuri ang abnormal na pagtugon, nakatagong pagkawala, mga problema sa pagpapanatili at pagsasaayos, at maaaring direktang palitan nang walang pag-debug sa pagdating, na perpektong nakakatugon sa mga pangangailangan ng mabilis na pagpapatuloy ng produksyon at kagyat na pagpapanatili ng mga pabrika sa ibang bansa.

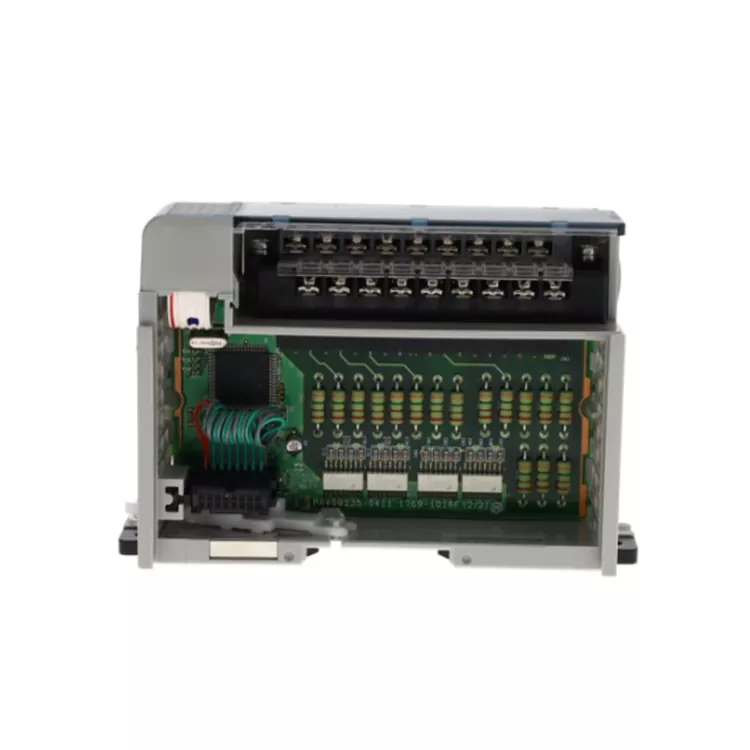

Panloob na istraktura

Ang Allen Bradley 1769 IQ16F ay isang high-speed digital input module ng CompactLogix 1769 series. Sa panloob, pinagtibay nito ang isang istraktura ng high-speed input acquisition + signal isolation + data processing + bus communication. Ito ay ginagamit para sa mabilis na pagbabasa ng 24V DC switch signal sa field.

Binubuo ito ng mga sumusunod na sangkap:

Input terminal interface, input protection circuit, photoelectric isolation circuit, high-speed signal processing unit, microprocessor control unit, 1769 bus communication interface, power management circuit.

Field 24V DC input signal → Input terminal interface → Protection/filtration circuit → Photoelectric isolation circuit → High-speed signal processing unit → Data processing module → 1769 bus interface → CompactLogix controller

Pangunahing kalamangan

Mataas na bilis ng kakayahang tumugon: Angkop para sa mabilis na pagbabago ng mga signal ng pag-input, pagpapahusay sa bilis ng pagtugon ng kontrol ng kagamitan.

16-point high-density input: Sinusuportahan ng isang module ang koleksyon ng maramihang DC signal, na nakakatipid ng control cabinet space.

Disenyo ng pagiging maaasahan sa industriya: Iniangkop sa pangmatagalang operating environment ng mga automated na site.

Tugma sa CompactLogix system: Direktang isinama sa 1769 control platform.

Madaling pagpapanatili: Modular na istraktura, simpleng pag-install at pagpapalit.

Mahalagang mga parameter

Bakit Kami Piliin

Kapag ang karamihan sa mga supplier sa market ay nagsasagawa lamang ng simpleng pag-uuri-uri ng hitsura, ang Feimu Technology, bilang isang pandaigdigang supplier ng mga hindi na ipinagpatuloy na spare parts ng AB, ay nagtatag ng mga eksklusibong pamantayan sa pagsubok para sa mga high-speed input module gaya ng Allen Bradley 1769 IQ16F.

Inaalis namin ang mga inayos at inayos na bahagi na may luma nang mga channel o abnormal na mga tugon. Bago umalis ang bawat module sa bodega, nakumpleto ang pag-verify ng backplane bus. Isinasagawa ang 16-channel na pagsubok sa punto-de-point na may power-on, at ang mga potensyal na on-site na madalas na mga panganib tulad ng pagtanggal ng signal at lag ng pagtugon ay iniiwasan nang maaga. Ang mga kumpletong talaan ng pagsubok ay ibinibigay kasama ng mga kalakal.

Ito ay katugma sa mga proseso ng pagkuha ng proyekto sa ibang bansa, sumusuporta sa maramihang mga internasyonal na channel ng transportasyon, at maaaring magbigay ng kumpletong hanay ng mga dokumento ng customs. Malalim na nakatuon sa pagpapanatili ng mga lumang Compact I/O system, maaari itong magbigay ng mga pangunahing teknikal na sanggunian upang matulungan ang mga customer na mabilis na mahawakan ang mga pagkabigo sa pagkuha ng signal at mabawasan ang hindi planadong mga pagkawala ng downtime sa pinakamaraming lawak.

Mga patlang ng aplikasyon

1. Awtomatikong linya ng produksyon

2. Makinarya sa packaging

3. Mga robot at kagamitan sa pagpupulong

4. Sistema ng paghahatid

5. Mga kagamitan sa makina

Kaso at pagsusuri ng customer

Ang isang pabrika ng linya ng pagpupulong ng packaging sa ibang bansa ay nagkaroon ng abnormal na tugon sa ilang mga channel ng 1769 IQ16F module. Ang mga high-speed signal ay hindi nakolekta nang maayos, at ang linya ng produksyon ay madalas na nag-uulat ng mga error. Binili ng customer ang kwalipikadong orihinal na module mula sa Feimu Technology at nakumpleto ang pagpapalit sa pamamagitan ng cross-border na paghahatid. Ang lahat ng mga signal ng channel ay nakolekta nang matatag, at ang kagamitan ay bumalik sa normal na operasyon.

Pagsusuri ng customer: Mahirap pumili ng mataas na kalidad na mga module ng pag-input. Ang direktang pag-install ng naihatid na module ay nalutas ang isang serye ng mga problema na dulot ng pagkolekta ng pagtagas ng signal.

FAQ

Q1. Aling mga signal ang pangunahing kinokolekta?

Mga signal ng photoelectric sensor;

Proximity switch signal;

Limitahan ang mga signal ng switch;

High-speed detection trigger signal;

Mga signal ng feedback sa katayuan ng kagamitan.

Q2. Ano ang mga pagkakaiba sa ordinaryong digital input modules?

Allen Bradley 1769 IQ16F mas mabilis na kakayahan sa pagtugon sa pag-input, na angkop para sa mabilis na pagbabago ng pagkuha ng signal, ay maaaring mabawasan ang epekto ng PLC scan cycle sa pagtuklas ng signal.

Q3. Ano ang nagiging sanhi ng hindi matatag na signal ng pag-input?

Hindi matatag na supply ng kuryente ng sensor;

Maling input wiring;

Electromagnetic interference sa linya ng signal;

Hindi magandang saligan;

Ang dalas ng input na lumalampas sa mga kinakailangan sa aplikasyon.

Q4. Ano ang mga karaniwang pagkakamali?

Hindi makatugon ang mga input point;

Maling na-trigger ang mga signal ng input;

Hindi makilala ng PLC ang module;

Ang status ng channel ay abnormal;

Kabiguan sa komunikasyon.

Q5. Maaari ba itong konektado sa mga encoder?

Maaari itong gamitin para sa pantulong na pagkolekta ng signal ng ilang mga encoder, ngunit para sa high-speed na feedback sa posisyon at high-speed na pagbibilang ng mga application, inirerekumenda na pumili ng nakalaang high-speed counting module ayon sa mga kinakailangan sa dalas.
