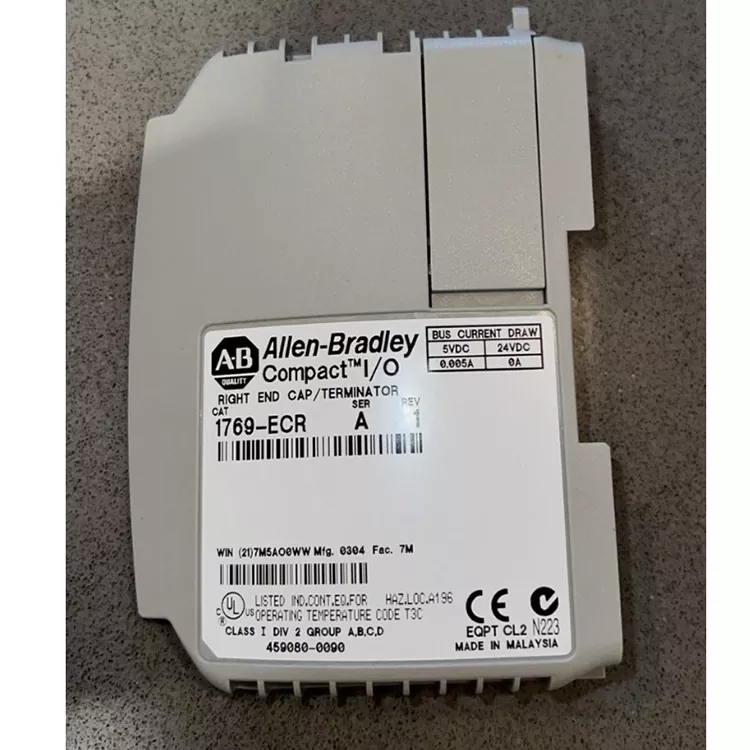

Allen Bradley 1769 ECR

Matatagpuan ang Allen Bradley 1769 ECR sa kanang bahagi ng 1769 I/O module at ginagamit upang kumpletuhin ang pagtutugma ng FlexBus bus terminal, na tinitiyak ang integridad ng mga signal ng backplane. Malawak itong ginagamit sa pagmamanupaktura sa ibang bansa, paggamot ng tubig, at kagamitan sa automation ng imbentaryo ng packaging. Bilang isang propesyonal na supplier na nagta-target sa mga merkado sa ibang bansa, nakumpleto ng Feimu Technology ang backplane identification at pag-detect ng koneksyon sa bus para sa lahat ng paparating na produkto. Sinasala nito ang mga kalakal na may luma o nasira na mga contact at mga refurbished. Kapag natanggap, ang mga produktong ito ay maaaring direktang tipunin at gamitin sa pabrika, na nakakatugon sa mga kinakailangan para sa mabilis na pagkumpuni at pagpapalit ng mga pabrika sa ibang bansa.

Mga Pangunahing Parameter

Pamamaraan sa Pag-install

1. Ang system confirmation at Allen Bradley 1769 ECR at CompactLogix 1769 Compact I/O system matching.

2. Idiskonekta ang power para i-shut down ang power controller at I/O system, iwasan ang power operation.

3. Tukuyin ang posisyon ng pag-install at i-install ang ECR 1769 sa buong 1769 ang pinaka kanang bahagi ng dulo ng I/O module group.

4. Ang koneksyon ng module - 1769 bus connector, ay magtutulak at magla-lock ng fixed end cover module.

5. Suriin ang estado ng pag-install upang kumpirmahin ang takip at ang huling isang I/O module na malapit na konektado, ang card buckle lock ay normal.

6. Para ibalik ang power supply, pinapagana ang system sa check CompactLogix controller at I/O state.

7. Ang pagpapatunay ng function upang matiyak na matukoy mo ang I/O controller ay maayos na na-configure, ang sistema ng komunikasyon at ang katayuan sa pagtakbo sa normal.

Ang sentral na tungkulin

1769 I/O bus terminal protection: naka-install sa system sa pinakakanan, kumpletuhin ang koneksyon sa terminal ng system ng bus.

Garantiyahan ang katatagan ng komunikasyon: upang maiwasan ang mga anomalya sa komunikasyon ng Compact I/O bus na dulot ng bukas sa dulo.

Pasimplehin ang extension ng system: angkop para sa modular na pag-install ng system ng CompactLogix.

Madaling pagpapanatili: simpleng istraktura, mabilis na pag-install at pagpapalit.

FAQ

Q1. Kung mapabilang sa mga module ng I/O?

Ito ay hindi. Ang Allen Bradley 1769 ECR ay hindi nagbibigay ng digital, analog o function ng komunikasyon, ay ginagamit lamang upang protektahan ang istraktura ng system at ang terminal ng bus.

Q2. Kung walang pag-install, maaaring magkaroon ng ano ang epekto?

Maaaring hindi maitama ng 1769 I/O bus ang pagwawakas, maaaring maging sanhi ng hindi matukoy ng controller ang configuration ng I/O, pagbubukod sa komunikasyon o pagkabigo ng system.

Q3. Kapag nag-install, kailangan mo ba ang configuration ng software?

Hindi kailangang paghiwalayin ang configuration ng software. Ito ay kabilang sa bahagi ng terminal ng hardware, awtomatikong nakumpleto ng system ang koneksyon ng bus pagkatapos tama ang pag-install.

Q4. Maaari ba itong mai-install habang naka-on?

Hindi inirerekomenda. I-install o alisin ang dating dapat isara ang supply ng kuryente ng system, iwasan ang module ng pinsala o mga anomalya ng control system.

Q5. Paano matukoy kung normal ang pag-install?

Suriin kung ang module ay matatag na naipasok, kung ang mga konektor ay ganap na nakakonekta, at kumpirmahin na ang I/O system ay walang mga fault sa pamamagitan ng CompactLogix controller diagnosis.

Bakit tayo ang pipiliin

Nakatuon kami sa pandaigdigang supply ng kakaunting ekstrang bahagi para sa serye ng Rockwell Compact I/O, mahigpit na kinokontrol ang mga pinagmumulan ng supply, at pinipigilan ang mga pekeng at inayos na produkto mula sa pag-agos palabas. Ang bawat item ay may kasamang test record at sumusuporta sa maraming channel ng international logistics. Maaari itong itugma sa isang kumpletong hanay ng mga dokumento ng customs sa kalakalan sa ibang bansa. Pamilyar kami sa mga sitwasyon sa pagpapanatili ng kagamitan sa ibang bansa at makakapagbigay kami ng mga pangunahing teknikal na sagot para matulungan ang mga customer sa ibang bansa na mabilis na mahawakan ang mga ulat ng error sa terminal ng bus at mabawasan ang downtime ng kagamitan.

Mga patlang ng aplikasyon

Mga linya ng produksyon ng automation ng industriya

Mga kagamitan sa makinarya sa packaging

Mga sistema ng kontrol sa mekanikal na kagamitan

Mga sistema ng paghahatid ng materyal

Mga proyekto sa pagsasaayos at pagpapanatili ng industriya

Mga kaso at pagsusuri ng customer

Ang isang pabrika sa ibang bansa na pagmamanupaktura ay nagkaroon ng pinsala sa kanang dulo ng takip sa pangkat ng I/O, at ang system ay patuloy na nag-uulat ng mga pagkakamali sa backboard. Hindi makilala ng I/O site. Binili ng Fumei Technology ang orihinal na 1769 ECR at nakumpleto ang pag-install sa pamamagitan ng cross-border na paghahatid. Ang komunikasyon sa backboard ay bumalik sa normal, at ang kasalanan ay direktang inalis.

Customer: Mahirap bumili ng maaasahang orihinal na mga takip ng terminal sa merkado. Ang direktang pagtanggap sa mga ito ay nagbibigay-daan sa amin na gamitin ang mga ito. Nakatulong ito sa amin na lutasin ang mahirap na problema ng mga ulat ng error sa backboard ng I/O.

Paraan para sa pagtukoy ng pagiging tunay pagkatapos matanggap

1. Suriin ang mga label ng produkto

Kumpirmahin ang pagkakakilanlan ng modelo bilang Allen Bradley 1769 ECR.

Tingnan ang logo ng Allen Bradley/Rockwell Automation, mga font, kalidad ng pag-print ng label.

Suriin ang impormasyon ng modelo ay pare-pareho sa purchase order.

2. Suriin ang proseso ng hitsura

Suriin ang kulay ng shell ng module, gilid, buckle at mga detalye ng amag.

Suriin kung may anumang muling pag-spray, saklaw ng label, pagkakalansag o mga marka ng pagkumpuni.

Ang tunay na produkto ay karaniwang may regular na pagkakagawa, walang halatang burr, deformation o splicing marks.

3. Suriin ang istraktura ng koneksyon

Suriin kung ang mga terminal ng koneksyon ng 1769 bus ay kumpleto na.

Kumpirmahin na walang baluktot, oksihenasyon at ablation ng connecting pin.

Suriin kung normal ang mekanismo ng clasp.

4. Pag-verify ng pagtutugma ng pag-install

I-install ang 1769 ECR sa pinakakanang posisyon ng CompactLogix 1769 I/O system.

Suriin kung mahigpit na nakakonekta ang module sa katabing I/O module.

Kumpirmahin na ang istraktura ng system ay na-install nang tama.

5. I-verify ang pagpapatakbo ng system

Suriin ang katayuan ng controller ng CompactLogix pagkatapos i-on.

I-verify na walang abnormal na alarma sa configuration ng I/O.
