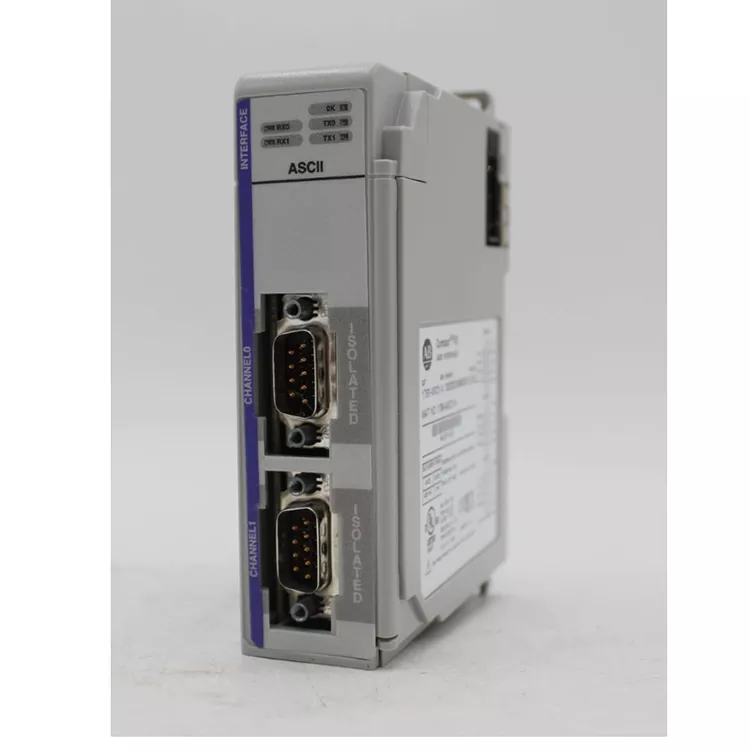

Allen Bradley 1769 ASCII

Allen Bradley 1769 ASCII ay nagbibigay-daan sa pagpapalitan ng data sa pagitan ng PLC at serial port device gaya ng mga barcode scanner, weighing instrument, at printer. Ito ay malawakang ginagamit sa overseas packaging, logistics, at manufacturing inventory automation equipment. Bilang isang propesyonal na supplier na nakaharap sa merkado sa ibang bansa, nakumpleto na ng Femu Technology ang lahat ng port transceiver at bus stability testing ng mga module ng storage, na-screen ang luma na interface, maintenance at renovation na mga produkto, at ang mga produkto ay maaaring direktang palitan sa makina pagdating ng mga ito, na nakakatugon sa mga pangangailangan ng mga pabrika sa ibang bansa para sa mabilis na pagkumpuni.

Halaga ng aplikasyon

Ang pangunahing halaga ng Allen Bradley 1769 ASCII ay ang tulungan ang mga enterprise na mabilis na ikonekta ang mga tradisyunal na ASCII device sa modernong CompactLogix automation system nang hindi pinapalitan ang mga serial port device, binabawasan ang mga gastos sa pag-upgrade ng equipment at pinapahusay ang compatibility ng system.

Mga Pangunahing Kalamangan

Pagkakakonekta ng serial device: Suportahan ang mga CompactLogix system para makipag-ugnayan sa mga external na device ng ASCII.

Flexible na pangongolekta ng data: nababasa nito ang bar code, data ng instrumento, impormasyon ng kagamitan sa pagtuklas, atbp.

Binabawasan ang mga external na device na conversion: Maaaring isama ang mga tradisyonal na serial device nang hindi nangangailangan ng karagdagang mga serial port converter.

Mataas na pagiging tugma: Angkop para sa iba't ibang pang-industriya na larangan ng mga aparatong komunikasyon ng ASCII.

Madaling pagpapanatili: Angkop para sa pagpapalawak ng mga serial function ng komunikasyon ng mga kasalukuyang CompactLogix system.

Mahalagang mga parameter

Panloob na Istruktura

Ang Allen Bradley 1769 ASCII ay isang serial communication module ng CompactLogix 1769 series. Ang panloob na istraktura nito ay pangunahing binubuo ng serial communication interface, data processing unit, 1769 bus interface, power management at protection circuits, na ginagamit upang i-convert ang ASCII data gamit ang PLC control system.

Proseso ng Paghahatid ng Data

ASCII external device → Serial interface circuit → Communication processing unit → 1769 bus interface → CompactLogix controller

Proseso ng Inspeksyon

1. Visual na inspeksyon → Suriin kung kumpleto ang casing, interface, terminal at label ng module.

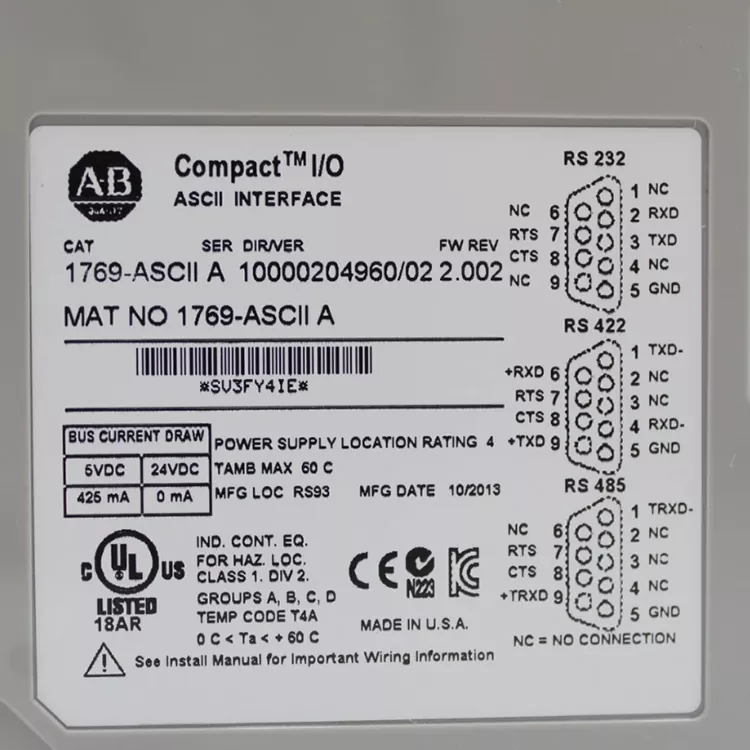

2. Pag-verify ng modelo → Kumpirmahin na ang modelo ng nameplate, impormasyon ng serye ay naaayon sa pagkakasunud-sunod.

3. Suriin ang interface → Suriin kung ang serial port interface at ang 1769 bus connector ay hindi nasira.

4. Power-up test → I-install sa 1769 system para tingnan kung normal ang status indicator.

5. Pagsubok sa komunikasyon → Ikonekta ang ASCII device para i-verify ang serial port data transceiver function.

6. Pag-verify ng software → Suriin kung normal na makilala ng controller ng CompactLogix ang module at ang katayuan ng pagpapalitan ng data.

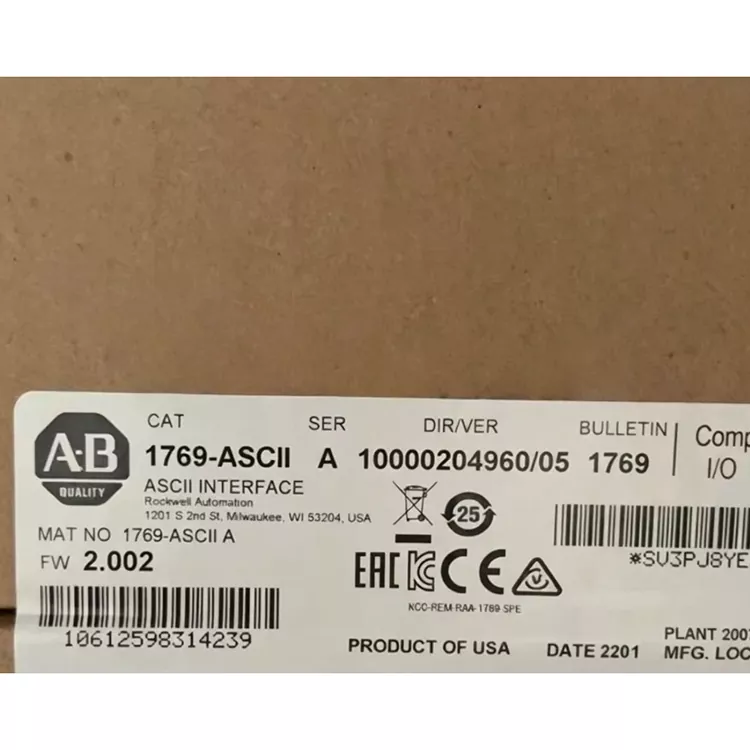

7. I-record at packaging → Kumuha ng mga larawan ng pisikal na bagay, nameplate at proseso ng pagsubok, kumpletuhin ang talaan ng inspeksyon at pagkatapos ay i-package at ipadala.

Mga Lugar ng Application

1. Packaging Automation Equipment

Ikonekta ang mga barcode scanner, label printer, atbp. na mga device;

Napagtanto ang pagkakakilanlan ng produkto, pagsubaybay sa data at pagtatala ng impormasyon ng produksyon.

2. Mga Linya sa Produksyon ng Paggawa

Palitan ng data gamit ang mga instrumento sa pagtuklas, kagamitan sa pagsubok;

Kolektahin ang data ng pagsukat sa panahon ng proseso ng produksyon upang mapabuti ang kakayahan sa pamamahala ng automation.

3. Ang sistema ng pagtimbang at pagsukat

Ikonekta ang electronic scale, weighing module at instrumento sa pagsukat;

Ipadala ang timbang o resulta ng pagsubok sa PLC system para makontrol.

4. Logistics Transportation System

Ginagamit para sa komunikasyon ng data ng mga baril sa pag-scan, mga aparatong RFID, kagamitan sa pag-print;

Napagtanto ang pagsubaybay sa materyal at awtomatikong kontrol sa pag-uuri.

5. Mga Proyekto sa Pag-upgrade ng Kagamitan

Ikonekta ang mga lumang RS-232/RS-485 ASCII na device sa CompactLogix system;

Bawasan ang mga gastos sa pagpapalit ng kagamitan at pagbutihin ang pagiging tugma ng system.

6. Automatic Test Equipment (ATE)

Ikonekta ang mga instrumento sa pagsubok, kagamitan sa pagsusuri;

Napagtanto ang awtomatikong pagkolekta ng data ng pagsubok at pamamahala ng kalidad ng produksyon.

Tunay na Kaso at Pagsusuri ng Customer

Ang isang pabrika ng packaging sa ibang bansa ay nagkaroon ng Allen Bradley 1769 ASCII module failure, at ang data ng instrumento ay hindi ma-upload sa PLC, na naging dahilan upang huminto ang buong linya ng produksyon. Binili ng customer ang Fuming Technology para sa aktwal na pagsubok ng orihinal na module, nakumpleto ang pagpapalit sa pamamagitan ng cross-border na paghahatid, at ang serial data transmission ay nagpatuloy nang matatag, na ibinalik ang kagamitan sa normal na produksyon.

Customer: Ang ekstrang bahagi ng serial communication na ito ay napakahirap, ngunit ang Fuming Technology ay hindi lamang nagbibigay ng supply source, ngunit sumasailalim din sa kumpletong inspeksyon bago ipadala, na tumutulong sa aming mabilis na maibalik ang serial data communication ng kagamitan.

Bakit tayo ang pipiliin

Tumutok sa pandaigdigang supply ng kakaunting ekstrang bahagi para sa serye ng Rockwell Compact I/O, mahigpit na kontrolin ang mga pinagmumulan ng supply, at pigilan ang mga peke at inayos na produkto mula sa pag-agos palabas. Ang bawat item ay may kasamang test record, sumusuporta sa multi-channel na internasyonal na logistik, at maaaring ipares sa isang kumpletong hanay ng mga dokumento sa customs sa kalakalan sa ibang bansa. Pamilyar sa mga sitwasyon sa pagpapanatili ng kagamitan sa ibang bansa, maaaring magbigay ng mga pangunahing teknikal na sagot, makakatulong sa mga customer sa ibang bansa na mabilis na malutas ang mga pagkabigo sa komunikasyon sa serial port, at bawasan ang downtime ng kagamitan.

FAQ

Q1. PLC CPU ba ito? Ito ay hindi. Ito ay kabilang sa module ng interface ng komunikasyon, kailangang gamitin kasabay ng controller ng CompactLogix.

Q2. Anong uri ng suporta sa kagamitan?

Maaaring konektado upang suportahan ang ASCII serial communication equipment, tulad ng barcode scanner, printer, weighing equipment, serial port, instrumentation at iba pa.

Q3. Paano i-troubleshoot ang mga anomalya sa komunikasyon?

Suriin ang serial connection mode, mga parameter ng komunikasyon (baud rate, data bits, stop bits, parity), kagamitan at configuration ng protocol ng komunikasyon ng PLC program.

Q4. Kapag ang pag-install, kailangan mong bigyang-pansin?

Dapat na patayin ang kapangyarihan bago i-install, siguraduhin na ang posisyon ng pag-install ng module at 1769 bus na koneksyon ay tama, at alinsunod sa mga kinakailangan ng mga parameter ng configuration ng kagamitan ng serial communication.
