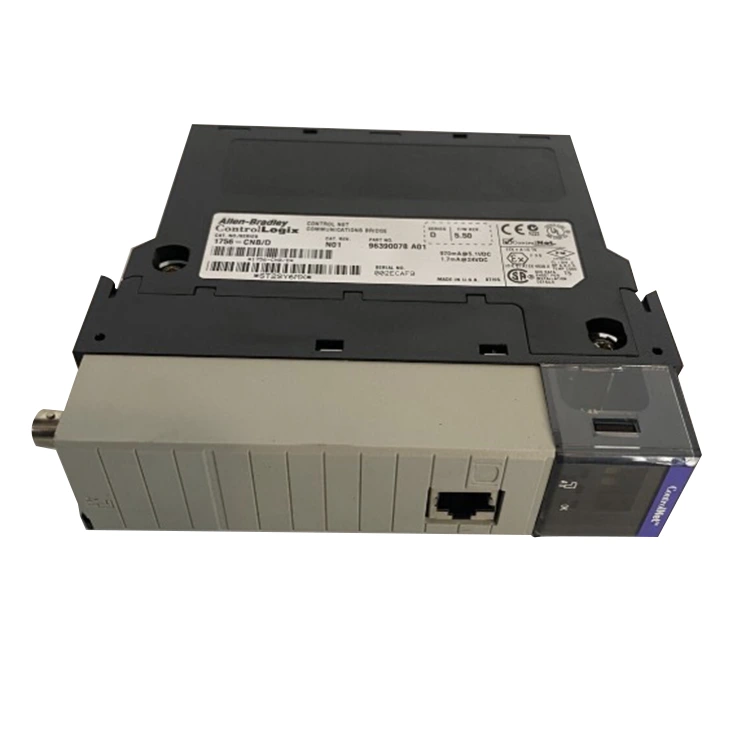

Allen Bradley 1756-CNB

Bilang isang propesyonal na supplier, iniaalok namin sa iyo itong Allen Bradley 1756-CNB. Ito ay isang ControlNet communication interface module na partikular na idinisenyo para sa ControlLogix 5550/5560/5570 at iba pang mga controllers ng serye. Sa Feimu Technology, naiintindihan namin na ang pinakanakababahala na aspeto ng mga pang-industriyang network ay ang kawalan ng katiyakan. Kahit isang segundong pagkaantala ay maaaring maging sanhi ng paghinto ng buong linya ng produksyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ipinakilala kamakailan ng Feimu Technology Company ang isang mahalagang module sa mga kasosyo nitong industriyal na automation sa ibang bansa. Tulad ng alam ng lahat na gumagamit ng Rockwell's PLCs, kung may pangangailangan na magtatag ng mabilis at lubos na maaasahang koneksyon sa pagitan ng iba't ibang rack o sa pagitan ng controller at remote IO, ang ControlNet bus ay isang magandang pagpipilian. At ang modyul na ito ang ubod ng pagkamit nito. Bilang isang propesyonal na tagapagtustos ng ekstrang bahagi, inirerekumenda namin sa iyo ang matibay at lubhang matatag na tulay na ito, upang matiyak na gumagana nang masunurin ang lahat ng iyong device sa iisang bus at maayos at maaasahan ang paghahatid ng data.

Paano ang performance?

Ang pagganap nitong Allen Bradley 1756-CNB ay medyo matatag. Ito ay may mataas na data throughput at maaaring magpadala ng parehong mga control signal at data na may napakataas na mga kinakailangan sa oras sa parehong bus. Ang bilis ng komunikasyon nito ay adjustable at maaaring umangkop sa 5M, na ultra-high-speed transmission, o mas mabagal na bilis, na may mataas na flexibility. Ang higit na nakapagpapatibay ay ang katiyakan nito. Sa ControlNet network, ginagarantiyahan nito na ang data ay tiyak na maipapadala sa loob ng tinukoy na oras at hindi kailanman mahuhuli tulad ng ordinaryong Ethernet dahil sa kasikipan, na lubhang mahalaga para sa kontrol sa kaligtasan.

Mga Parameter

Serye ng Produkto	Allen-Bradley 1756-CNB
Uri ng Komunikasyon	ControlNet Communication Module
Bilang ng mga Port	2 x BNC Ports (Sinusuportahan ang Redundancy)
Rate ng Komunikasyon	5 Mbps
Nakakonekta ang mga Node	Hanggang 99 na Node
Kasalukuyang Backplane	1.2 A @ 5V DC
Operating Temperatura	0°C hanggang 60°C (32°F hanggang 140°F)

Sa anong mga aspeto nakasalalay ang mga pakinabang ng produkto?

Marami sa mga bahagi ng disassembly na ibinebenta ay may pulang switch ng address na maluwag, natigil, o kahit na walang takip ng alikabok. Dito, bago ipadala, gagamit kami ng mga propesyonal na ahente sa paglilinis upang punasan ang panlabas na shell, tinitiyak na ang mga label ay malinaw na nakikita. Bukod dito, maingat naming susuriin ang rotary switch upang matiyak na ang bawat posisyon ay maaaring tumpak na paandarin, na ginagawang mas maginhawa para sa iyo na itakda ang node address sa site.

Mga Pangunahing Kaalaman sa ControlNet – Bakit Mahalaga Pa rin Ito

Ang ControlNet ay isang deterministikong network protocol. Hindi tulad ng karaniwang Ethernet, ginagarantiya ng ControlNet ang paghahatid ng data sa loob ng isang nakapirming oras. Ito ay mahalaga para sa kritikal sa kaligtasan at mga aplikasyon ng kontrol sa paggalaw.

Mga pangunahing tampok ng ControlNet:

Deterministikong komunikasyon:Ang data ay naihatid sa loob ng isang garantisadong oras. Walang banggaan. Walang mga pagkaantala.
Labis na suporta sa media:Ang 1756-CNB ay may dalawang BNC port. Gamitin ang pareho para sa redundant na paglalagay ng kable. Kung nabigo ang isang cable, magpapatuloy ang komunikasyon sa pangalawang cable.
Malayong distansya:Hanggang 1000 metro bawat segment. Hanggang sa 5000 metro na may mga repeater.
Naka-iskedyul at hindi naka-iskedyul na data:Ang data ng kritikal na kontrol ay gumagamit ng naka-iskedyul na komunikasyon. Ang hindi kritikal na data (tulad ng mga mensahe ng HMI) ay gumagamit ng hindi nakaiskedyul na komunikasyon.

Bakit ginagamit pa rin ang ControlNet:

Maraming malalaking pabrika ang nag-install ng ControlNet noong 2000s. Mahal ang pagpapalit ng buong network.
Ang kontrol sa proseso at kontrol sa paggalaw ay kadalasang nangangailangan ng deterministikong komunikasyon.
Nagbibigay ang ControlNet ng mas mahusay na kaligtasan sa ingay kaysa sa Ethernet sa mga high-EMI na kapaligiran.
Ang 1756-CNB ay ginagamit sa mga kasalukuyang sistema. Ang mga bagong system ay karaniwang gumagamit ng Ethernet/IP, ngunit ang mga lumang system ay nangangailangan ng mga kapalit na bahagi.

Pagpaplano ng Network – Mga Node, Haba ng Cable, at Repeater

Ang wastong pagpaplano ng network ay mahalaga para sa maaasahang operasyon ng ControlNet. Gamitin ang mga alituntuning ito para planuhin ang iyong network.

Parameter	Limitahan	Bunga ng Paglampas
Mga node bawat network	99 maximum	Tumataas ang oras ng pag-update ng network. Maaaring mag-timeout ang mga node.
Haba ng cable bawat segment	1000 metro (RG-6)	Paghina ng signal. Mga pagkakamali sa komunikasyon.
Mga repeater bawat network	5 maximum	Pagkaantala ng signal. Kawalang-tatag ng network.
Oras ng Pag-update ng Network (NUT)	2ms hanggang 100ms	Binabawasan ng maikling NUT ang magagamit na bandwidth ng data. Ang mahabang NUT ay nagpapabagal sa tugon ng kontrol.
Mga Terminator	2 kinakailangan (parehong dulo)	Mga pagmuni-muni ng signal. Kabiguan sa komunikasyon.

Inirerekomendang mga uri ng cable:

Gumamit ng RG-6 coaxial cable (75Ω) para sa ControlNet.
Inirerekomenda ang Belden 88760 o katumbas.
Huwag gumamit ng RG-58 cable (50Ω). Nagdudulot ito ng mga pagmuni-muni ng signal.
Wakasan ang magkabilang dulo gamit ang 75Ω terminator. Gamitin ang Allen Bradley 1786-TCT o katumbas nito.

Halimbawa ng isyu sa field:Gumamit ang isang customer ng RG-58 cable sa isang ControlNet network. Nagkaroon ng mga paulit-ulit na error sa komunikasyon ang system. Ang mga module ay ibinabagsak ang network nang random. Sanhi: Cable impedance mismatch. Ayusin: Pinalitan ang lahat ng mga cable ng RG-6. Tinapos ang magkabilang dulo. Nag-stabilize kaagad ang komunikasyon.

Compatibility ng Bersyon ng Firmware

Ang Allen Bradley 1756-CNB ay may iba't ibang bersyon ng firmware. Maaaring hindi gumana ang mga lumang bersyon sa mas bagong RSLogix 5000 software. Suriin ang compatibility ng firmware bago i-install.

Bersyon ng Firmware	Mga katugmang RSLogix 5000 na Bersyon	Mga Tala
Bersyon 1.x	RSLogix 5000 v10 o mas maaga	Napakatanda. Maaaring hindi gumana sa mga mas bagong bersyon.
Bersyon 2.x	RSLogix 5000 v11 hanggang v15	Limitadong compatibility.
Bersyon 3.x	RSLogix 5000 v16 hanggang v19	Malawakang ginagamit. Magandang compatibility.
Bersyon 4.x	RSLogix 5000 v20 at mas mataas	Inirerekomenda. Pinakamahusay na pagiging tugma sa bagong software.

Ano ang ginagawa ng Feimu bago ipadala:

Ang bawat 1756-CNB ay sinusubok sa isang ControlNet test network.
Ang bersyon ng firmware ay na-verify at naitala.
Kung tinukoy ng customer ang kinakailangang bersyon ng firmware, sinusuri namin bago ipadala.
Kung masyadong luma ang firmware para sa system ng customer, inirerekomenda namin ang isang alternatibong module (1756-CNBR o 1756-ENBT).

Tala sa pag-upgrade ng firmware:Ang 1756-CNB firmware ay hindi maaaring i-upgrade sa field. Ito ay sinunog sa module sa pabrika. Ang tanging paraan para makakuha ng mas bagong bersyon ay ang bumili ng module na may mas bagong firmware. Makakatulong ang Feimu na matukoy ang tamang bersyon para sa iyong system.

Setting ng Node Address at Mga Karaniwang Pagkakamali

Ang 1756-CNB ay may dalawang rotary switch sa front panel. Ang mga ito ang nagtatakda ng node address. Ang tamang setting ng node address ay mahalaga para sa pagpapatakbo ng network.

Setting ng node address:

Ang dalawang rotary switch ay may label na "TENS" at "UNITS".
Itinatakda ng switch ng TENS ang tens digit (0-9).
Itinatakda ng switch ng UNITS ang digit ng unit (0-9).
Mga wastong node address: 1 hanggang 99.
Ang node 0 ay nakalaan para sa network master (scheduler).

Mga karaniwang pagkakamali:

Ang pagtatakda ng parehong switch sa 0:Ito ay hindi wasto. Ang node 0 ay hindi pinapayagan para sa mga module ng I/O.
Mga duplicate na address:Ang dalawang module na may parehong node address sa parehong network ay nagdudulot ng mga error sa komunikasyon.
Nakakalimutang itakda ang mga switch:Ginagamit ng module ang default na address kung hindi nakatakda ang mga switch. Ang default ay 0. Ito ay hindi wasto.
Pinapalitan ang address habang pinapagana:Ang mga rotary switch ay binabasa sa power-on. Ang pagpapalit ng mga ito habang pinapagana ang module ay hindi nagbabago sa address. I-off at i-on muli pagkatapos magpalit.

Inirerekomendang pagsasanay:

Planuhin ang lahat ng node address bago i-install.
Isulat ang node address sa module na may permanenteng marker. Nakakatulong ito sa pagpapanatili sa hinaharap.
I-off ang chassis bago baguhin ang mga node address.
Palaging iwanan ang node 0 para sa scheduler ng network.

Mga LED at Diagnostics ng Status ng Module

Ang 1756-CNB ay may ilang LED sa front panel. Nagbibigay ang mga ito ng agarang impormasyon sa katayuan nang walang terminal ng programming.

LED	Katayuan	Ibig sabihin	Aksyon
PWR	Berde	Pinapatakbo ang module at normal na gumagana.	Walang kinakailangang aksyon.
PWR	Naka-off	Walang kapangyarihan sa module.	Suriin ang kapangyarihan ng chassis. Suriin na ang module ay nakapasok.
OK	Berde	Tumatakbo ang module. Walang mali.	Walang kinakailangang aksyon.
OK	Pula	Kasalanan ng module. Pagkabigo ng hardware o error sa pagsasaayos.	Ipasok muli ang module. Kung nananatili ang pula, palitan ang module.
OK	Kumikislap	Nasa configuration mode ang module.	I-download ang configuration mula sa RSLogix 5000.
CH A	Berde	Aktibo ang Channel A. Naroroon ang komunikasyon sa network.	Walang kinakailangang aksyon.
CH A	Dilaw	Babala sa komunikasyon ng Channel A.	Suriin ang cable. Suriin ang terminator. Suriin kung may ingay.
CH A	Pula	Channel A na pagkakamali sa komunikasyon.	Suriin ang koneksyon ng cable. Suriin ang pagwawakas. Palitan ang cable kung nasira.
CH B	Katulad ng CH A	Status ng Channel B.	Parehong mga aksyon tulad ng CH A.

Pagpapatunay ng pagiging tunay ng produkto

Ang mga module ng Allen Bradley 1756-CNB ay karaniwang peke. Gamitin ang mga pagsusuring ito upang i-verify ang pagiging tunay.

Kulay ng front panel:Ang mga tunay na module ay gumagamit ng isang partikular na beige-gray na kulay na pare-pareho sa ControlLogix family. Ang mga peke ay kadalasang may ibang shade o makintab na finish.
Kalidad ng label:Ang mga tunay na label ay may permanenteng pag-print na may modelong numero na 1756-CNB na malinaw na nakikita. Ang mga pekeng label ay kadalasang may malabong text o balat sa mga gilid.
Kalidad ng rotary switch:Ang mga tunay na rotary switch ay matatag na may positibong detent. Ang mga peke ay kadalasang may maluwag o malagkit na switch.
Kalidad ng BNC port:Ang mga tunay na BNC port ay may gintong plated at magkasya nang ligtas sa mga cable. Ang mga peke ay kadalasang gumagamit ng mababang kalidad na mga konektor na maluwag.
Timbang ng module:Ang tunay na 1756-CNB ay tumitimbang ng humigit-kumulang 0.35 kg. Madalas mas magaan ang pakiramdam ng mga peke.
Sticker ng firmware:Ang mga tunay na module ay may maliit na sticker na nagpapakita ng bersyon ng firmware. Madalas kulang sa sticker na ito ang mga peke.

Kung ang module ay nagpapakita ng pulang OK LED pagkatapos ng wastong pagsasaayos, maghinala ng isang pekeng. Makipag-ugnayan sa Feimu Technology na may mga larawan para sa pagpapatunay.

Tungkol sa Feimu Technology

Ang Feimu Technology ay tumatakbo mula sa Jiangmen City, Guangdong Province, China. Ang kumpanya ay itinatag noong 2005 at nagtustos ng mga bahagi ng automation sa mga customer sa mahigit 30 bansa.

Taon sa operasyon:20 taon noong 2025.
Warehouse:2000+ metro kuwadrado. Kinokontrol ang temperatura. Pinapanatili ang kahalumigmigan sa ibaba 60%.
Imbentaryo:5000+ aktibong SKU. May kasamang ControlLogix modules, CompactLogix, SLC 500, at POINT I/O.
Mga tatak na dinala:Allen Bradley, Siemens, GE, Schneider.
Mga merkado sa pag-export:Europe, North America, South America, Middle East, Southeast Asia. Higit sa 30 bansa.
Pagsubok para sa 1756-CNB:Ang bawat module ay biswal na siniyasat. Sinuri ang mga rotary switch para sa maayos na operasyon. Siniyasat ang mga port ng BNC. Naka-on ang module sa ControlLogix test chassis. OK LED na-verify. Sinubok ang komunikasyon gamit ang test cable at network analyzer. Na-verify at naitala ang bersyon ng firmware. 24 na oras na burn-in test.
Warranty:12 buwan mula sa petsa ng pagpapadala. Sinasaklaw ang mga depekto sa pagmamanupaktura. Hindi sumasaklaw sa pagkasira ng cable, overvoltage, pisikal na pinsala, o pagkasira ng tubig.
