Sa pagkakataong ito, nagdala kami ng sobrang compact na module na partikular na idinisenyo para sa Rockwell Automation SLC 500 system sa aming mga kaibigan sa ibang bansa sa larangan ng industrial automation - ang Allen Bradley 1746-IV32 32-point digital DC input module. Tulad ng alam ng mga nag-configure ng mga PLC system, ang espasyo sa loob ng cabinet ay lubhang limitado. Kung maaari tayong gumamit ng isang board upang kolektahin ang lahat ng 32 switch signal, ito ay magiging isang malaking space saver. Bilang isang propesyonal na supplier, inirerekomenda ng Feimu Technology ang high-density at lubos na maaasahang DC input module sa iyo, na naglalayong paganahin kang kumonekta sa isang malaking bilang ng mga on-site na signal ng sensor nang hindi nadaragdagan ang volume ng cabinet.

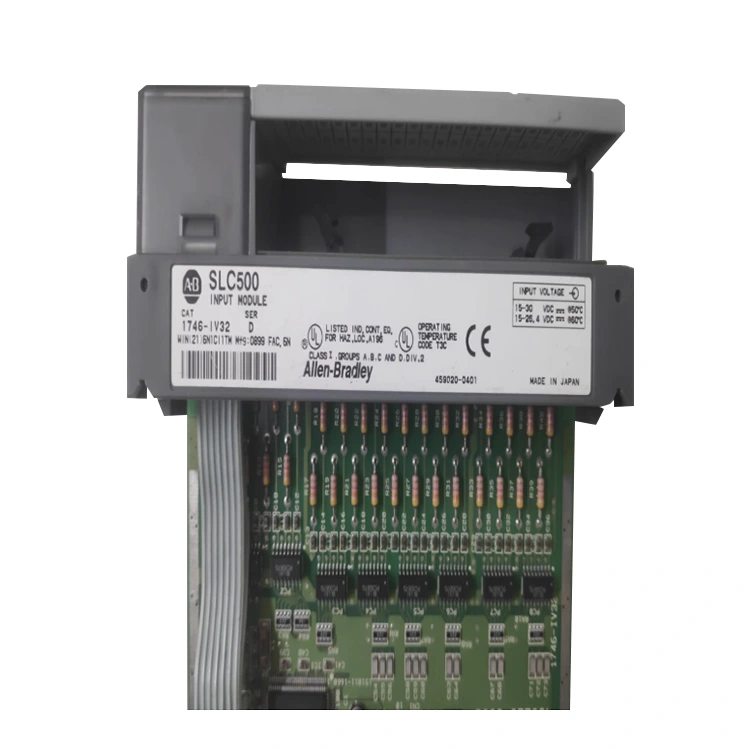

Ang circuit board sa loob ng 1746-IV32 na ito ay gumagamit ng multi-layer na teknolohiya ng mga kable, at ang mga optocoupler ay maayos na nakaayos. Ang bawat input channel ay may sarili nitong independiyenteng filtering circuit, na maaaring i-filter ang lahat ng ingay sa mga linya ng field at ipasa lamang ang totoong switch signal sa CPU. Ang interface ng back panel sa likod ay isang hilera ng gold-plated na mga pin, na may magandang tigas at elasticity. Kapag ipinasok sa SLC 500 rack, napakahigpit ng clamping force, at hindi na kailangang mag-alala na lumuwag ito kahit na malakas ang vibration ng pabrika.
Ipinagpapatuloy ng casing nito ang matigas na istilo ng mga lumang modelo ng PLC ng AB. Ang itim na flame-retardant na plastic shell ay partikular na makapal, at napakabigat sa pakiramdam kapag hinawakan. Ang front panel ay idinisenyo upang maging partikular na diretso, na may mga numero mula 0 hanggang 31 na naka-print nang makapal, isa para sa bawat input point, at isang hilera ng mga status light sa tabi nito, na kumikinang nang maliwanag na berde at lubos na nakikita. Ang detachable terminal block sa itaas ay ang signature design nito. Ang pagdiskonekta nito para sa mga kable, at pagkatapos ay muling ikonekta ito upang paganahin ito ay napaka-maginhawa. Sa pangkalahatan, ito ay isang napaka-klasiko at praktikal na industrial board card.
Ang Allen Bradley 1746-IV32 ay isang 32-point digital DC input module para sa SLC 500 system. Nagbibigay ito ng high-density input na kakayahan para sa pagkonekta ng mga field sensor at switch. Sumangguni sa mga detalyeng ito para sa wastong pagsasaayos.
| Parameter | Pagtutukoy |
|---|---|
| Modelo ng Produkto | Allen Bradley 1746-IV32 |
| Uri ng Produkto | Digital DC Input Module |
| Katugmang System | SLC 500 (1746 chassis) |
| Bilang ng mga Input | 32 puntos |
| Boltahe ng Input | 24V DC nominal (15V hanggang 28V DC) |
| Kasalukuyang Input | 7mA tipikal sa 24V DC |
| Pagpapangkat ng Input | 4 na grupo ng 8 puntos |
| Pagkaantala ng Input (Naka-off sa Naka-on) | Karaniwang 0.5ms |
| Pagkaantala ng Input (Naka-on hanggang Naka-off) | Karaniwang 1ms |
| Off-state na Leakage Current | Pinakamataas na 0.5mA |
| On-state na Boltahe Threshold | > 15V DC |
| Out-state na Boltahe Threshold | < 5V DC |
| Isolation | Optical isolation (500V sa pagitan ng field at backplane) |
| Backplane Current Draw | 85mA sa 5V DC |
| Pagkawala ng kapangyarihan | Pinakamataas na 1.5W |
| Operating Temperatura | 0°C hanggang 60°C |
| Temperatura ng Imbakan | -40°C hanggang 85°C |
| Kamag-anak na Humidity | 5% hanggang 95% (hindi nagpapalapot) |
| Mga Sertipikasyon | UL, cUL, CE |
Gumagamit ang 1746-IV32 ng naaalis na terminal block (RTB). Ang 32 input point ay nahahati sa 4 na grupo ng 8 puntos bawat isa. Ang bawat pangkat ay may sariling common (COM) terminal.
pagtatalaga ng terminal:
Mga panuntunan sa pag-wire:
Halimbawa ng isyu sa field:Ikinonekta ng isang customer ang mga sensor mula sa iba't ibang power supply sa parehong grupo. Ang mga input ay nagpakita ng pasulput-sulpot na pagbabasa. Sanhi: Ang iba't ibang mga boltahe ng supply ay nagdulot ng mga alon ng ground loop. Ayusin: Pinaghiwalay ang mga sensor sa iba't ibang grupo batay sa power supply. Ang mga pagbabasa ay naging matatag.
Ang 1746-IV32 ay may isang diagnostic LED para sa bawat isa sa 32 input channel. Ang mga LED ay makikita sa front panel kapag naka-install ang module.
Pag-uugali ng LED:
Mga pagsusuri sa diagnostic:
Ang 1746-IV32 ay nagdaragdag ng 32 input point sa SLC 500 system. Ang bawat input point ay nagdaragdag ng kaunting oras ng pag-scan. Kalkulahin ang epekto sa kabuuang oras ng pag-scan ng PLC.
Epekto ng oras ng pag-scan:
Buong pagkalkula ng oras ng pag-scan ng system:
Halimbawa ng pagkalkula:
Ang mga module ng Allen Bradley 1746-IV32 ay karaniwang peke. Gamitin ang mga pagsusuring ito upang i-verify ang pagiging tunay.
Kung ang module ay nagpapakita ng mga maling pagbabasa o ang mga LED ay kumikilos nang abnormal, maghinala ng isang pekeng. Makipag-ugnayan sa Feimu Technology na may mga larawan para sa pagpapatunay.
Ang Feimu Technology ay tumatakbo mula sa Jiangmen City, Guangdong Province, China. Ang kumpanya ay itinatag noong 2005 at nagtustos ng mga bahagi ng automation sa mga customer sa mahigit 30 bansa. Ang Feimu Technology ay nagbibigay ng mga ekstrang bahagi ng Allen Bradley PLC sa loob ng maraming taon. Mayroong ilang mga disassembled na bahagi sa merkado kung saan ang mga butas ng koneksyon ng mga bloke ng terminal ay puno ng copper oxide powder, o ang mga turnilyo ay kinakalawang at hindi maaaring higpitan. Magkaiba tayo. Tuwing 1746-IV32 na natatanggap namin, ang aming mga inhinyero ay gagamit ng mga propesyonal na screwdriver upang subukan ang pagkaluwag ng bawat turnilyo ng terminal hole, at magsasagawa rin ng mga batch on-off na pagsubok sa mga punto.
Impormasyon sa pakikipag-ugnayan:
Email: sales@feimutech.com
WhatsApp: +86 13358323579
Website: www.feimuplc.com
Oras ng pagtugon: Sa loob ng 24 na oras. Karaniwang sinasagot ang mga teknikal na tanong sa loob ng 12 oras. Isama ang serial number ng module at mga detalye ng application kapag nakikipag-ugnayan.
A: Oo. Maaaring i-install ang 1746-IV32 sa anumang slot ng SLC 500 chassis (maliban sa slot 0, na nakalaan para sa power supply). Ang module ay awtomatikong kinikilala ng processor kapag ang system ay naka-on. Walang kinakailangang manu-manong pagsasaayos para sa pagtatalaga ng slot.
A: Ang 1746-IV32 ay isang lumulubog na input module. Nangangahulugan ito na ang input circuit ay kumokonekta sa negatibong bahagi ng supply ng DC. Ang sensor o switch ay nagbibigay ng positibong boltahe sa input terminal. Karamihan sa mga 24V DC sensor na may mga NPN output ay magkatugma. Para sa mga sensor ng PNP, gumamit ng sourcing input module gaya ng 1746-IV16.
A: Hindi. Lahat ng input sa 1746-IV32 ay na-rate para sa 24V DC (15V hanggang 28V range). Ang mga signal ng 12V DC ay maaaring hindi umabot sa ON threshold at hindi matukoy. Gumamit ng hiwalay na mga module para sa iba't ibang antas ng boltahe. Gayundin, huwag ikonekta ang mga sensor na may iba't ibang mga boltahe sa parehong karaniwang terminal ng grupo. Magdudulot ito ng mga isyu sa ground loop.
