Allen Bradley 1746-IG16

Ang Feimu Technology, bilang isang propesyonal na supplier, ay espesyal na naghanda ng isang pangunahing module para sa mga kapantay na industriyal na automation sa ibang bansa sa pagkakataong ito. Tulad ng alam ng mga nag-configure ng mga system, sa field, madalas na mayroon lamang 220V AC signal o nakahiwalay na DC input. Kung sila ay direktang konektado sa PLC, tiyak na masisira ang board. Samakatuwid, inirerekomenda namin itong high-density input module na sumusuporta sa AC at DC sa lahat. Ito ay upang paganahin mong direktang ikonekta ito sa system kapag nahaharap sa iba't ibang antas ng boltahe ng mga signal ng field, na nakakatipid ng oras at pagsisikap.

Istraktura ng Produkto

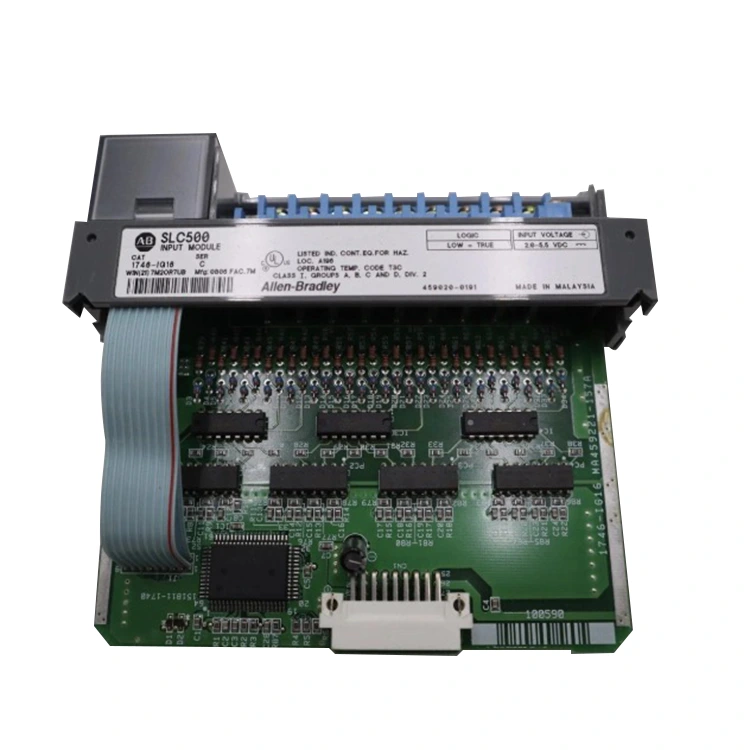

Ang bawat input channel ng Allen Bradley 1746-IG16 na device na ito ay nilagyan ng high-resistance current-limiting resistors at rectifier circuits. Ito ay tulad ng pagtatakda ng checkpoint sa signal entry point, pagharang sa mga sobrang boltahe at pag-filter ng ingay. Ang layout sa circuit board ay maluwang, at ang mga pangunahing bahagi ay pinoprotektahan ng mga insulating coatings upang maiwasan ang alikabok at kahalumigmigan na magdulot ng mga maikling circuit. Ang 96-pin backplane interface sa likod ay may thickened at gold-plated pin, na may mahusay na tigas at elasticity. Kapag ipinasok sa baseplate ng frame, partikular na mahigpit ang grip force. Kahit na ang panginginig ng boses ng pabrika ay napakalakas, hindi na kailangang mag-alala tungkol sa mahinang contact na nagdudulot ng pagkagambala ng signal.

Mga Katangian ng Produkto

Maraming mga on-site na device ang naglalabas ng mga signal ng DC at AC. Sa board na ito, hindi mo kailangang bumili ng dalawang magkaibang module. Sa isa lang sa ganitong uri, kakayanin mo ang lahat. Ang presyon ng imbentaryo ng mga ekstrang bahagi ay agad na naibsan. Ang isa pang kapansin-pansing tampok ay ang "high-density na disenyo". 16 na puntos ay naka-pack sa isang solong board. Para sa mga lumang control cabinet na may limitadong espasyo, ito ay isang tagapagligtas. Binibigyang-daan ka nitong magkonekta ng marami pang signal nang hindi dinadagdagan ang laki ng cabinet.

Mga kalamangan sa logistik

Kapag nagpapadala ng ganitong uri ng module na may tumpak na mga pin at mahabang hugis-parihaba na mga bloke ng terminal, ang pinaka-nakababahala na bagay sa panahon ng transportasyon ay ang marahas na serbisyo ng courier ay maaaring aksidenteng mabaluktot ang mga hilera ng gintong pin o masira ang plastic terminal block. Para sa Feimu Technology, ang packaging na ginagamit nila ay sobrang propesyonal. Inalis muna namin ang mga bloke ng terminal at i-package ang mga ito nang hiwalay. Pagkatapos, inilalagay namin ang pangunahing katawan ng module sa isang anti-static na bag, balutin ito ng makapal na bubble foam, at mahigpit na ilakip ang buong yunit. Sa wakas, inilalagay namin ito sa isang high-strength na karton na kahon na may espesyal na idinisenyong foam. Hindi mahalaga kung pipiliin mo ang transportasyon sa dagat o transportasyon sa himpapawid, matitiyak ng aming packaging na maaabot ka nito gamit ang mga tuwid na pin at buo na mga bloke ng terminal.

Mga Wiring Guide – Mga Koneksyon sa Input ng AC at DC

Gumagamit ang 1746-IG16 ng nababakas na terminal block. Ang tamang mga kable ay mahalaga para sa maaasahang operasyon. Sundin ang mga alituntuning ito para sa mga koneksyon sa AC at DC.

pagtatalaga ng terminal:

• Mga Terminal 0-15:Mga channel ng input 0-15.
• Terminal 16:Karaniwan (AC COM o DC COM) para sa mga input 0-7.
• Terminal 17:Karaniwan (AC COM o DC COM) para sa mga input 8-15.
• Terminal 18:Hindi ginagamit.
• Terminal 19:Hindi ginagamit.

Mga panuntunan sa pag-wire para sa mga input ng AC:

• Ikonekta ang AC hot wire sa input terminal.
• Ikonekta ang AC neutral sa karaniwang terminal.
• Huwag lumampas sa 132V AC. Ang paglampas nito ay nakakasira sa input circuit.
• Gumamit ng twisted pair cable o shielded cable para sa mahabang pagtakbo.

Mga panuntunan sa pag-wire para sa mga DC input:

• Ikonekta ang DC positive wire sa input terminal.
• Ikonekta ang DC negative wire sa common terminal.
• Huwag lumampas sa 60V DC. Ang paglampas nito ay nakakasira sa input circuit.
• Obserbahan ang polarity. Ang reverse polarity ay maaaring makapinsala sa input.

Karaniwang pagkakamali sa mga kable:Paghahalo ng AC at DC signal sa parehong karaniwang terminal. Ang bawat pangkat ng 8 input ay nagbabahagi ng isang karaniwang terminal. Ang lahat ng mga input sa parehong grupo ay dapat gumamit ng parehong uri ng boltahe (lahat ng AC o lahat ng DC). Ang paghahalo ng AC at DC sa parehong grupo ay magdudulot ng mga short circuit.

Proteksyon ng Input Circuit – Paano Ito Gumagana

Ang Allen Bradley 1746-IG16 ay may mga built-in na circuit ng proteksyon. Pinoprotektahan ng mga ito ang module at ang backplane ng PLC mula sa overvoltage at ingay.

Mga tampok ng proteksyon:

• Mataas na paglaban sa kasalukuyang naglilimita sa mga resistor:Limitahan ang kasalukuyang sa mga ligtas na antas. Pigilan ang pinsala mula sa mga spike ng boltahe.
• Mga circuit ng rectifier:I-convert ang AC input sa DC para sa optocoupler. Nagbibigay-daan ito sa mga signal ng AC na mabasa nang tama.
• Optical na paghihiwalay:1500V na paghihiwalay sa pagitan ng mga signal ng field at ng backplane ng PLC. Pinoprotektahan ang CPU mula sa overvoltage.
• Mga circuit ng filter:Alisin ang ingay mula sa input signal. Pigilan ang mga maling pagbabasa mula sa pagkagambala sa kuryente.

Ano ang mangyayari sa panahon ng kondisyon ng overvoltage:

• Kung ang boltahe sa itaas ng 132V AC ay inilapat, ang kasalukuyang-limitadong risistor ay naghihigpit sa kasalukuyang.
• Kung ang overvoltage ay napanatili, ang risistor ay maaaring mag-overheat at mabigo.
• Maaaring masira ang module. Ang kapalit ay ang tanging ayusin.
• Palaging i-verify ang input boltahe bago kumonekta.

Halimbawa ng isyu sa field:Ikinonekta ng isang customer ang 240V AC sa isang 1746-IG16 input. Ang module ay umusok at nabigo kaagad. Dahilan: Ang module ay na-rate para sa 132V AC maximum. Ayusin: Pinalitan ang module. Nag-install ng step-down na transpormer upang bawasan ang boltahe sa 120V AC. Palaging suriin ang rating ng boltahe bago ikonekta ang anumang input.

Mga Madalas Itanong

Q1: Maaari ba akong maghalo ng AC at DC signal sa parehong 1746-IG16 module?

Oo, ngunit hindi sa parehong grupo. Ang 1746-IG16 ay may 16 na input na nahahati sa dalawang grupo ng 8. Ang Pangkat 1 (mga input 0-7) ay nagbabahagi ng isang karaniwang terminal. Ang Pangkat 2 (mga input 8-15) ay nagbabahagi ng isa pang karaniwang terminal. Maaari mong ikonekta ang mga AC signal sa Group 1 at DC signal sa Group 2. Gayunpaman, hindi mo maaaring paghaluin ang AC at DC signal sa loob ng parehong grupo. Ang lahat ng mga input sa isang grupo ay dapat gumamit ng parehong uri ng boltahe. Ang paghahalo ng mga ito sa parehong karaniwang terminal ay magdudulot ng short circuit at maaaring makapinsala sa module.

Q2: Ano ang mangyayari kung ikinonekta ko ang 24V DC sa isang AC-only na input module?

Hindi babasahin ng module nang tama ang signal. Karamihan sa mga AC-only na input module ay nangangailangan ng minimum na 85V AC upang i-on. Ang isang 24V DC signal ay nasa ibaba ng threshold na ito. Mananatiling naka-off ang LED at hindi makikita ng PLC ang input. Ito ang dahilan kung bakit kapaki-pakinabang ang 1746-IG16. Tumatanggap ito ng parehong 120V AC at 24V DC sa parehong module, kaya hindi mo kailangang mag-stock ng hiwalay na mga module para sa iba't ibang uri ng boltahe.

T3: Ang Allen Bradley 1746-IG16 ay tumatanggap ng AC at DC, ngunit aling boltahe ang dapat kong gamitin?

Depende ito sa mga sensor sa iyong system. Gumamit ng mga AC input (100-132V) para sa mga AC proximity sensor, limitahan ang mga switch na may AC coils, o mga device na tumatakbo na sa 120V AC power. Gumamit ng mga DC input (10-60V) para sa DC proximity sensor, photoelectric sensor, o device na may 24V DC output. Kakayanin ng 1746-IG16 ang pareho, kaya piliin ang boltahe na tumutugma sa iyong mga field device. Huwag lumampas sa 132V AC o 60V DC.

Q4: Maaari ko bang palitan ang isang umiiral na AC-only na module ng 1746-IG16?

Oo. Ang 1746-IG16 ay pin-compatible sa karaniwang SLC 500 input modules. Ito ay umaangkop sa parehong chassis slot at gumagamit ng parehong mga terminal block wiring positions. Gayunpaman, suriin ang rating ng boltahe ng iyong mga kasalukuyang sensor. Kung gumagana ang mga ito sa 120V AC, gagana ang 1746-IG16. Kung gumagana ang mga ito sa 240V AC, ang 1746-IG16 ay hindi angkop. Gamitin ang 1746-IA16 para sa 240V AC application.

Q5: Paano ko malalaman kung AC o DC ang input signal ko?

Suriin ang label ng sensor o wiring diagram. Ang mga sensor ng AC ay karaniwang minarkahan ng "VAC" o "~". Ang mga sensor ng DC ay minarkahan ng "VDC" o "−". Sukatin ang boltahe gamit ang isang multimeter kung hindi ka sigurado. Ang boltahe ng AC ay magpapakita ng sinusoidal na pagbabasa. Ang boltahe ng DC ay magpapakita ng patuloy na pagbabasa. Huwag manghula. Ang maling boltahe ay nakakasira sa module. Tinatanggap ng 1746-IG16 ang pareho, ngunit kailangan mo pa ring malaman kung aling boltahe ang iyong ikinokonekta upang i-wire ito sa tamang karaniwang terminal.
