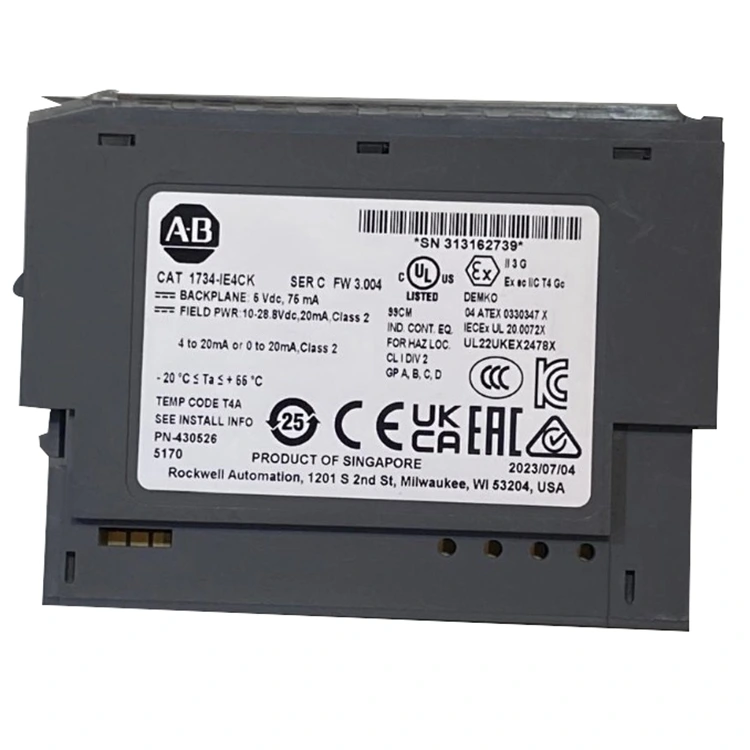

Ang Feimu Technology Company ay espesyal na naghanda ng analog input module para sa mga propesyonal sa industriyang automation sa ibang bansa. Ang module na ito ay lubos na maraming nalalaman at maaaring gamitin sa Rockwell CompactLogix at ControlLogix expansion systems - ang Allen Bradley 1734-IE4CK. Tulad ng alam ng mga nagsagawa ng on-site na pag-debug, nais ng isa na sukatin ang milliampere current at mga signal ng boltahe, at nais ding direktang ikonekta ang mga thermocouple para sa pagsukat ng temperatura. Kung kailangan ng hiwalay na board para sa bawat uri ng signal, hindi magkakaroon ng sapat na espasyo sa electrical cabinet. Bilang isang propesyonal na supplier, inirerekumenda namin ang high-precision na module na ito na sumusuporta sa halo-halong signal input sa iyo, upang bigyang-daan kang flexible na pangasiwaan ang iba't ibang kumplikadong gawain sa pag-detect sa loob ng limitadong POINT I/O space. Mas mainam na gumamit ng isang board kaysa sa marami.
Ang Allen Bradley 1734-IE4CK na ito ay may mataas na resolusyon, at kahit na ang pinakamaliit na pagbabago sa temperatura ng thermocouple ay maaaring sensitibong matukoy nito, at ang data na ipinadala sa controller ay partikular na makinis. Ang pinakamahalagang aspeto ay ang paggana ng cold junction compensation (CJC) nito ay mahusay na nagawa. Hindi mo kailangang ikonekta ang mga karagdagang compensation wire sa terminal block. Maaari nitong kalkulahin ang impluwensya ng ambient temperature sa thermocouple nang mag-isa, at ang sinusukat na halaga ng temperatura ay napakatumpak, na halos walang error kumpara sa on-site na thermometer.
Ang Allen Bradley 1734-IE4CK na ito ay talagang madaling mapanatili. Karaniwang inilalagay sa kabinet, ang pinakamahalagang bagay ay hindi tinatablan ng alikabok, huwag hayaang maipon ang alikabok sa puwang sa pagwawaldas ng init. Gayundin, regular na suriin ang mga terminal ng koneksyon upang matiyak na hindi maluwag ang mga ito. Kung maluwag ang mga ito, magdudulot ito ng mahinang contact at magreresulta sa pabagu-bagong pagbabasa. Kung hindi ito ginagamit sa mahabang panahon, inirerekumenda na tanggalin ito at ilagay sa isang anti-static na bag, pagkatapos ay itabi ito sa isang temperatura-controlled at dry cabinet. Ang pinakamahalagang punto ay kapag kumokonekta sa thermocouple, dapat mong bigyang pansin ang polarity. Ang pagbabalikwas sa positibo at negatibong mga poste ay magiging sanhi ng paglihis ng pagbasa.
Ang Allen Bradley 1734-IE4CK na ito ay tunay na maraming nalalaman. Kasama sa pinakakaraniwang mga application ang pagsubaybay sa temperatura at presyon sa industriya ng pagkain at inumin, pagkontrol sa temperatura ng mga plastic extrusion machine barrel, pagkolekta ng multi-parameter sa mga sisidlan ng reaksyong kemikal, at pag-record ng data sa iba't ibang mga silid ng pagsubok sa kapaligiran. Hangga't ang espasyo ay medyo compact at parehong pagsukat ng temperatura at iba pang mga analog signal measurements ay kinakailangan, ito 1734-IE4CK ay talagang ang nangungunang pagpipilian. Ito ang sensory nerve center ng compact control system.
Gumagamit ang 1734-IE4CK ng naaalis na terminal block (RTB). Ang bawat channel ay may tatlong terminal: TC+, TC-, at SHLD.
Thermocouple wiring (J, K, T, E, R, S, B, N): Ikonekta ang thermocouple positive lead sa TC+. Ikonekta ang negatibong lead sa TC-. Ikonekta ang shield drain wire sa SHLD. Ang Shield ay dapat na grounded sa dulo ng module lamang. Ang polarity ay kritikal. Ang pagbabalik sa positibo at negatibo ay nagiging sanhi ng pagbaba o maging negatibo ang pagbabasa.
Millivolt signal (mV): Positibong kumonekta sa TC+. Ikonekta ang negatibo sa TC-. Gumamit ng shielded twisted pair cable. Panatilihin ang haba ng cable sa ilalim ng 30 metro para sa mga mV signal upang maiwasan ang pag-pick up ng ingay.
Kasalukuyang signal (0-20mA o 4-20mA): Ikonekta ang positibong wire sa TC+. Ikonekta ang negatibong wire sa TC-. Ang module ay nagbibigay ng built-in na 250Ω risistor para sa kasalukuyang pagsukat. Walang kinakailangang panlabas na risistor. Ang risistor ay awtomatikong napili kapag ang kasalukuyang mode ay na-configure.
Signal ng boltahe (0-10V o ±10V): Ikonekta ang positibong wire sa TC+. Ikonekta ang negatibong wire sa TC-. Ang impedance ng input ay higit sa 10 MΩ. Nagbibigay-daan ito sa mahabang cable run nang walang signal loading.
Halimbawa ng field failure: Isang customer sa Germany ang nagkonekta ng type K thermocouple sa channel 1. Ang reading ay 15°C na mas mataas kaysa sa aktwal na temperatura. Malinis ang terminal block. Ang thermocouple ay bago. Pagkatapos suriin, ang kompensasyon ng malamig na junction ay hindi pinagana sa pagsasaayos. Itinakda ang module sa mV mode sa halip na thermocouple mode. Ayusin: Binago ang configuration ng channel upang i-type ang K thermocouple. Ang pagbabasa ay tumugma kaagad sa thermometer.
Sinusukat ng mga thermocouples ang pagkakaiba ng temperatura sa pagitan ng punto ng pagsukat at ng terminal block. Ang temperatura ng terminal block ay nakakaapekto sa pagbabasa. Ang 1734-IE4CK ay may built-in na CJC upang itama ito.
Paano ito gumagana: Sinusukat ng sensor ng temperatura sa loob ng terminal block ang lokal na temperatura. Idinaragdag ng module ang halagang ito sa pagsukat ng thermocouple. Ang resulta ay ang aktwal na temperatura sa tip ng sensor.
Katumpakan ng CJC: tipikal na ±1.0°C. Ito ay sapat na para sa karamihan ng mga pang-industriyang aplikasyon. Para sa mas mataas na katumpakan ng mga aplikasyon, gumamit ng isothermal terminal block o panlabas na sanggunian ng CJC.
Mahalaga: Ang CJC sensor ay naka-calibrate sa pabrika. Huwag maglagay ng mga pinagmumulan ng init malapit sa terminal block. Huwag i-mount ang module sa itaas ng mainit na kagamitan. Ang init mula sa ibang mga device ay nakakaapekto sa pagbabasa ng CJC at nagiging sanhi ng mga error sa pagsukat.
Ang Allen Bradley 1734-IE4CK ay may mga LED indicator para sa power at channel status. Gamitin ang talahanayang ito upang mabilis na matukoy ang mga isyu.
Power LED (berde): Naka-on kapag may power sa backplane. Ang off ay nagpapahiwatig ng walang kapangyarihan sa module.
Channel LED (berde): Naka-on kapag ang channel ay naka-configure at gumagana nang normal. Ang off ay nagpapahiwatig na ang channel ay hindi naka-configure o hindi pinagana.
Channel LED (pula): Ang pagkislap ay nagpapahiwatig ng isang bukas na circuit sa isang thermocouple input. Ang steady red ay nagpapahiwatig ng channel error o overrange na kundisyon.
Gabay sa pag-troubleshoot:
Kung ang module ay hindi kinikilala ng controller: Tingnan kung ang module ay ganap na nakalagay sa base. Suriin kung naka-on ang DIN rail lock. I-verify na idinagdag ang module sa configuration ng I/O sa Studio 5000.
Kung ang pagbabasa ng thermocouple ay nagpapakita ng 9999 o -9999: Ito ay nagpapahiwatig ng isang bukas na circuit o sirang thermocouple wire. Suriin ang pagpapatuloy ng thermocouple na may multimeter.
Kung ang pagbabasa ay hindi matatag o pabagu-bago: Suriin ang saligan ng kalasag. Tiyaking naka-ground ang kalasag sa dulo ng module lamang. Ilayo ang mga analog cable sa mga cable ng motor o drive. Suriin kung masikip ang mga tornilyo sa terminal.
Kung ang pagbabasa ay na-offset ng pare-parehong halaga: Suriin ang configuration ng channel. I-verify na napili ang tamang uri ng thermocouple. Tingnan kung naka-enable ang CJC. Kung mananatili ang offset, magsagawa ng calibration gamit ang isang kilalang reference.
Maaaring mag-drift ang mga analog input module sa paglipas ng panahon. Si Allen Bradley ay hindi nangangailangan ng field calibration para sa 1734-IE4CK sa ilalim ng normal na paggamit. Gayunpaman, para sa mga kritikal na aplikasyon, inirerekomenda ang pana-panahong pag-verify.
Agwat ng pag-verify: 12 buwan para sa mga kritikal na proseso. 24 na buwan para sa pangkalahatang pagsubaybay.
Paraan ng pag-verify: Ikonekta ang isang kilalang reference source sa bawat channel. Ihambing ang pagbabasa sa controller sa aktwal na halaga. Kung ang error ay lumampas sa 0.3% ng saklaw, maaaring kailanganin ang pagkakalibrate.
Mga palatandaan na kailangan ang pagpapanatili: Ang pagbabasa ng thermocouple ay nagbabago kapag hinawakan ang terminal block. Ito ay nagpapahiwatig ng mahinang contact o isang bagsak na CJC sensor. Ang lahat ng mga channel ay nagbabasa ng parehong pare-parehong halaga anuman ang aktwal na signal. Ito ay nagpapahiwatig ng isang backplane na isyu sa komunikasyon. Ang pagbabasa ay umaanod pataas o pababa sa paglipas ng panahon habang ang signal ay stable. Ipinapahiwatig nito ang pagtanda ng bahagi. Ano ang gagawin kung kailangan ang pagpapanatili: Makipag-ugnayan sa Feimu Technology kasama ang serial number ng module at isang paglalarawan ng isyu. Maaari kaming magbigay ng tulong sa pagkakalibrate o mag-ayos ng kapalit kung kinakailangan.
Ang Feimu Technology ay tumatakbo mula sa Jiangmen City, Guangdong Province, China. Ang kumpanya ay itinatag noong 2005 at nagtustos ng mga bahagi ng automation sa mga customer sa mahigit 30 bansa.
Mga taon ng operasyon: 20 taon mula 2025.
Warehouse: 2000+ square meters. Kinokontrol ang temperatura. Sinusubaybayan ang kahalumigmigan.
Imbentaryo: 5000+ aktibong SKU kabilang ang Allen Bradley PLC, POINT I/O module, PanelView HMI, at servo drive.
Mga tatak na dala: Allen Bradley, Siemens, GE, Schneider.
Mga merkado sa pag-export: 30+ bansa sa buong Europe, North America, South America, Middle East, at Southeast Asia.
Pagsubok: Ang bawat 1734-IE4CK module ay tumatanggap ng power-on na pagsubok. Lahat ng 4 na channel ay na-verify gamit ang mga karaniwang pinagmumulan ng signal. Sinusuri ang mga uri ng Thermocouple na J at K. Ang kompensasyon ng malamig na junction ay napatunayan laban sa isang reference na thermometer. Ginagawa ang factory reset para i-clear ang mga nakaraang configuration.
Warranty: 12 buwan mula sa petsa ng pagpapadala. Sinasaklaw ang mga depekto sa pagmamanupaktura at pagkabigo ng bahagi. Hindi sumasaklaw sa mga error sa mga wiring, pinsala sa tubig, o pisikal na epekto.
