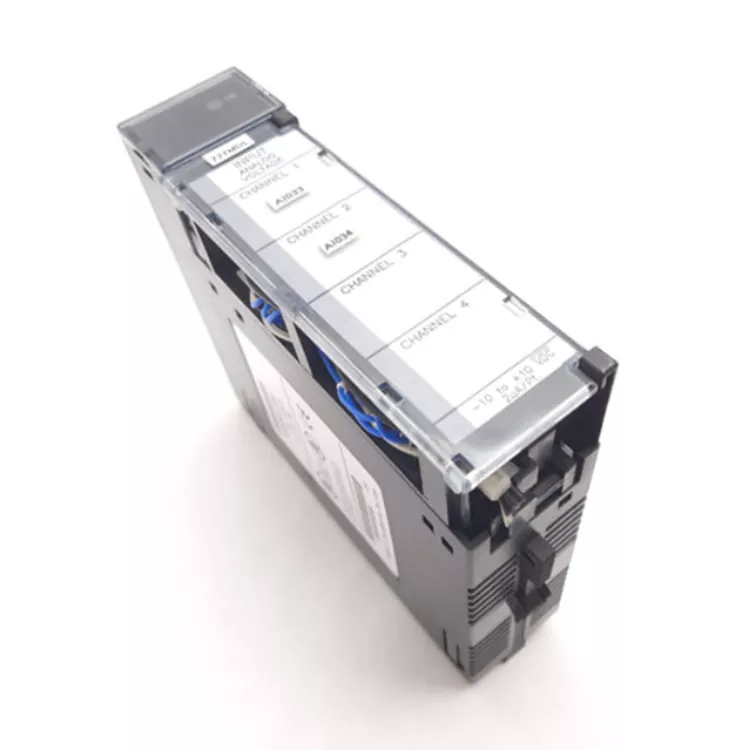

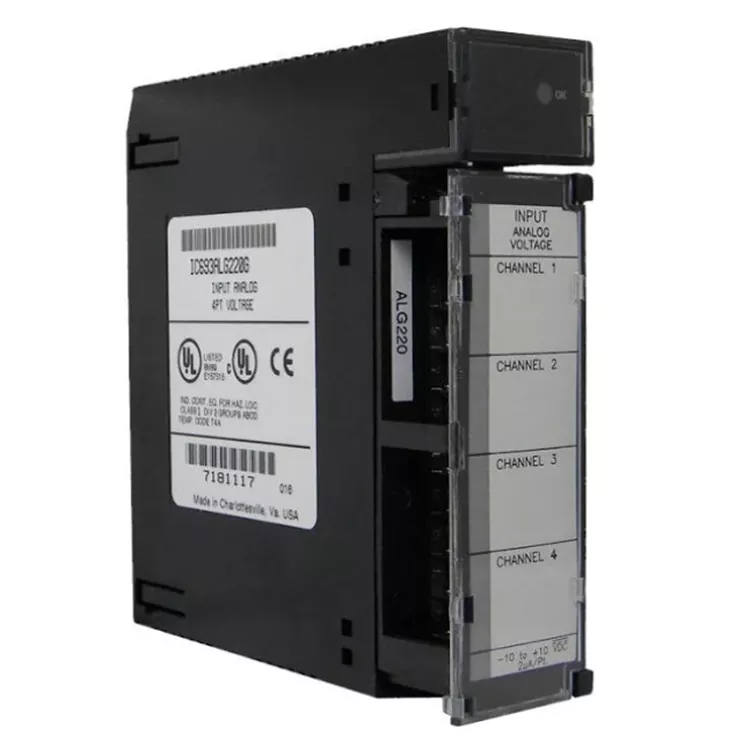

GE Fanuc IC693ALG220

Ang GE Fanuc IC693ALG220 ay isang 4-channel voltage-type analog input module na partikular na idinisenyo para sa Series 90-30 PLC. Nilagyan ito ng 12-bit high-precision analog-to-digital conversion unit at 17Hz hardware filtering na disenyo, na nagbibigay-daan sa module na ito na tumpak na mangolekta ng analog na boltahe at kasalukuyang signal mula sa mga pang-industriyang site.

Ipinagmamalaki ng module na ito ang mga pakinabang tulad ng mataas na katumpakan, mataas na katatagan, at malakas na mga kakayahan sa anti-interference. Dahil sa mga feature na ito, malawak itong ginagamit sa mga sitwasyon gaya ng chemical engineering, machinery, HVAC, at automated production lines, na may kakayahang tumpak na mangolekta ng iba't ibang pang-industriya na analog sensing signal gaya ng pressure, liquid level, temperatura, displacement, at frequency feedback, at nakakatugon sa mga pangangailangan ng signal monitoring ng karamihan sa maliliit at katamtamang laki ng mga automation system.

Kung kailangan mo ng mature at maaasahang high-density industrial analog quantity acquisition solution, mangyaring makipag-ugnayan sa Feimu Technology. Mayroon kaming mga goodsin stock at maibibigay ang mga ito sa iyo.

Mga bentahe ng produkto

Ang GE Fanuc IC693ALG220, bilang isang 4-channel na boltahe-type na analog input module, ay may mga sumusunod na pakinabang:

1. Mataas na katatagan: Nagtatampok ito ng 1500VAC electrical isolation, epektibong lumalaban sa ground loops at surge interference; sumusunod ito sa pang-industriyang EMC at mga pamantayan ng seismic, sumusuporta sa malawak na operasyon ng temperatura, at angkop para sa kumplikado at malupit na mga kapaligirang pang-industriya.

2. Malawak na compatibility: Ito ay nilagyan ng 12-bit ADC para sa high-precision na analog-to-digital na conversion, may built-in na hardware filtering, ay lumalaban sa high-frequency interference, at may mahusay na linearity; sinusuportahan nito ang -10V hanggang +10V na mga signal ng boltahe, at ang panlabas na risistor ay maaaring magkatugma sa 4-20mA universal transmitters, na angkop para sa karamihan sa mga pang-industriyang analog na mga sitwasyon sa pagkuha ng dami.

3. Walang alalahanin sa pagpapalit: Mayroon itong mayamang teknikal na dokumentasyon at mga kaso ng aplikasyon, na angkop para sa pagkumpuni ng mga lumang kagamitan, pag-upgrade ng system, at mga senaryo sa pagpapalit ng mga ekstrang bahagi, na may napakalakas na pagiging praktikal.

4. Mataas na compatibility: Ito ay compatible sa GE 90-30 series PLCs, na may maliit na footprint sa bawat slot, ang factory calibration ay walang debugging, programming at wiring ay simple, at mabilis itong magagamit.

Mga patlang ng aplikasyon

Sa mga pang-industriyang site, ang iba't ibang sensor analog signal acquisition ay malawakang ginagamit sa mga larangan tulad ng mechanical equipment, chemical engineering, water treatment, HVAC, metallurgical old equipment, at automated production lines.

Maaari itong mangolekta ng mga signal mula sa pressure, liquid level, temperature, displacement, flow rate, atbp. transmitters, at maaari ding tumanggap ng analog voltage signal mula 10V hanggang +10V mula sa frequency converter at potentiometers. Malawak itong ginagamit sa pagsubaybay sa status ng kagamitan, pangongolekta ng data ng proseso, pagsubaybay sa parameter ng proseso, at mga proyekto sa pagsasaayos ng mga lumang sistema ng automation para sa mga ekstrang bahagi ng GE Fanuc IC693ALG220.

Teknolohiya / Proseso

Ang GE Fanuc IC693ALG220 ay ginawa gamit ang industrial-grade board card na teknolohiya. Gumagamit ito ng multi-layer na PCB na makatiis sa parehong mataas at mababang temperatura, na may hiwalay na mga kable para sa analog at digital circuit at tatlong-layer na anti-corrosion coating. Pumipili ito ng mababang temperatura na drift at high-precision na mga bahagi, nilagyan ng hardware filtering circuits, at nakumpleto ang zero-point at nakakuha ng calibration sa pabrika.

Nilagyan ito ng 1500VAC isolation device upang makamit ang paghihiwalay sa pagitan ng signal side at logic side. Ito ay ipinares din sa mga reinforced clamp at screw-pressing terminals para sa shock resistance at anti-loosening. Ang buong makina ay sumailalim sa maraming pagsubok sa pabrika kabilang ang mataas at mababang temperatura ng pagbibisikleta, pressure resistance, katumpakan, at EMC.

Ang produktong ito ay hindi na ipinagpatuloy na modelo at walang modernong high-density surface mount technology. Ang kasalukuyang pagkuha ng signal ay nangangailangan ng panlabas na 250Ωresistor.

Mga Parameter

Ang Ginagawa ni Feimu

Ang Feimu Technology ay hindi nagpapadala ng mga hindi pa nasusubukang module. Ang bawat IC693ALG220 ay dumadaan sa sumusunod na proseso ng pag-verify bago umalis sa aming bodega.

Visual na inspeksyon: Nasuri ang kulay ng panel. Na-verify ang mga label. Sinuri ang mga terminal block screw para sa maayos na operasyon.

Power-on na pagsubok: Naka-install ang module sa Series 90-30 test chassis. Module na kinikilala ng PLC.

Pagsubok sa channel: Lahat ng 4 na channel ay nasubok na may ± 10V na mga signal ng boltahe. Na-verify ang mga pagbabasa para sa katumpakan.

Pagsubok sa paghihiwalay: 1500VAC paghihiwalay sa pagitan ng field side at logic side na-verify.

Pagsubok sa LED: Ang mga LED na status ng module ay nasuri para sa tamang operasyon.

Packaging: Module na inilagay sa anti-static na bag. Naka-sealed sa foam-lined na karton. May label na numero ng module at petsa ng pagsubok.

FAQ

Q1: Ano ang hanay ng temperatura ng pagtatrabaho? Maaari ba itong gamitin sa isang mataas na temperatura na kabinet?

Temperatura ng pagpapatakbo: 25℃~+70℃. Ang panloob na temperatura ng cabinet ay hindi dapat lumampas sa 70 ℃. Ang sobrang temperatura ay magdudulot ng pagbaba sa katumpakan ng sampling.

Q2: Ang mga channel ba ay nakahiwalay sa isa't isa?

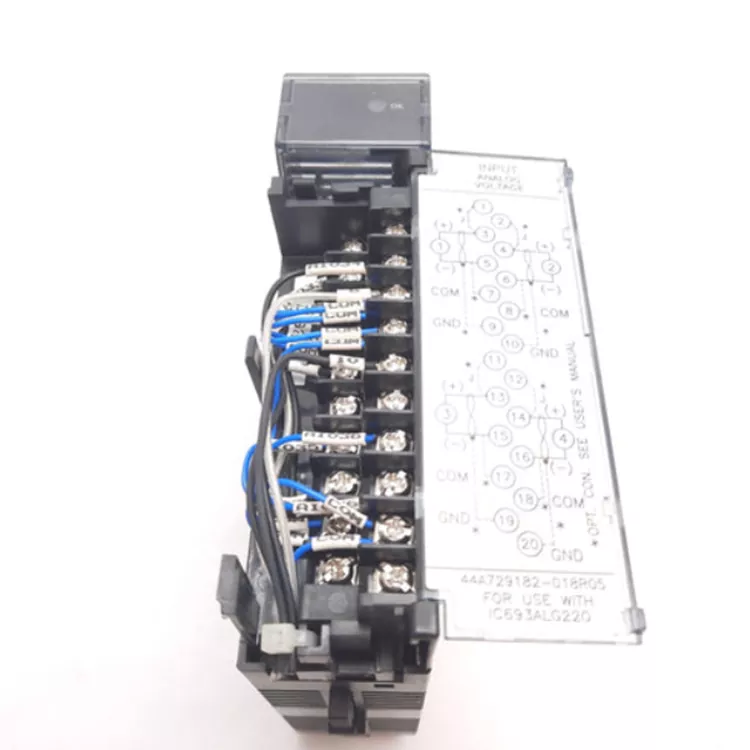

Walang paghihiwalay sa pagitan ng mga channel. Tanging ang signal side ng field at ang logic side ng PLC board ang may 1500VAC isolation. Maraming channel ang nagbabahagi ng karaniwang COM terminal.

Q3: Nangangailangan ba ang mga module ng mga jumper ng setting ng hardware?

Ang IC693ALG220 ay walang mga jumper ng hardware. Ang boltahe at kasalukuyang mga mode ay ganap na nakakamit sa pamamagitan ng panlabas na mga kable at panlabas na resistors. Ang module body ay walang dip switch.

Q4: Paano pinangangasiwaan ang mga shielding layer ng maraming transmitters? Dapat ba silang maging grounded sa magkabilang dulo o sa isang dulo lang?

Para sa mga analog signal shielded cable, inirerekumenda na i-ground sa isang dulo. Ang shielding layer ay dapat na grounded lamang sa transmitter side, at ang shielding layer sa module side ay dapat iwanang lumulutang. Ang pag-ground sa magkabilang dulo ay madaling bumubuo ng ground loop, na nagdudulot ng drift at pagbabagu-bago ng mga value.
